双接口法兰式黄铜安全阀结构设计

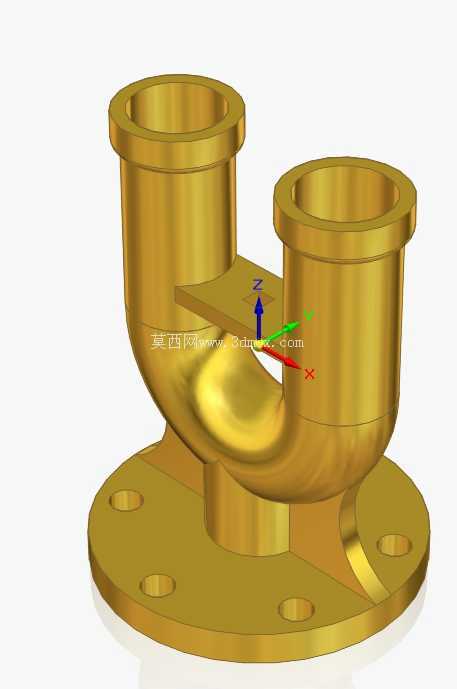

　　这款双接口法兰式安全阀，主要应用在低压流体输送管路的超压泄放场景，常见于小型给排水系统、低压气动回路、民用暖通管路以及小型工业冷却循环管路中，作为系统的最后一道压力保护屏障存在。从结构设计来看，整体采用下方法兰基座+上方双通弯管的一体式布局，底部法兰盘为圆形结构，盘面上均匀分布四个安装通孔，用于和管路基座或者设备接口通过螺栓紧固连接，安装时需要匹配对应通径的法兰密封垫片，保证连接位置的静密封性能，避免正常工作压力下出现介质渗漏。

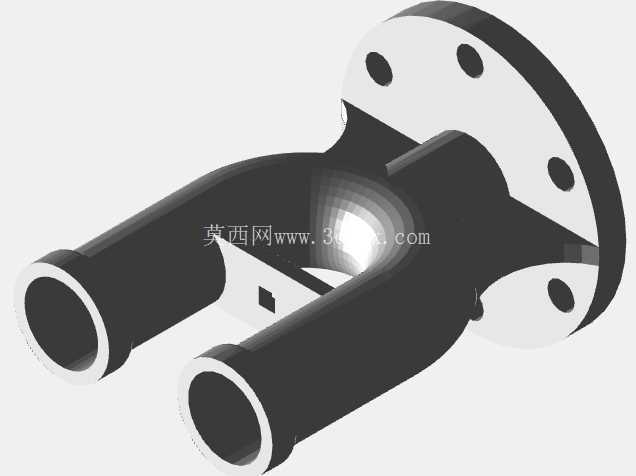

　　上方的两个接口均为标准法兰凸缘结构，接口内径一致，呈平行排布，通过Y型弯管结构与底部法兰的中心流道连通，这种双出口的设计可以在泄压开启时实现介质的分流导出，避免单出口泄压时介质高速喷射带来的管路冲击，同时也可以适配双回路的管路排布需求，减少管路转接件的使用，降低系统整体的泄漏点数量。阀体整体采用黄铜材质建模，壁厚按照低压管路的承压标准设计，弯管位置做了圆弧过渡处理，没有直角流道死角，既可以减少介质在流道内的压力损失，也能避免介质中的杂质在转角位置沉积卡滞，影响阀芯的正常动作。

　　设计过程中，首先确定了底部法兰的安装边界尺寸，四个安装孔的中心距严格匹配常用的低压管路法兰安装标准，保证模型可以直接适配现有通用安装基座，不需要额外做安装位的改造；两个上接口的中心距经过反复校核，既保证接口位置有足够的空间安装外接管路的紧固件，也不会因为间距过大导致整体结构过于臃肿，占用过多的管路安装空间。流道设计上，底部中心流道与两个上接口的流道做了等径处理，保证泄压时介质的流通面积足够，不会因为流道变径导致泄压流量不足，无法在超压时快速将系统压力降到安全阈值内。从功能特性来说，这类安全阀属于弹簧直接载荷式结构的适配阀体，内部流道的顺滑度直接影响泄压动作的灵敏度，建模时特意将流道内壁的转折位置做了R角过渡，避免介质流动时产生紊流，导致阀芯出现异常振动或者啸叫。安装边界方面，底部法兰的厚度按照1.6MPa公称压力的法兰标准取值，保证螺栓紧固时法兰不会出现形变，上接口的凸缘高度匹配标准法兰卡箍或者螺栓连接的尺寸要求，外接管路时不需要额外加工转接结构。

　　在实际选型应用中，这款阀体结构可以适配水、低压空气、非腐蚀性轻质油品等多种介质，双出口的设计尤其适合安装在空间紧凑、需要同时向两个方向导出泄压介质的管路位置，比如小型空压机的储气罐顶部、家用壁挂炉的水路系统、小型冷水机组的循环管路中，相比单出口安全阀，它的安装灵活性更高，不需要额外加装三通接头来实现分流泄压，能够有效降低管路装配的复杂度，减少装配环节的密封失效风险。建模过程中对各个安装面的平面度做了对应设计，底部法兰的安装面、两个上接口的密封面都预留了密封件的安装位置，实际生产时可以直接按照模型尺寸加工密封槽，适配O型圈或者平垫片的密封需求。阀体的加强结构设计在弯管与底部法兰的连接位置，做了局部加厚处理，避免长期承压或者压力波动时连接位置出现应力开裂，提升阀体的整体使用寿命。
