多通路集成式流体流量控制阀结构设计

项目分类:阀门 发布时间:2026-06-29 ID:1192905
  • 多通路集成式流体流量控制阀结构设计

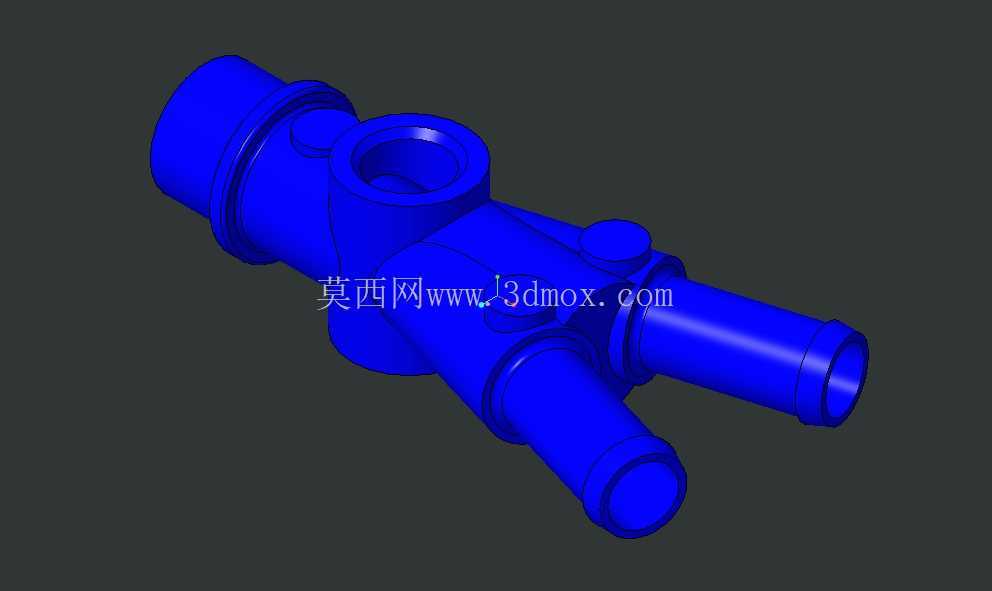

  这款多通路集成式流量控制阀,主要面向中小通径的流体管路系统设计,可同时覆盖液压系统支路流量调节、气动回路通断控制、车用冷却系统分流调节等多类场景,在小型工程机械液压支路、商用车暖风管路、工业自动化气动控制回路中都能适配,相比传统单通路阀件,它能在单个阀位完成三路流体的流量分配与通断控制,减少管路接头数量,降低系统泄漏点风险。从结构设计逻辑来看,这款阀采用一体化压铸本体结构,主体流道全部集成在阀身内部,没有额外拼接的流道盖板,避免了多件拼接带来的密封失效隐患;三个外接管路接口均采用宝塔式竹节接头结构,适配橡胶软管、尼龙软管的插接安装,接头处设计有两道环形凸棱,安装后配合管箍锁紧即可达到可靠的密封拉脱强度,不需要额外加工螺纹或者焊接法兰,适合快装式管路布局。阀身顶部预留的圆柱形安装位,是用来装配流量调节芯轴的,芯轴与阀身的配合段采用间隙配合设计,装配时可通过选配O型圈的线径来调整配合阻尼,既保证调节时的转动顺滑度,又能避免流体从芯轴配合间隙泄漏;阀身侧面的两个圆形凸台,是工艺孔的封堵位,是加工内部交叉流道时预留的刀具退刀孔,加工完成后采用钢球压装封堵,相比螺塞封堵的结构,压装钢球的密封可靠性更高,占用空间更小,也不会因为管路振动出现封堵件松动的问题。

  从安装边界来看,这款阀的三个接口轴线呈空间交错布局,其中两个接口沿同一水平方向平行布置,第三个接口沿垂直于该平面的方向伸出,整体安装占用的空间尺寸紧凑,阀身没有突出的尖锐结构,安装时可以直接通过阀身自带的两个安装凸耳固定在支架上,不需要额外设计夹持抱箍;接口的通径尺寸匹配常用的16mm内径软管,适配的系统工作压力不超过1.6MPa,工作温度范围覆盖-40℃到120℃,可以满足绝大多数工业流体管路、车用流体管路的工况要求。

  在实际选型应用时,需要注意这款阀的调节特性为线性调节,芯轴转动角度从0度到90度对应通路从全闭到全开的状态,调节过程中流量变化均匀,不会出现开度微调时流量突变的问题,适合对流量调节精度有一定要求的支路控制场景;如果用于液压油介质工况,阀体内腔不需要做额外表面处理,压铸铝合金本体本身就有较好的抗液压油腐蚀性能,如果用于水基介质或者车用冷却液工况,可以在阀体内腔做阳极氧化处理,提升抗腐蚀能力,延长使用寿命。

  设计这款阀的三维结构时,重点要处理好内部交叉流道的相贯线位置,避免流道内部出现锐角毛刺,因为流道内部的锐角会造成流体紊流,增加系统压力损失,严重时还会在锐角位置产生气蚀,损坏阀体内壁;建模时要对所有流道相贯位置做圆角过渡处理,圆角半径不小于流道通径的十分之一,同时要保证三个流道在阀腔内部的交汇区域平滑过渡,让流体在阀内流动时的阻力尽可能小。另外,阀身的壁厚设计要均匀,主体壁厚控制在3mm左右,接头位置和安装凸耳位置的壁厚可以适当加厚到4.5mm,但要避免壁厚突变,防止压铸成型时出现缩孔、气孔等缺陷,影响阀体的强度和密封性能;芯轴安装孔的同轴度公差要控制在0.02mm以内,保证芯轴装配后不会出现卡滞,调节动作顺畅。
