SG90伺服舵机压铸模结构三维设计

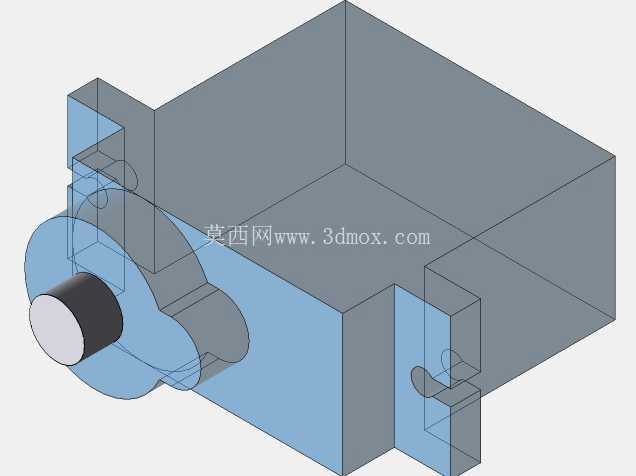

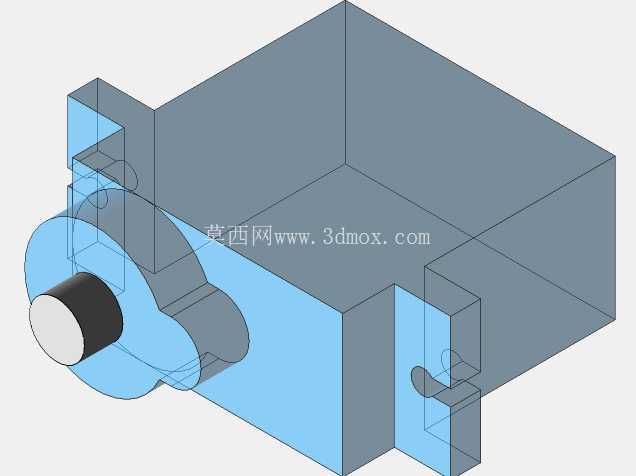

　　做小型传动机构选型的工程师大多对SG90舵机不陌生，这类微型伺服部件常出现在航模舵面控制、小型机械臂关节驱动、智能小车转向机构、3D打印机调平组件、桌面级自动化工位的小行程摆角执行场景里，其压铸成型的外壳直接决定了内部齿轮组、电位器、控制电路板的安装定位精度，也影响成品舵机的抗冲击性能与装配公差一致性。这套压铸模的结构设计完全围绕SG90舵机外壳的成型需求展开，先拆解成品外壳的功能需求：外壳需要容纳直径8mm的输出轴轴承位、三个呈三角分布的安装固定凸台、内部齿轮组的避让空腔、侧边走线的缺口结构，同时要保证外壳壁厚均匀，避免压铸过程中出现缩孔、冷隔缺陷。设计型腔时特意将输出轴所在的前端面作为动定模的分型面，把带安装凸台的侧结构做成滑块抽芯结构，避免成型后出现倒扣无法脱模的问题，滑块的行程刚好覆盖侧凸台的脱模距离，不会因为行程过长影响模具开合模效率，也不会因为行程不足导致产品拉伤。从安装边界来看，这套模具适配常用的160吨冷室压铸机，模架的长宽尺寸控制在280mm×320mm范围内，浇口套的进料口直径匹配压铸机压射室的标准尺寸，分流锥的锥度设计为12度，保证压射完成后料头能顺利脱出。

　　浇注系统采用侧浇口进料，浇口位置选在外壳的非安装面侧边，避免浇口残留影响后续舵机的装配贴合度，横浇道的截面设计为梯形，减少金属液流动过程中的阻力，同时在金属液最后填充的型腔末端设置了三个溢流槽，用来收集混有气体、氧化夹杂的冷金属，减少成品外壳的气孔、夹渣缺陷。冷却水道的排布沿着型腔的轮廓走，距离型腔壁的距离控制在15mm左右，水道直径8mm，保证成型后模温均匀，将铸件的冷却收缩变形量控制在0.05mm以内，满足后续舵机装配的公差要求。

　　在成型顶出结构的设计上，顶杆的位置选在外壳的加强筋、安装凸台等结构强度较高的位置，避免顶出过程中外壳出现顶白、变形问题，顶杆的直径统一选4mm，排布时避开内部齿轮安装的定位柱位置，防止顶杆痕迹影响内部零件的装配精度。这套模具成型的SG90舵机外壳，边缘位置做了0.3mm的圆角过渡，既避免压铸过程中出现锐边填充不足的问题，也能减少后续外壳去毛刺的工作量，外壳的实心安装柱位置特意做了局部壁厚加厚，保证安装螺丝锁附时不会出现柱位开裂的问题，同时在加厚位置对应的模具位置设置了局部冷却点，避免厚壁位置出现缩孔影响结构强度。

　　实际生产验证中，这套模具的开合模行程控制在180mm，抽芯动作和顶出动作的时序做了联动匹配，合模时滑块先到位锁紧，压射完成冷却后，滑块先抽芯退出，再进行顶出动作，整套动作循环稳定，不会出现干涉问题。成型后的外壳不需要做过多的二次加工，仅需要去除浇口、溢流槽的残留，经过简单的抛丸处理就能直接进入后续的舵机装配工序，能有效提升SG90舵机的批量生产效率，降低单件的制造成本。对于做小型伺服部件压铸生产、微型传动结构设计的从业者来说，这套模具的结构排布有很强的参考价值，尤其是侧抽芯位置的设计、浇口位置的选择、冷却系统的排布逻辑，都可以直接迁移到同类型小型压铸件的模具设计工作中，减少前期方案验证的试错成本。
