CR10挤出机散热块结构设计

　　桌面级FDM熔融沉积成型设备的热端区域，长期处于冷热梯度交界的工况下，散热段的结构合理性直接决定送料稳定性与打印成型质量。这款适配CR10机型的挤出机散热块，核心作用是在喉管上方建立稳定的低温区，避免喉管内的固态耗材提前软化熔融，防止耗材在送料通道内发生膨胀堵料，是热端总成里承担冷热隔离的关键构件。

　　从实际装机场景来看，该散热块安装在挤出机安装板与加热铝块之间，前端预留的两个沉孔用于穿入固定螺丝，直接锁附在挤出机安装支架上，端面的中心通孔与喉管同轴配合，喉管从散热块中心穿入，上端对接挤出送料齿轮的出料通道，下端延伸至加热块内部。散热块外侧的多层平行环形散热鳍片，大幅拓展了与空气的接触面积，设备原配的轴流风扇正对鳍片间隙送风，气流顺着鳍片之间的槽道快速流过，把喉管传导上来的热量持续带走，让散热块本体始终维持在接近室温的区间，保证喉管上半段的耗材始终保持固态刚性，让送料齿轮可以稳定推送耗材向下进给，不会因为耗材提前软化出现打滑、回丝、堵头的常见故障。

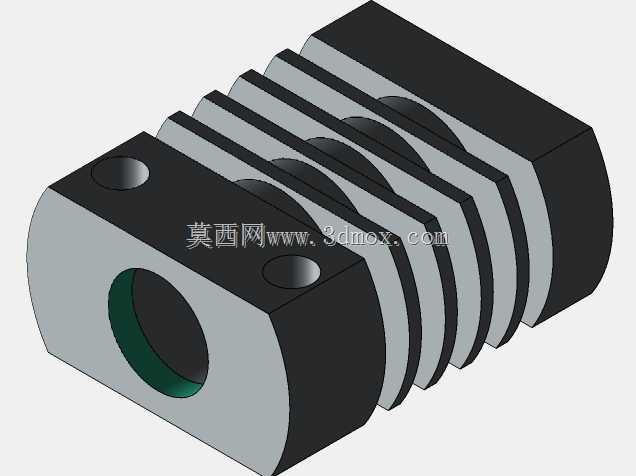

　　结构设计上，主体采用方块式基座搭配等距分布的环形鳍片布局，基座两端做了平面铣削加工，保证安装时与支架、加热块的贴合面平整无间隙，两个安装沉孔对称分布在中心孔两侧，孔位间距匹配CR10系列机型的标准挤出机安装孔位，替换安装时不需要额外修改支架孔位，直接对位锁付即可完成装配。中心通孔的内径与常用的E3D规格喉管外径形成过渡配合，装配时可以在喉管螺纹段涂抹耐高温导热硅脂，既可以提升喉管与散热块之间的热传导效率，把喉管的热量快速导出到鳍片，也能填充配合间隙，避免两者之间出现空气隔层导致散热效率衰减。鳍片的厚度与片间间隙经过匹配优化，既保证了足够的散热面积，也不会因为鳍片过密导致风阻过大，让小功率轴流风扇的气流可以顺利穿透所有鳍片间隙，不会在鳍片表面形成涡流滞止，在低转速风扇的工况下也能维持足够的散热能力。

　　从安装边界维度考量，该散热块的整体轴向长度适配CR10原厂热端的装配空间，鳍片的外圆尺寸不会和周边的自动调平传感器、线材固定座、X轴滑块发生运动干涉，两端的方形基座在安装时可以快速对位，不需要额外做角度调整，中心孔的同轴度公差控制在合理范围内，喉管穿入后不会出现偏心，保证下端喷嘴的对中性，避免打印过程中喷嘴与平台平行度出现偏差。在长时间连续打印的工况下，散热块可以持续把热端向上传导的热量扩散到空气中，即使连续数十小时打印高温耗材，散热段的温度也不会攀升到耗材的玻璃化转变温度以上，从结构上杜绝了热 creep 爬温导致的堵料问题。针对改装场景，该散热块的通用接口也可以适配同安装孔距的其他桌面FDM机型，更换不同长度的喉管即可匹配不同的加热块装配需求，鳍片的刚性足够，日常拆装维护时不会因为轻微磕碰出现鳍片变形，整体结构兼顾散热效率、装配便利性与长期使用的结构强度，是桌面3D打印机热端散热系统里成熟可靠的结构方案。
