SI5SA5系列内螺纹杆端关节轴承结构

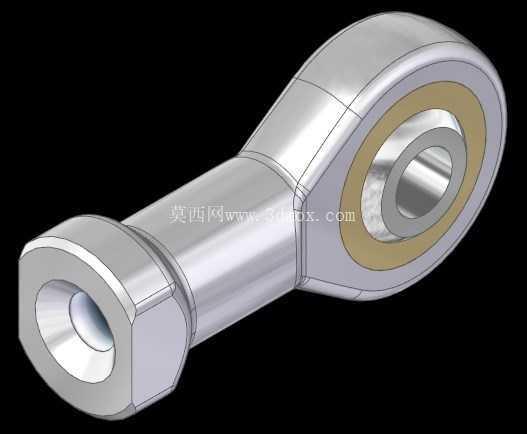

　　在自动化生产线的连杆驱动机构、工程机械的操纵连杆系统、轻工设备的角度调节铰接位，这类杆端关节轴承是解决多自由度铰接传动的核心零件，区别于常规深沟球轴承仅能承受径向载荷、适配同轴回转的特性，杆端关节轴承可以在一定角度范围内完成倾斜摆动，同时承受径向载荷与双向轴向载荷，适配安装座存在同轴度偏差、传动过程中连杆存在角度偏移的工况。这款SI5、SA5规格的杆端关节轴承采用杆端内螺纹加整体球头外圈的结构设计，杆端部分加工有标准内螺纹，可直接与带外螺纹的调节螺杆、传动连杆旋合装配，不需要额外加工连接轴套，能大幅缩减连杆组件的装配工序，降低整体机构的零件数量。

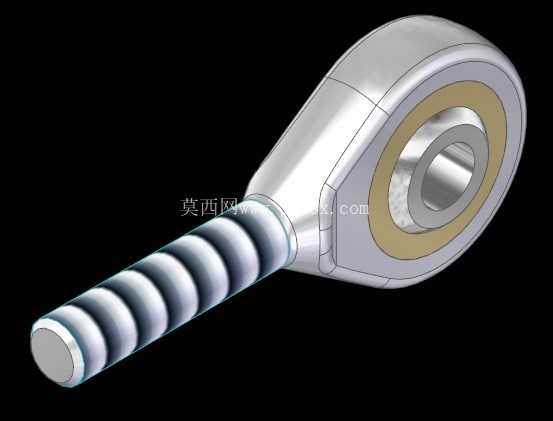

　　轴承外圈与杆端为一体化锻造结构，相比分体铆接的杆端轴承，一体化结构的抗冲击载荷能力更强，在频繁换向、存在瞬时冲击的操纵机构中，不会出现外圈与杆端松脱的失效问题。内圈为带内孔的球面结构，内孔可穿装连接销轴与被驱动部件铰接，球面与外圈的衬层之间为面接触，相比点接触的球头柱塞，接触应力更小，在同等载荷规格下磨损速率更低，使用寿命更长。从设计逻辑来看，这类小规格杆端关节轴承的尺寸边界控制十分严格，杆端的螺纹规格、六角扳拧面的对边尺寸、轴承外圈的外径、球面的摆动角度都经过标准化匹配，SI系列为内螺纹正牙规格，SA5为同尺寸系列的外螺纹变体，可适配不同的安装空间需求。在实际选型装配时，需要注意杆端螺纹的旋合长度，旋合长度过短会导致螺纹连接强度不足，在交变载荷下出现螺纹滑牙；旋合过长则会导致螺纹端部顶到轴承内圈端面，限制内圈的摆动角度，甚至造成卡滞。轴承的自润滑衬层镶嵌在外圈的内球面位置，采用聚四氟乙烯复合材质，装配时不需要额外加注润滑脂，可在无定期维护的工况下长期运行，适配食品包装设备、纺织机械这类不方便频繁加注润滑油的设备场景。

　　在三维建模过程中，这类零件需要重点还原几个关键结构特征：一是杆端六角部分的倒角与螺纹收尾结构，这部分直接影响装配时扳手的操作空间，若建模时忽略倒角尺寸，实际装配会出现扳手无法卡入的问题；二是内圈与外圈的球面配合间隙，建模时需要预留合理的配合公差，既不能间隙过大导致传动旷量，也不能间隙过小导致摆动卡滞；三是内圈的销轴孔倒角，这部分结构是为了销轴装配时的导向，同时避免锐边割伤销轴表面的防锈层。在设备实际运行中，这类杆端关节轴承常被用在气缸的浮动接头位置，替代刚性连接，补偿气缸安装时的平行度偏差，避免气缸杆承受径向力导致密封件过早磨损；也会用在各类检测设备的调节支架上，通过球头的摆动调整检测探头的角度，调整到位后锁紧螺母即可固定角度。

　　相比普通的铰接销轴，杆端关节轴承的球面接触可以在摆动过程中始终保持接触面均匀受力，不会出现铰接位的偏磨问题，在频繁摆动的工况下，铰接位的旷量增长速度远低于普通销轴铰接结构。需要注意的是，这类轴承虽然可以承受一定的倾斜角度，但倾斜角度不能超过设计允许的最大摆角，否则会导致衬层局部应力集中，出现衬层剥落的失效问题；同时安装时锁紧螺母的拧紧力矩需要控制在合理范围，力矩过大会导致杆端螺纹变形，内圈被挤压无法灵活摆动，力矩过小则会在运行过程中出现螺纹松脱，引发机构故障。
