面板安装式隔板微型USB卡口连接组件

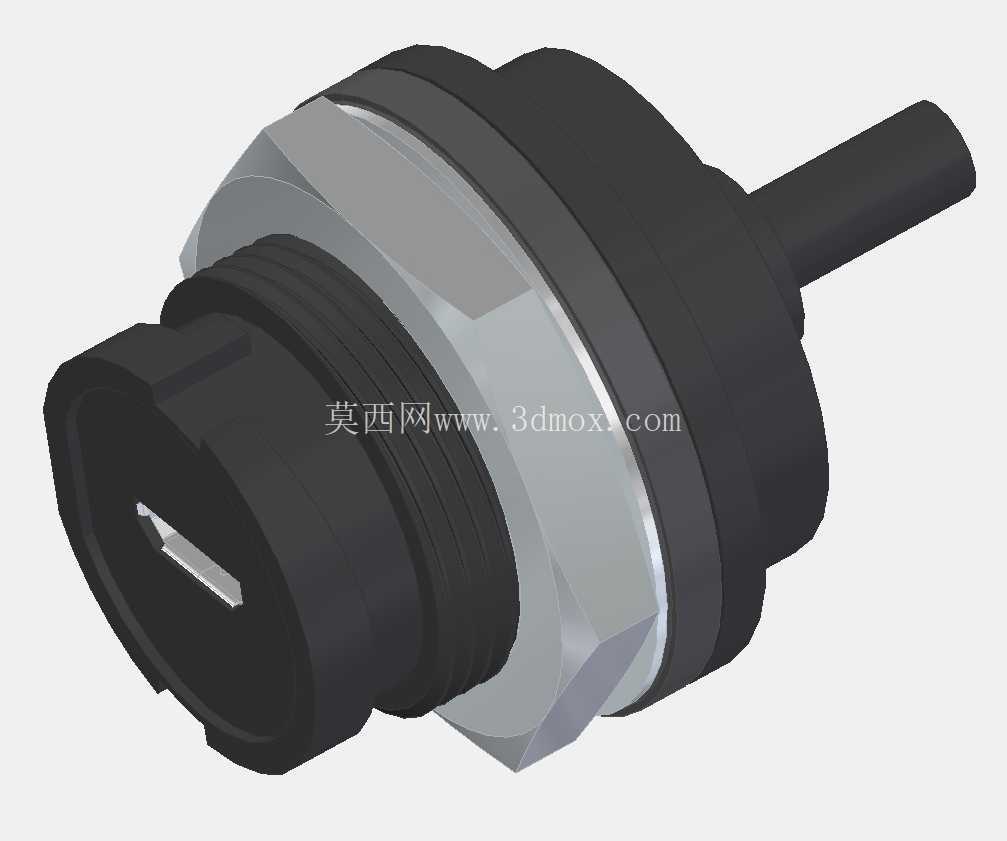

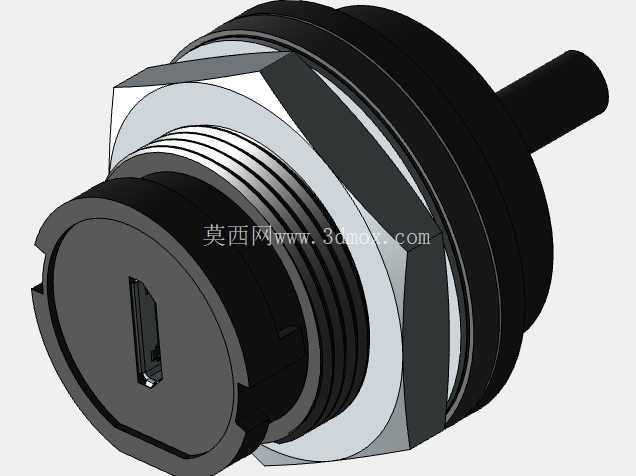

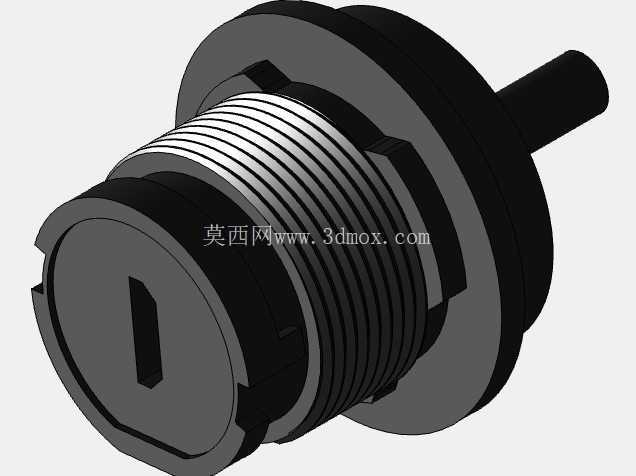

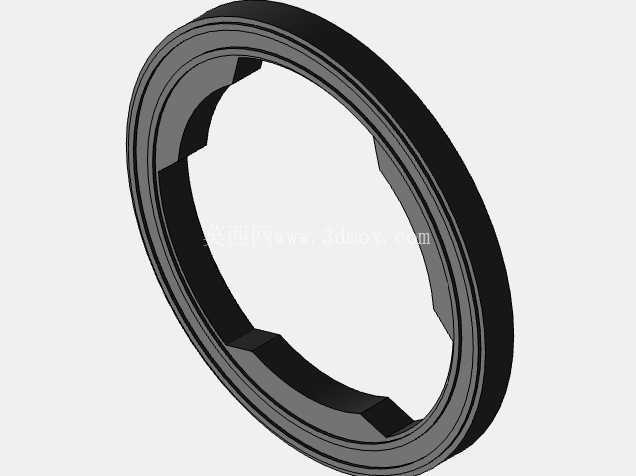

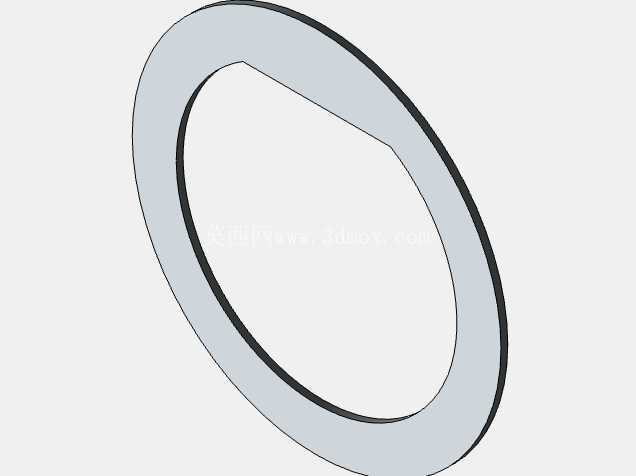

　　这款隔板微型USB卡口采用前后锁紧的螺纹式安装结构，主体部分设置了外螺纹段，配套的锁紧螺母可以从壳体外侧旋紧，把整个连接器牢牢固定在设备壳体的开孔位置，中间的密封胶圈可以填充连接器与壳体开孔之间的缝隙，实现安装位置的密封防护，不需要额外打胶密封，后期维护拆卸也很方便。前端的接口端做了内凹式的防护设计，微型USB母座嵌在接口护罩内部，外部插头插入后，护罩可以承受一定的侧向冲击力，避免插头受外力掰动时直接损坏母座的焊接引脚，很多户外便携设备在使用过程中难免会碰到线缆拉扯、插头磕碰的情况，这种内嵌式的结构能大幅提升接口的抗损坏能力。在工业控制机柜、户外检测设备、手持检测终端这类需要做壳体密封防护的设备上，经常会遇到USB接口需要穿透设备外壳布设的需求，常规直插式USB接口直接开孔安装的话，不仅没法固定线缆、容易因为拉扯导致接口松脱，还会破坏壳体的IP防护等级，外部的粉尘、水汽很容易顺着开孔缝隙进入设备内部，造成电路板短路、触点氧化等故障，这时候就需要用到穿板安装的隔板式USB连接卡口来完成接口的过渡布设。

　　后端的线缆出线端做了应力释放的锥度结构，线缆和连接器主体结合的位置做了加厚的软胶包覆，当线缆受到径向拉扯或者弯折的时候，应力会分散在整个锥面的包覆段，不会集中在芯线和焊盘的连接位置，避免长期弯折导致芯线断裂，在经常需要插拔USB线缆、设备存在一定振动的使用场景下，这种结构能有效延长接口的使用寿命。从安装边界来看，这款连接器适配的壳体开孔直径和主体螺纹段外径匹配，安装时只需要在壳体上开出对应尺寸的圆孔，不需要加工复杂的定位卡槽，从壳体外侧把连接器插入开孔，内侧旋紧锁紧螺母就可以完成固定，安装法兰的厚度和六角锁紧螺母的尺寸都做了优化，不会在壳体内侧占用过多的布线空间，对于内部空间紧凑的小型便携设备来说，这种小体积的穿板连接器不会和内部的电路板、结构筋位产生干涉。

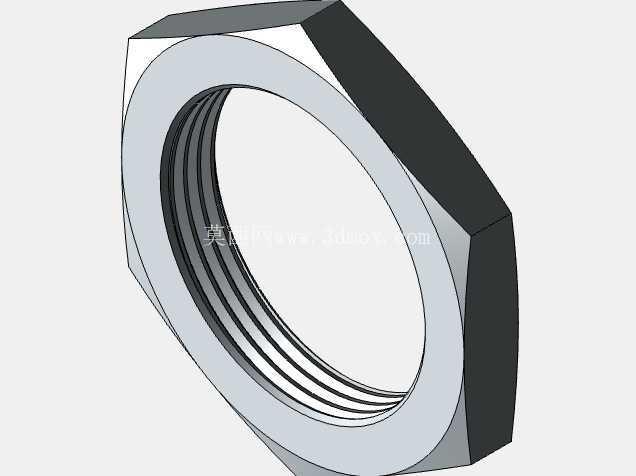

　　设计过程中重点平衡了结构强度和外形尺寸的关系，主体的金属六角段既可以作为安装时的受力卡位，用扳手卡住就能拧紧锁紧螺母，不需要在壳体内部预留操作空间，同时金属材质的主体也能提升整个连接器的结构强度，在螺母锁紧的时候不会因为受力过大导致壳体开裂。接口的引脚定义完全遵循标准微型USB的接线规范，内部的芯线焊接位置做了绝缘隔离，不同引脚之间设置了绝缘挡墙，避免焊接时连锡造成短路，焊接完成后内部填充的密封胶可以把芯线和焊盘完全包裹，既可以固定芯线避免振动松脱，也能提升连接器整体的防水性能，即使在有凝露、少量溅水的使用环境下，也不会出现引脚之间短路的问题。

　　在实际选型使用的时候，需要注意壳体的壁厚要在连接器的适配安装厚度范围内，过厚的壳体可能导致锁紧螺母无法完全旋合，过薄的壳体则可能出现锁紧后连接器松动的问题，安装前可以在密封胶圈和壳体接触面涂抹少量的硅脂，既可以提升密封效果，也能避免长期使用后胶圈和壳体粘连，后期拆卸维护的时候不会损坏胶圈。这类隔板USB卡口除了用在工业设备上，在改装车载电子设备、户外音响、防水电源箱的时候也经常用到，不需要破坏原有设备的内部结构，只需要开一个圆孔就能完成USB接口的外延，既保留了设备原有的防护性能，又能方便外部USB设备的插接，相比直接在壳体上开孔露出主板上的USB接口，这种外接式的卡口连接器即使出现接口损坏的情况，只需要更换整个连接器组件，不需要拆卸主板重新焊接母座，维护成本低很多。
