山武气动薄膜式控制阀门三维设计

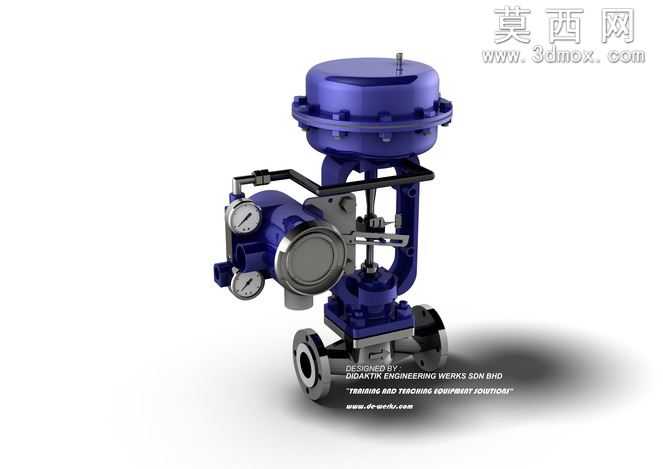

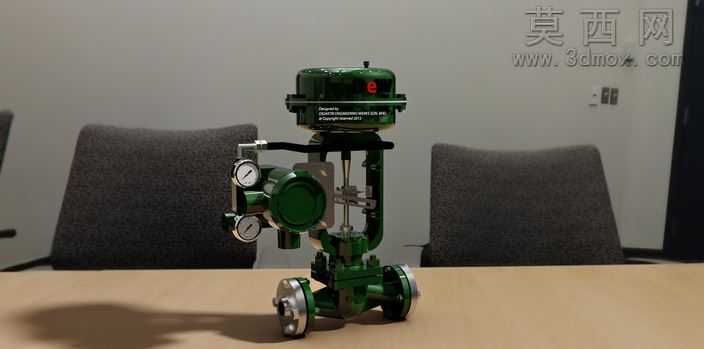

本模型为山武品牌气动薄膜控制阀门的全参数化三维设计成果，建模过程严格遵循气动调节阀的实际工业设计规范，完整还原了阀门从顶部执行机构到下部阀体的全部结构细节。建模阶段采用自顶向下的设计思路，首先搭建阀门整体装配骨架，确定执行机构行程、阀体通径、法兰连接尺寸等核心参数基准，再依次拆分各子部件进行独立建模：顶部的薄膜气室采用薄壁壳体建模方式，还原了上盖、下膜盖的圆弧过渡结构与螺栓连接点位，膜片部分通过柔性体特征模拟橡胶材质的形变特性，配套的弹簧预紧组件完整还原了弹簧座、调节杆、行程标尺的结构，可直观展示气压变化下的推杆位移逻辑。侧面配套的阀门定位器组件，精细还原了压力表、气路接口、反馈连杆、定位器壳体的结构，压力表的表盘刻度、指针结构均做了细节刻画，气路连接管线采用扫掠特征生成，还原了硬管的弯折走向与接头连接结构。中部的阀杆与支架部分，通过同轴度约束保证阀杆与上下导向套的装配精度，支架的筋板结构做了轻量化的细节处理，还原了铸件的拔模斜度与圆角过渡特征。下部的阀体部分采用流道一体化建模，还原了法兰连接面的密封槽、螺栓孔分布，阀芯与阀座的密封面做了贴合度约束，可模拟阀门开度变化时的截流面变化。材质渲染阶段针对不同部件匹配对应材质：薄膜气室、阀体、定位器壳体采用铸钢喷塑材质，还原工业蓝漆的哑光金属质感；阀杆、螺栓、压力表接头采用抛光不锈钢材质，表现金属高光反射特性；压力表表盘采用玻璃与印刷塑料材质，模拟透明表蒙与刻度标识的视觉效果；气路管线采用黑色碳钢材质，连接密封件采用黑色橡胶材质，通过材质区分清晰展现各部件的功能属性。整体装配保留了完整的运动约束关系，可模拟气压输入下薄膜推杆带动阀杆升降、改变阀芯与阀座通流面积的完整动作逻辑，模型结构严谨，细节还原度高，可用于阀门原理演示、管路系统装配仿真、工业产品展示等场景。
