三片式锻造手动高压球阀三维设计

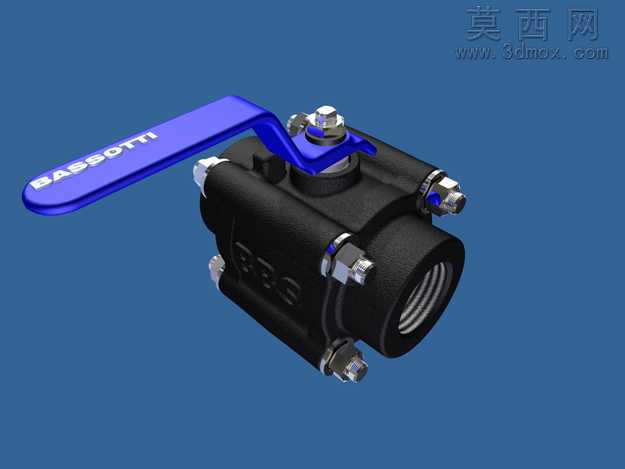

本作品为三片式锻造结构手动球阀的完整三维建模成果，建模过程严格遵循工业阀门的实际生产制造规范，依托Autodesk Inventor平台完成全参数化建模，所有零部件尺寸均匹配公称压力800磅级的工业管路应用标准。建模阶段首先完成核心零部件的结构拆解，将整体结构拆分为左右阀体、中体、球体、阀杆、操作手柄、密封组件、紧固螺栓、锁紧螺母共八大类独立零件，每一个零件均采用实体建模方式构建，还原真实加工特征：阀体部分采用锻造毛坯的实体特征，还原内外螺纹连接端的完整牙型、螺栓连接孔的沉头结构、密封槽的精确尺寸，中体与左右阀体的结合面严格对齐密封件的安装公差，确保装配后无结构干涉。球体部分构建了完整的通孔流道、阀杆连接槽、密封面的精加工特征，阀杆部分还原了防吹出结构、手柄连接扁位、密封填料安装位的细节，操作手柄采用冲压折弯结构建模，还原手柄表面的防滑纹理、品牌标识的浮雕特征、端部的扳动受力结构。材质与渲染阶段，针对不同零部件匹配对应工业材质：阀体部分采用发黑处理的铸钢材质，还原哑光黑的金属质感与表面细微的锻造纹理；操作手柄采用蓝色喷塑金属材质，还原漆面的半光泽质感与边缘的金属包边效果；螺栓、螺母等紧固件采用镀锌亮面金属材质，还原金属反光特性；密封件采用黑色橡胶材质，还原哑光弹性体质感；球体密封面采用抛光金属材质，还原高光镜面效果。装配阶段严格按照实际阀门的装配顺序添加配合约束，还原手柄90度旋转的开关行程限位，螺栓与螺纹孔的螺纹配合、阀杆与阀体的同轴配合、球体与密封座的贴合配合均完全符合实际装配逻辑，可直接用于干涉检查、装配工艺模拟、工程图导出等生产环节。设计过程中充分考虑三片式球阀的结构优势，即阀体可拆分便于密封件更换与维护，螺纹连接端适配常规工业管路安装，手动操作结构无需额外动力源，可广泛应用于高压流体输送管路的通断控制场景，模型完整还原了产品的所有结构细节，可用于产品展示、安装培训、虚拟装配等多个应用场景。
