DN25口径涡街流量计工业设备建模

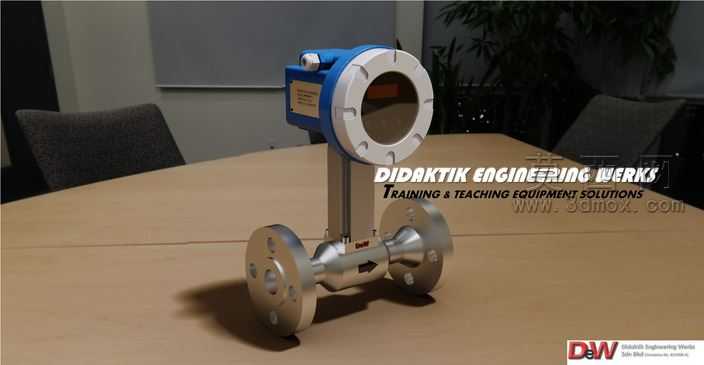

本模型为DN25口径涡街流量计的三维数字化建模成果，建模过程严格遵循工业仪表的实际生产尺寸规范，首先通过三维软件搭建整体装配框架，拆分出流量检测表头、连接立柱、测量管段、法兰连接端四大核心结构模块。建模阶段优先完成测量管段的基础形体构建，精准还原管段内部的涡街发生体结构，保证流道截面尺寸与实际DN25管道参数完全匹配，两端法兰的螺栓孔分布、密封面凸台结构均按照工业管道连接标准制作，确保模型可直接用于虚拟装配验证。表头部分采用分体式建模思路，先构建蓝色工程塑料外壳的基础轮廓，还原外壳上的接线端口、铭牌安装位的细节结构，再制作显示窗口的透明视镜、环形固定法兰的金属包边结构，视镜内侧的显示区域做了简化的数码屏占位处理，兼顾模型细节度与文件轻量化需求。材质渲染阶段针对不同部件做了区分处理：测量管段与法兰采用304不锈钢材质，调整金属粗糙度参数还原工业金属的哑光磨砂质感，表面添加细微的切削纹理提升真实感；表头外壳采用工程塑料材质，调整漫反射参数还原工业仪表外壳的哑光蓝色质感；视镜部分采用高透玻璃材质，添加轻微的环境反射与折射效果，模拟真实玻璃的光学特性；连接立柱采用金属喷塑材质，平衡金属基底与表面涂层的质感表现。结构设计上还原了涡街流量计的实际装配逻辑，表头通过立柱与测量管段垂直连接，内部预留了信号传输线路的走线路径，法兰端的密封槽、螺栓孔位均做了可装配化设计，模型整体可拆分可重组，既可以用于工业场景的可视化展示，也可作为教学演示的数字化教具，帮助学习者理解涡街流量计的结构组成与工作原理，渲染阶段采用室内办公桌面的环境光设置，通过柔和的侧方打光突出金属部件的光影层次，让模型整体呈现出接近实物拍摄的视觉效果。
