手机支撑移动支架压铸结构设计

日常桌面办公、车载中控台、直播拍摄场景中，这类移动支架的使用频次极高，核心作用是为手机类便携数码设备提供稳定的倾斜支撑，解放使用者双手，调整设备至适配人眼的观看角度，避免长期手持设备造成的颈部劳损与手部疲劳。不同于市面上常见的塑料卡扣式支架，这款采用压铸工艺成型的支架，整体结构刚性更强，长期使用不会出现塑料件常见的蠕变变形、卡扣断裂问题，支撑大尺寸手机时也不会出现晃动摇摆的情况。

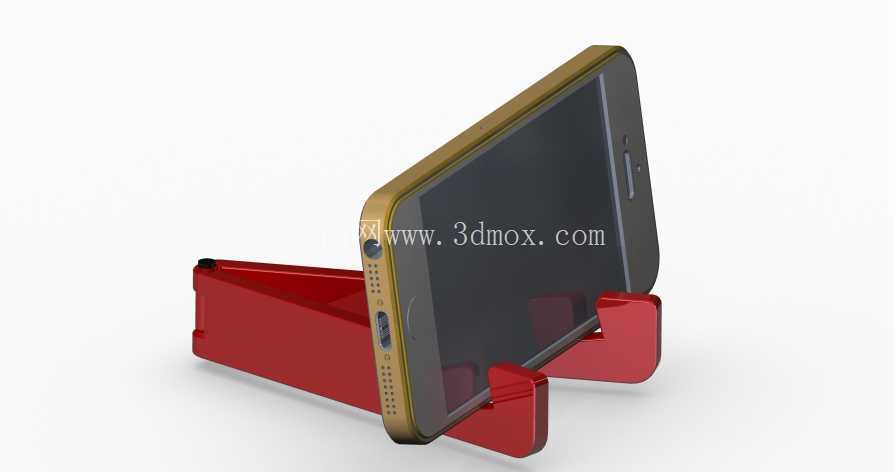

从结构设计逻辑来看，这款支架采用了分体式铰接的核心思路，底座部分做了加宽的配重接触面，放置在光滑桌面时不会因为设备重心偏移出现侧翻，铰接位置预留了标准的阻尼转轴安装位，转动角度可以在0到135度区间内任意悬停，使用者可以根据坐姿、观看距离灵活调整俯仰角度，不需要额外的锁止结构就能保持角度稳定。支撑托板位置做了两处内凹的限位挡边，挡边高度控制在5mm以内，既可以卡住手机底部避免滑落，又不会遮挡手机屏幕的显示区域，不会影响侧边按键与充电接口的正常使用，横屏、竖屏放置时都能保证设备的重心落在底座支撑范围内。

设计过程中优先考虑了压铸工艺的成型特性，所有结构转角都做了R1.5以上的圆角过渡，避免压铸成型时出现应力集中导致的冷隔、裂纹缺陷，壁厚整体控制在2.5mm均匀区间，没有出现壁厚突变的结构，减少压铸过程中的缩孔、翘曲问题，后续不需要大量的机加工工序就能直接做表面处理，有效控制量产的加工成本。安装边界方面，底座的整体长宽尺寸控制在80mm*60mm，占用桌面面积极小，即使在狭窄的办公桌边、车载仪表台的有限空间内也能稳定放置，铰接部位的转轴孔采用了标准的φ4mm通用尺寸，后续如果出现阻尼衰减，可以直接替换通用规格的阻尼转轴，不需要整体更换支架，降低后期的维护成本。

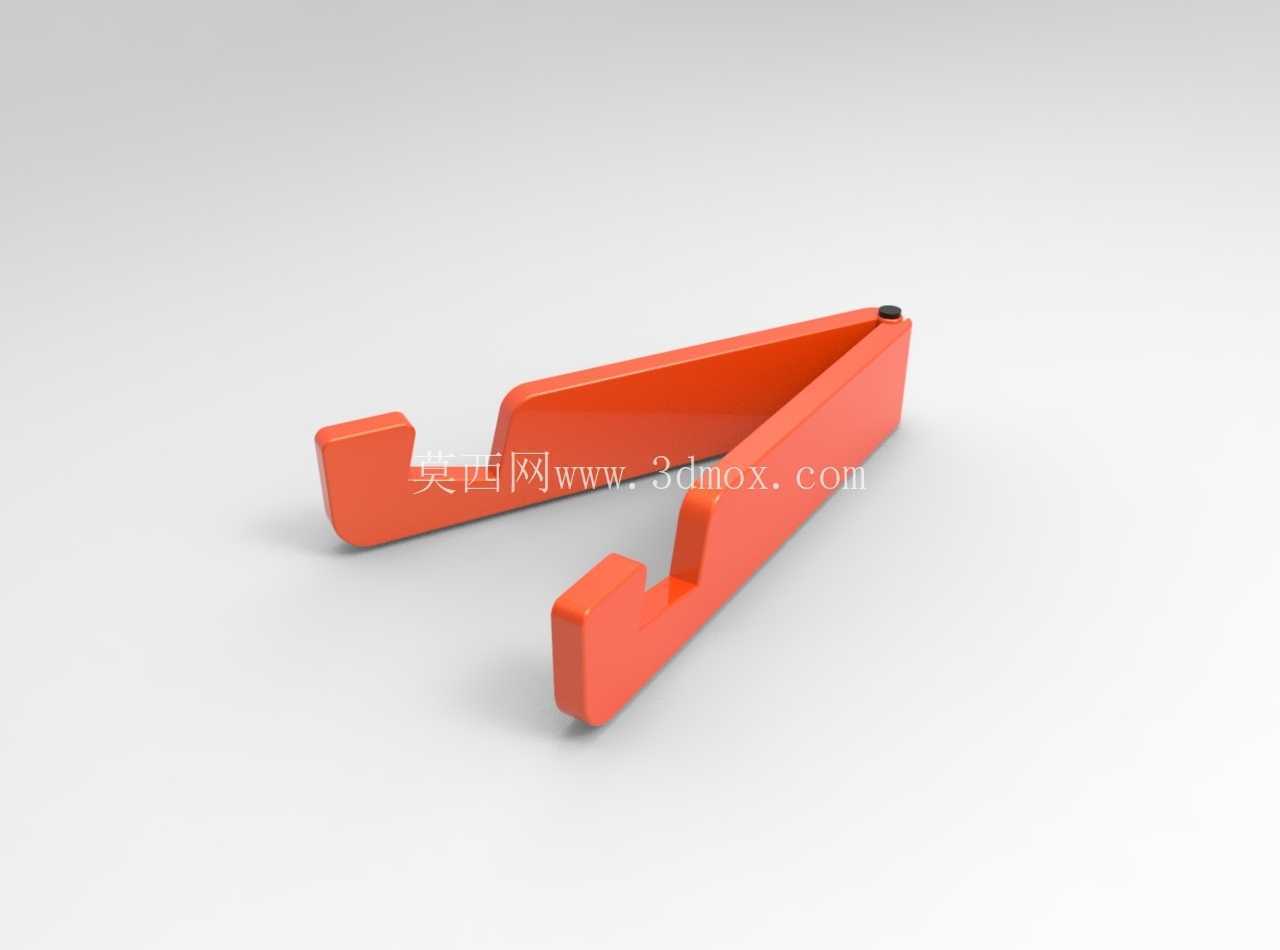

不同于一体成型的固定角度支架，这款移动支架的铰接结构做了限位凸台设计，最大展开角度时会被凸台挡住，不会出现过度翻转导致的设备倾倒问题，折叠后整体厚度可以压缩到12mm，方便使用者放在口袋、通勤包内随身携带，不会占用过多的收纳空间。托板与手机接触的位置预留了0.8mm的胶条粘贴槽，后续可以粘贴防滑硅胶垫，既可以增加与手机背面的摩擦力，避免光滑的手机后盖出现滑落，也能避免硬质金属表面刮花手机中框与后盖的漆面。底座底部同样预留了环形的防滑垫安装槽，粘贴硅胶防滑垫之后，即使放置在玻璃、高光漆面的桌面上，调整角度时也不会出现支架整体滑动移位的情况。

在结构强度校核阶段，针对铰接位置做了反复的疲劳寿命验证，按照每天调整10次角度的使用频率，铰接结构的使用寿命可以达到万次以上，不会出现松动、阻尼失效的问题。压铸材质的本体可以承受1.5kg的垂直载荷，即使加上厚重的手机保护壳，整体支撑也完全足够，不会出现托板变形下垂的问题。整体结构没有多余的装饰性设计，所有的造型特征都是为了实现支撑功能服务，没有冗余的结构件，组装只需要压入阻尼转轴、粘贴防滑垫两个工序，量产组装效率极高，适合大规模批量生产。
