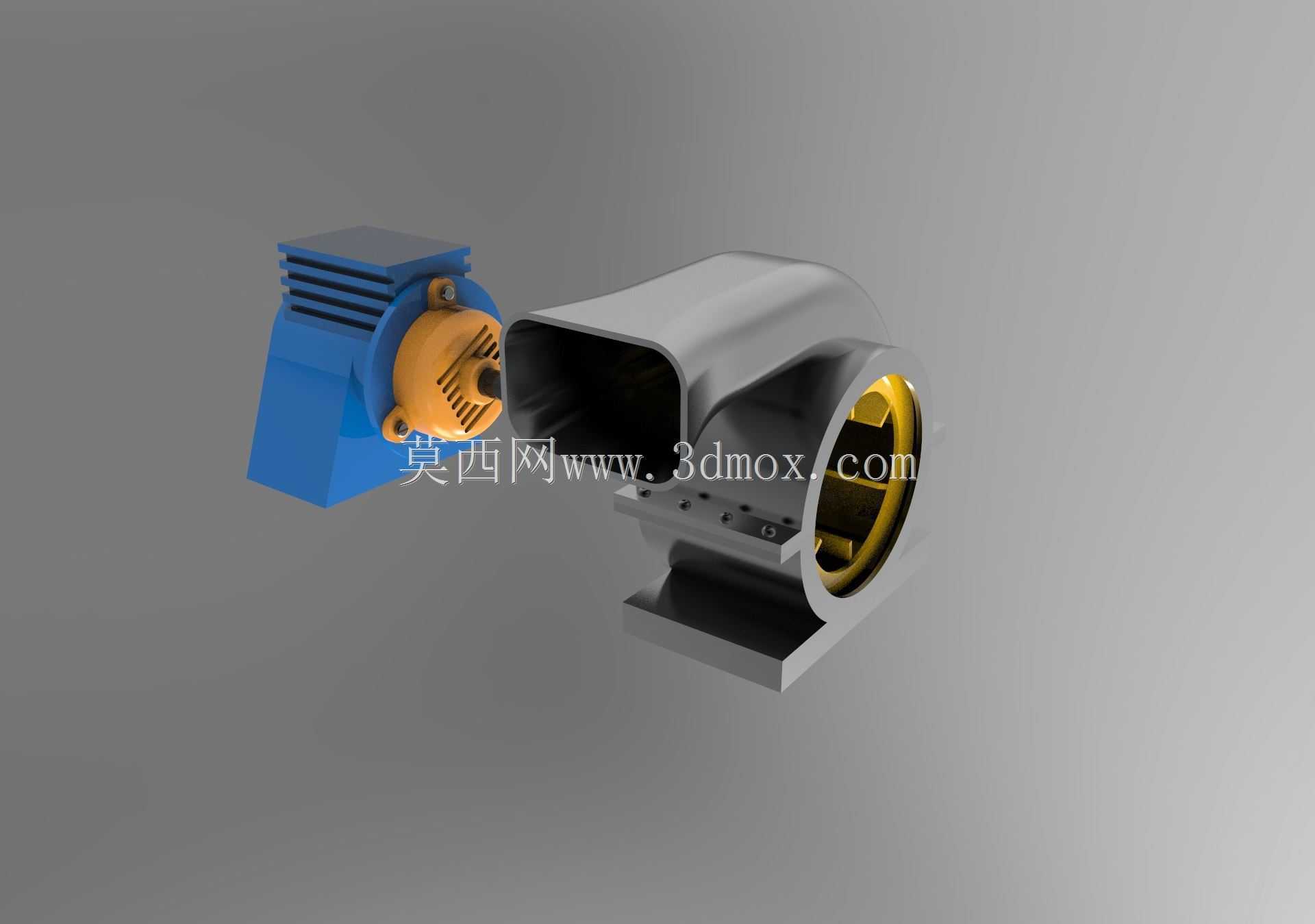

离心式鼓风机组装结构三维设计

　　在工业通风、工艺送风、设备散热等场景中，鼓风机是核心的流体输送部件，这套组装结构的设计完全围绕实际工况的安装与运行需求展开。从结构拆分来看，整套组件分为动力驱动段与蜗壳导流段两大部分，驱动端采用集成式安装支座，支座上预留的安装孔位完全适配常规工业机架的安装孔距，不需要额外制作转接板就能直接固定在设备机架或者混凝土基础上，驱动端的输出轴与风轮的配合采用过盈加平键的双重定位方式，避免长期高速运转下出现轴与叶轮的相对滑移，保证传动效率的同时降低运转振动。蜗壳部分的流道设计采用对数螺旋线的型线走向，进风口位置做了圆弧过渡的导风结构，能够减少气流进入叶轮时的紊流损失，出风口的法兰边预留了标准的螺栓连接孔，可直接对接通风管道或者工艺送风管路，

　　法兰端面的平面度公差控制在0.1mm以内，保证连接后的密封性，避免风压泄漏。设计过程中首先考虑的是安装边界的适配性，整套机组的横向安装尺寸控制在常规小型通风机组的安装区间内，驱动端的接线盒位置预留了足够的走线空间，不会和周边的机架构件产生干涉，蜗壳底部的支撑脚做了加强筋结构，能够承受机组自身重量加上运行振动带来的载荷，不需要额外增加辅助支撑。在功能特性上，这套组装结构的拆解逻辑完全贴合实际设备的维护需求，驱动端和蜗壳段采用分体式连接，只需要拆卸连接螺栓就能将驱动电机与风轮整体从蜗壳中抽出，不需要拆除整个通风管路就能完成轴承润滑、叶轮清灰等日常维护作业，大幅降低后期运维的工作量。叶轮部分的叶片采用后向式设计，

　　在保证风压输出的同时降低运转噪音，叶片与轮毂的连接位置做了圆弧过渡，减少应力集中，长期运转下不会出现叶片断裂的问题。实际应用中，这类鼓风机可用于电子设备生产车间的工艺送风、小型工业设备的散热通风、环保除尘系统的气源输送等场景，不同场景下只需要调整驱动电机的转速参数就能匹配对应的风压风量需求，不需要改动主体安装结构。建模过程中对各个配合面的公差做了明确的设定，比如轴与轴承的配合采用基孔制过渡配合，轴承与轴承座的配合采用过盈配合，保证装配后各个转动部件的同轴度，减少运转时的径向跳动。蜗壳的壁厚根据不同位置的受力情况做了差异化设计，流道区域的壁厚均匀，避免出现壁厚不均导致的注塑或者铸造缺陷，安装法兰和支撑脚位置适当增加壁厚，提升结构强度。

　　整套结构没有冗余的设计构件，所有的凸起、凹槽结构都有对应的功能作用，比如驱动端外壳上的散热筋，顺着电机运转的气流方向布置，能够利用自身叶轮产生的气流带走电机运行产生的热量，不需要额外加装散热风扇，简化结构的同时提升散热效率。在安装尺寸的校核上，建模时已经考虑了现场安装的操作空间，各个连接螺栓的位置都预留了足够的扳手操作空间，不需要特殊工具就能完成装配和拆卸，出风口的位置可以根据实际安装需求调整旋转角度，适配不同方向的管路走向，不需要重新制作转接构件。
