概念款方程式赛车外观结构三维设计

项目分类:汽车 发布时间:2024-10-08 ID:781624
  • 概念款方程式赛车外观结构三维设计
  • 概念款方程式赛车外观结构三维设计
  • 概念款方程式赛车外观结构三维设计

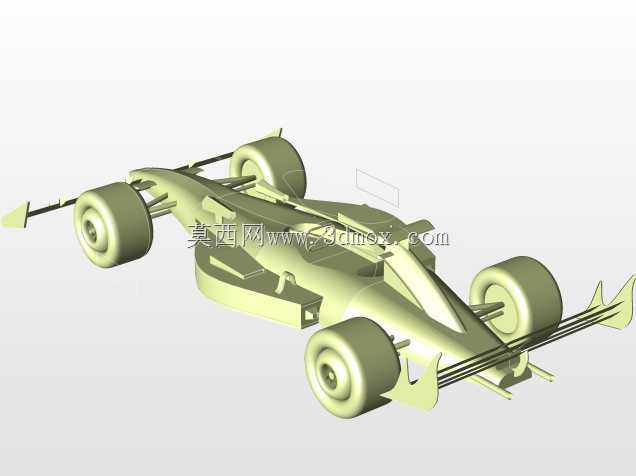

  这款概念方程式赛车的三维结构设计,核心围绕场地竞速场景的实际使用需求展开,在结构布局上优先匹配高速行驶下的空气动力学表现与整车配重平衡逻辑。从实际赛道使用场景来看,这类单座竞速车辆需要在铺装封闭赛道内完成高速过弯、长距离直道加速、连续变向等动作,因此整车的结构设计从一开始就围绕低风阻、高下压力、重心控制三个核心方向推进。

  在外形尺寸与安装边界的设定上,整车严格遵循方程式赛事的常规尺寸约束,轮距设定匹配常规赛道的弯道走线需求,轴距控制在兼顾直道稳定性与过弯灵活性的区间内,整车最高点距离地面的高度严格压低,确保整车迎风面积控制在最小范围,同时前悬与后悬的长度设定充分考虑空气动力学套件的安装空间,前翼的安装位置预留了足够的调节余量,可根据不同赛道的下压力需求调整前翼片的角度,尾翼的安装支架高度与角度同样预留了调节区间,适配高下压力赛道与高速赛道的不同调校需求。

  车身主体结构采用单体壳式的布局思路,驾驶舱位置设置在整车前后轴之间的中心区域,确保整车重量分布尽可能接近50:50的前后配重比,驾驶舱周边的结构预留了安全防护结构的安装空间,可匹配常规的赛车安全座椅、多点式安全带、防滚架结构的安装位,不需要额外对主体结构进行打孔修改。车身侧面的导流结构设计充分考虑刹车系统与动力单元的散热需求,侧箱位置的导流通道可将高速行驶的迎面气流导向后轮刹车组件与后部动力单元的散热区域,避免长时间高速行驶下刹车系统热衰减与动力单元过热的问题。

  前后悬挂结构采用方程式赛车常用的双叉臂独立悬挂布局,悬挂摆臂的结构造型做了流线型处理,在保证结构强度满足高速过弯侧向受力需求的前提下,尽可能降低悬挂组件自身带来的空气阻力,轮圈的造型同样采用低风阻的封闭化设计,减少轮拱内部的乱流产生。前翼的多层翼片结构可在车头位置形成下压力,将前轮牢牢压在赛道表面,同时前翼两侧的导流端板可将气流导向车身两侧,避免气流直接冲入前轮形成乱流,尾翼的多层翼片结构则在车尾形成足够的下压力,平衡高速行驶下车头的抬升趋势,确保整车在极速状态下的行驶稳定性。

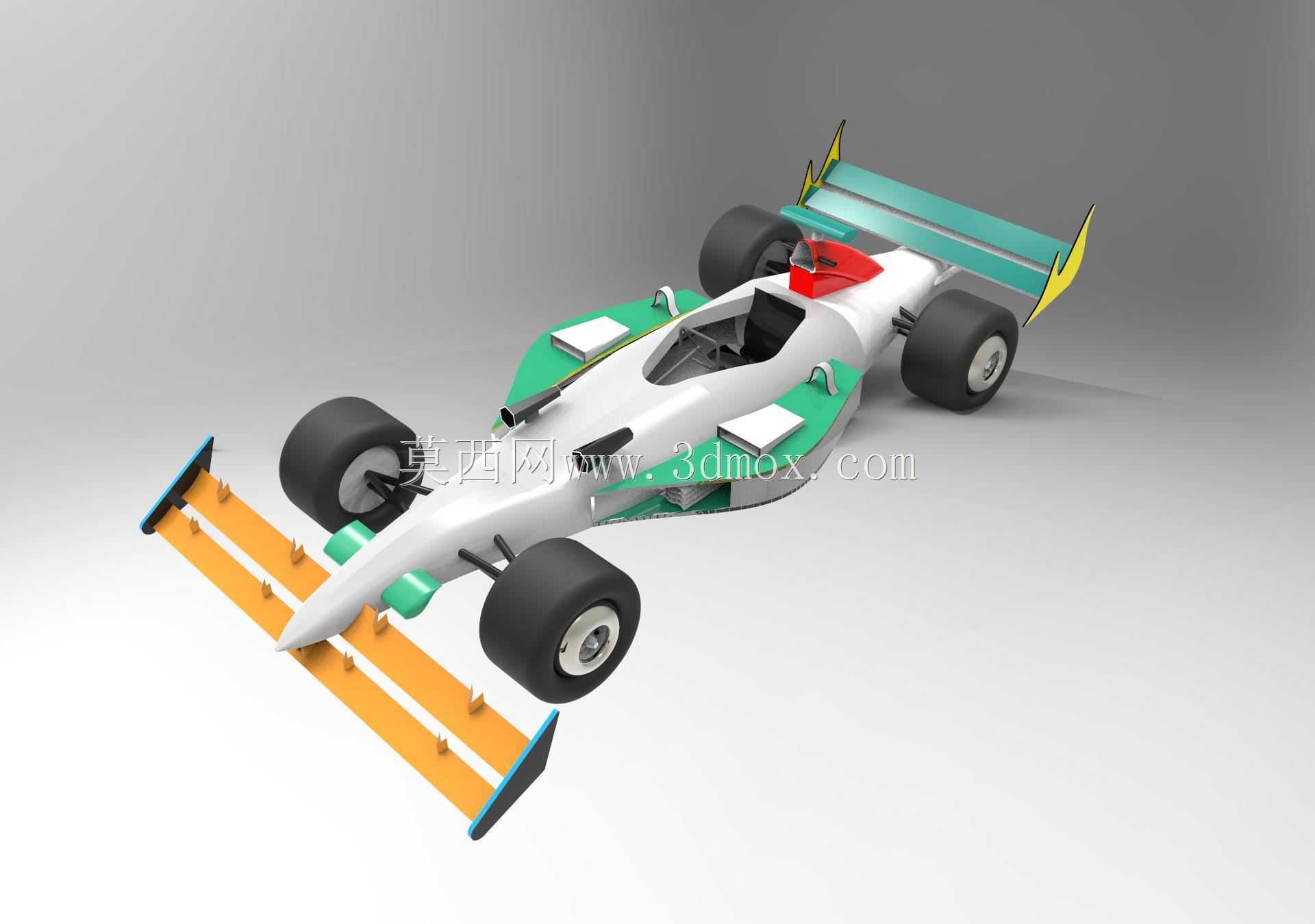

  车身的涂装与分色设计也充分考虑视觉识别性与空气动力学的辅助作用,车身主体采用浅色基底,侧箱与前后翼片采用高对比度的配色,方便赛事过程中的车辆识别,同时车身表面的接缝位置都做了平滑过渡处理,尽可能减少车身表面的凸起与缝隙带来的风阻增量。前后轮的轮胎匹配竞速专用的光头胎模型,轮胎与轮拱之间的间隙控制在合理范围,既避免行驶过程中轮胎跳动与轮拱发生干涉,也不会因为间隙过大导致气流灌入轮拱形成额外阻力。

  在设计思路上,这款概念车型没有照搬现有量产方程式赛车的固定结构,而是在常规竞速车辆的结构基础上,对空气动力学套件的造型做了优化调整,前翼的主翼片采用更宽的横向尺寸,覆盖整个车头的宽度范围,尾翼的端板造型做了延伸处理,可更好地梳理车尾的乱流,提升尾翼的工作效率。车身底部的扩散器结构也做了对应的造型设计,可利用车底气流的快速流动形成负压区,进一步提升整车的下压力表现,减少高速行驶下的升力影响。

  从结构设计的细节来看,整车的各个组件都预留了对应的安装定位结构,前翼与车头的连接位置、尾翼与车尾的连接位置、悬挂与车身主体的连接位置都设置了明确的安装点位,可直接用于后续的结构拆解、3D打印验证或者渲染展示使用,各个组件之间的装配间隙控制在合理范围,不存在结构干涉的问题,驾驶舱内部的座椅、方向盘位置也按照常规人体工程学参数做了布局设定,满足模拟驾驶或者模型展示的比例需求。
