H型框架车间手动液压压力机装配结构

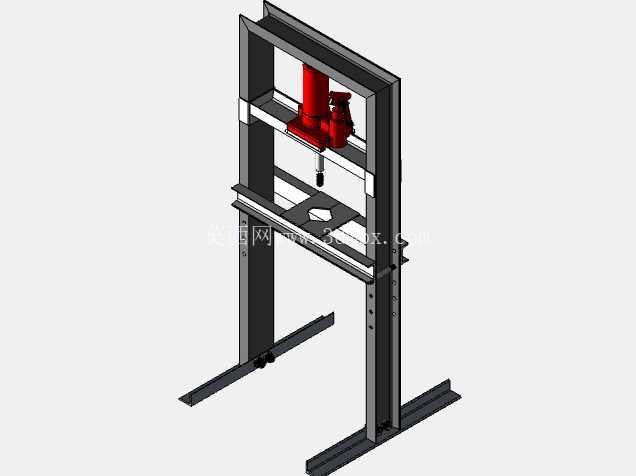

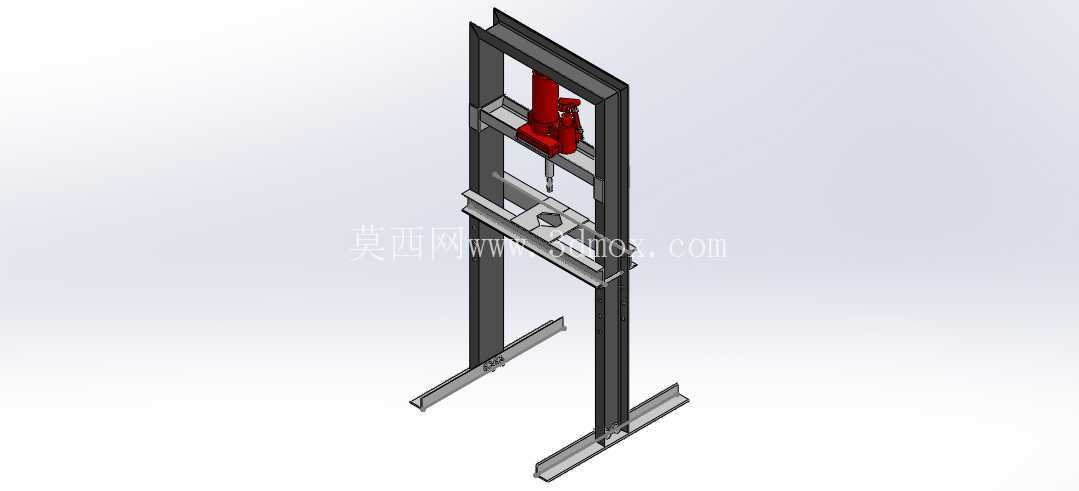

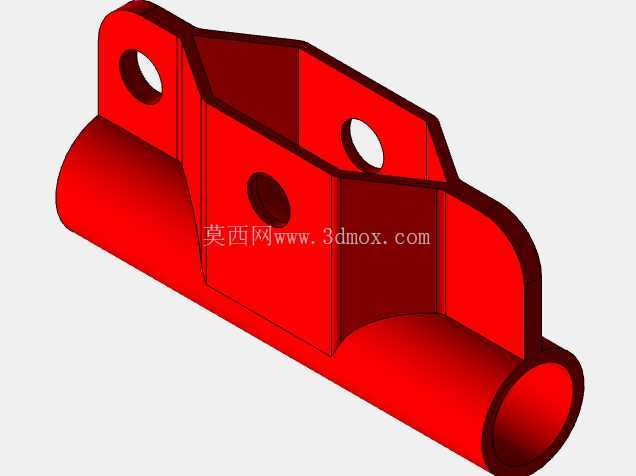

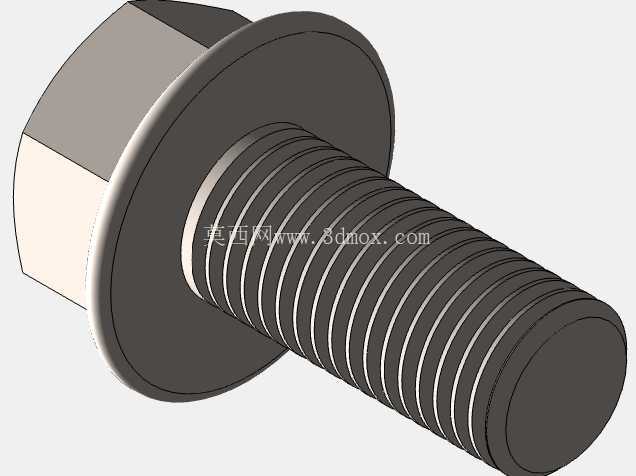

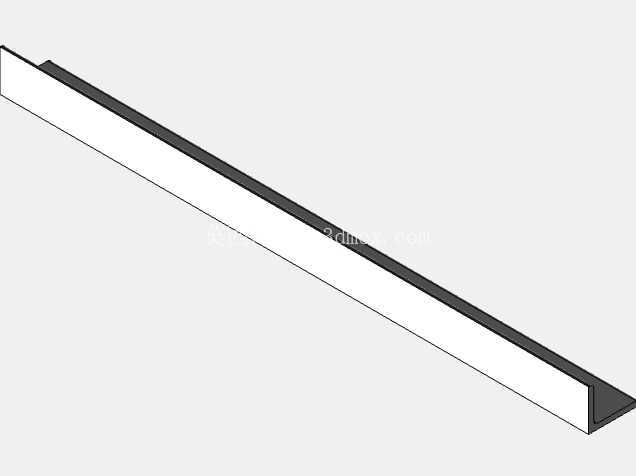

　　这款H型框架结构的液压压力装置，主要面向小型机加工车间、五金维修站点、单件小批量钣金加工场景设计，可完成薄钢板冲孔、小型零部件压装、轴类零件校直、轴承压入装配等常规压制作业，无需外接动力源，依靠手动液压驱动即可完成作业，适合无固定压缩空气管网、供电条件受限的零散作业点位使用。从结构设计逻辑来看，整体采用双立柱H型焊接框架作为承载主体，两根竖向槽钢立柱与上下横梁采用满焊连接，底部设置向外延伸的支撑支腿，支腿端部预留地脚安装孔，可直接通过膨胀螺栓固定在水泥地面上，避免大吨位压制时设备出现侧翻或晃动；框架中部设置可上下调节的支撑梁，支撑梁通过两侧的锁紧螺栓与立柱固定，可根据待加工工件的高度调整支撑梁位置，适配不同高度尺寸的工件装夹需求，调节范围覆盖常规小型零件的加工高度区间，无需额外制作增高垫块。

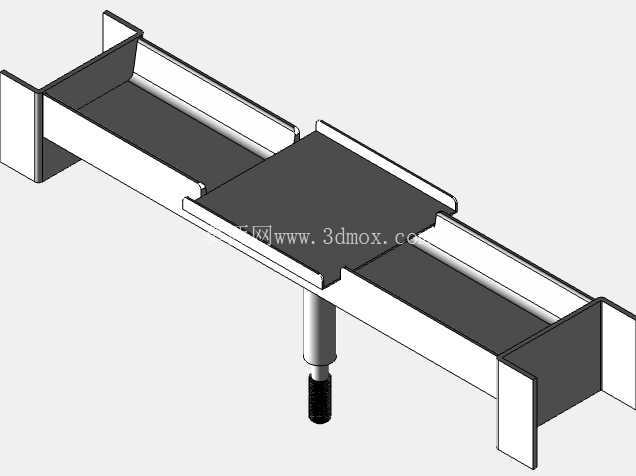

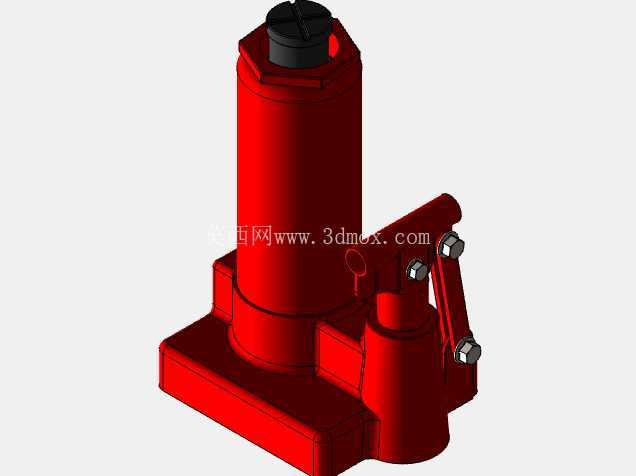

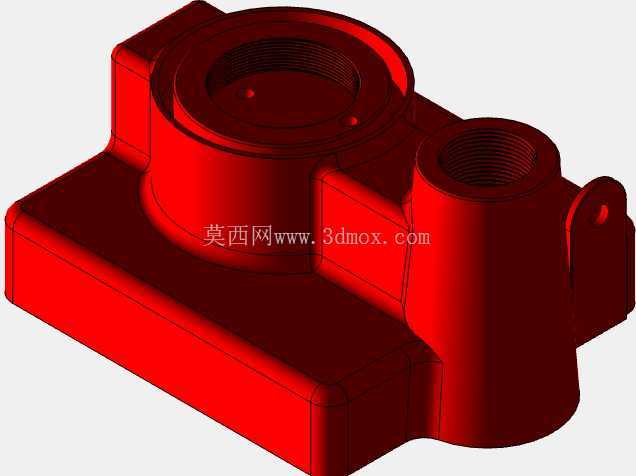

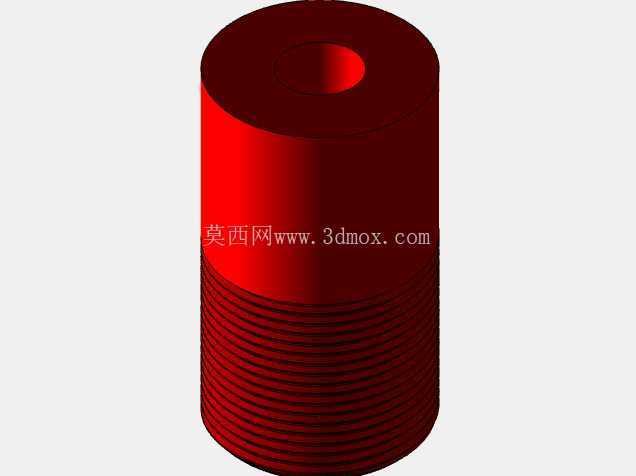

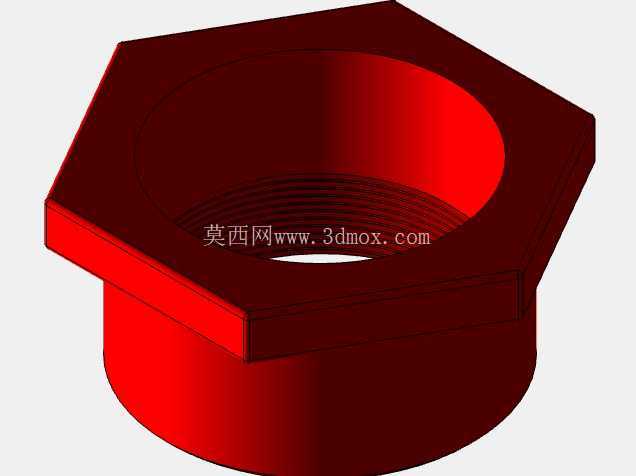

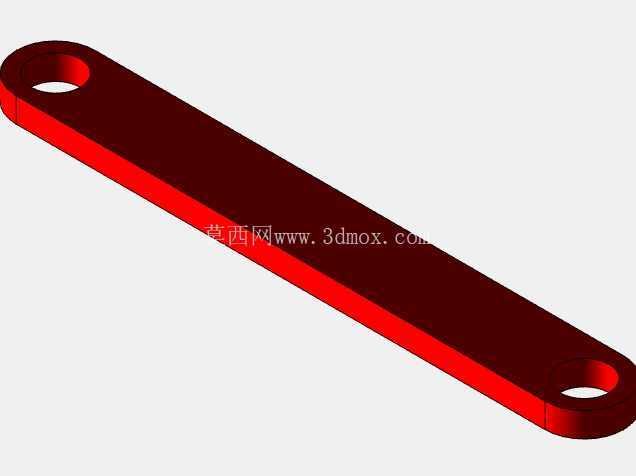

　　工作支撑板安装在可调支撑梁上方，板面上加工有标准T型槽与冲孔避让孔，冲孔作业时冲下的废料可直接通过避让孔落下，不会堆积在工作台面影响定位精度；冲孔延长杆采用快拆式连接结构，可根据冲孔深度需求更换不同长度的延长杆，适配不同厚度板材的冲孔作业，冲头与延长杆之间采用标准锥面连接，更换冲头时无需额外工具即可完成拆装。手动液压单元固定在上横梁中部位置，液压柱塞的轴线与工作台面的避让孔保持严格同轴，设计时通过导向套约束柱塞的运动轨迹，避免长期受压后柱塞出现偏载磨损，液压单元的泄压手柄设置在机身侧面，操作人员站在机身正面即可单手完成泄压操作，作业动线无多余遮挡。

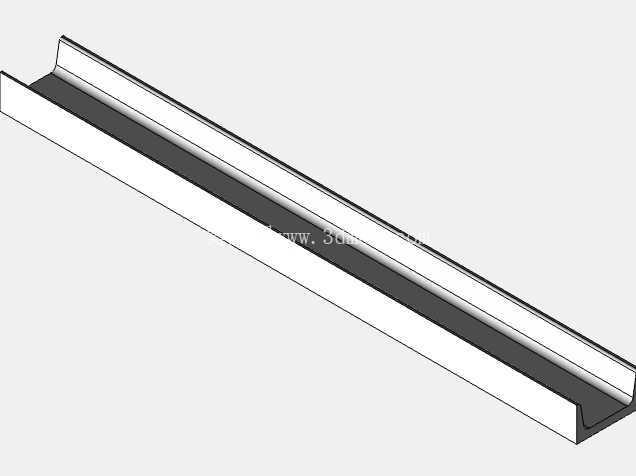

　　安装边界方面，设备整体占地宽度小于1.2米，深度小于0.8米，对车间安装空间要求极低，无需预留大型设备的操作维护通道，单人即可完成设备的就位与固定；框架立柱采用标准热轧槽钢加工，原材料采购便捷，后期若出现立柱磨损或变形，可直接采购同规格槽钢替换，无需定制特殊型材，维护成本极低。结构设计阶段重点校核了框架的抗弯强度与立柱的稳定性，满负荷压制时框架的最大变形量控制在允许范围内，不会因为框架变形导致冲孔位置偏移、压装零件同轴度超差等问题；所有连接位置的焊缝均采用连续角焊缝，焊后进行去应力处理，避免长期受交变载荷后焊缝出现开裂问题。

　　工作台面的高度设置符合人体工程学要求，操作人员站立作业时无需弯腰或抬手即可完成工件摆放、定位、压制的全流程操作，长时间作业不易产生疲劳；液压单元的注油口设置在机身外侧，日常维护时可直接完成液压油补充，无需拆解机身外罩。这款设备的结构设计完全贴合小型加工场景的实际需求，没有冗余的功能结构，所有部件均服务于压制作业的核心需求，拆解后可通过普通货运车辆运输，现场组装仅需紧固连接螺栓即可投入使用，无需复杂的调试流程，适合小型加工厂、维修站点作为常备压制设备使用，也可作为生产线旁的辅助压装工位设备，完成小型零部件的在线压装作业，无需将工件转运至大型压力机工位，减少工件转运的时间成本。
