卡套式三通液压管路连接接头结构

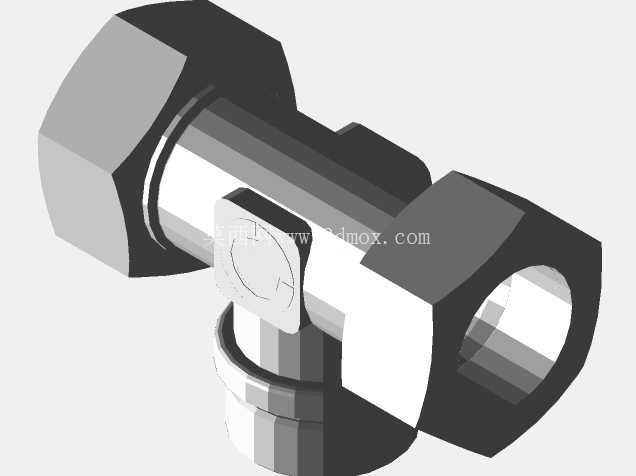

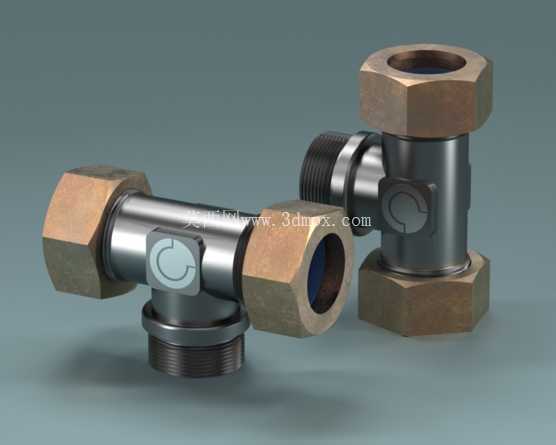

　　从结构设计逻辑来看，这款三通采用等径正交布局，三个接口的通径保持一致，能够保证三个方向的流体通流面积均等，避免支路分流时出现局部压损过大的问题；主体部分采用一体式锻造成型的基体，避免了拼接结构带来的焊缝泄漏隐患，基体内部流道做了圆弧过渡处理，没有直角突变的流道结构，能够减少流体在转向位置的涡流损失，也能避免杂质在直角位置沉积造成管路堵塞。两端的锁紧螺母采用外六角结构，对边尺寸符合常规手动扳手、扭矩扳手的夹持标准，装配时可以精准控制拧紧力矩，避免力矩过大造成卡套过度变形切伤管材，或是力矩不足导致密封失效、接头拔脱。这类卡套式三通接头在中低压流体输送管路里应用极广，小到小型液压试验台的分支油路、实验室气路的分流点位，大到工程机械的辅助液压回路、机床润滑系统的支路分配，都能见到这类结构的身影。不同于焊接式三通需要现场施焊、对操作工人焊接技能要求高，也不同于扩口式接头对管材端部扩口质量有严格要求，卡套式结构的核心优势在于装配过程不需要复杂工装，仅靠常规扳手拧紧螺母即可完成密封与锁紧，后期管路拆解维护也十分便捷，非常适合需要频繁调整管路布局、后期运维点位多的设备场景。

　　卡套的密封原理是依靠螺母拧紧时的轴向推力，让前端带刃口的卡套卡入管材外壁，同时卡套自身产生弹性变形贴合接头体内锥面，形成两道密封屏障，既能够承受管路内的流体压力，也能抵御设备运行时带来的管路振动，避免长期振动下接头出现松动泄漏。从安装边界来看，这类接头的三个接口轴线处于同一平面，正交布局的结构让安装时的管路走向更易规划，相邻两个接口的螺母对边间距预留了足够的扳手操作空间，不会出现相邻接头干涉导致无法拧紧的问题；接头的轴向总长度、径向最大轮廓尺寸都适配常规的管路安装间距，不管是安装在阀组集成块旁，还是固定在管路支架上，都不需要额外预留过大的操作空间。

　　在实际选型应用中，这类接头适配的管材多为冷拔精密无缝钢管，管材外径公差需要控制在标准范围内，才能保证卡套刃口均匀卡入管壁，实现可靠密封；接头的金属材质组合也经过匹配设计，基体与螺母采用不同硬度的金属材质，避免螺纹拧紧时出现粘连咬合，卡套采用经过热处理的弹性钢材，既有足够的硬度切入管壁，又有足够的弹性补偿温度变化带来的管路伸缩变形。在液压系统应用场景中，这类三通接头常被用作压力检测点的引出接口，或是单路供油分成两路供油的分流节点，相比采用多个直通接头拼接的分流结构，一体式三通的泄漏点更少，结构可靠性更高；在气动系统中，这类接头也可用于压缩空气管路的分支，搭配不同材质的卡套可以适配不同压力等级的气路需求，部分经过表面防腐处理的款式还可以用于低压输水、弱腐蚀性流体的管路分支。

　　设计这类接头的三维模型时，需要重点关注几个配合尺寸的精度：一是接头体内锥面的角度与粗糙度，直接影响卡套变形后的密封贴合效果；二是卡套刃口的角度与厚度，刃口过薄容易在装配时断裂，过厚则无法顺利切入管壁；三是螺母与基体的螺纹配合精度，螺纹间隙过大会导致拧紧时卡套受力不均，间隙过小则容易出现螺纹卡滞。另外，接头的外六角棱边都做了倒角处理，不仅可以去除加工毛刺，也能避免装配时划伤操作人员，基体上的工艺平面可以方便安装时用扳手夹持固定，避免拧紧螺母时基体跟转造成管路扭曲。
