车库门导向滚轮替换件结构设计

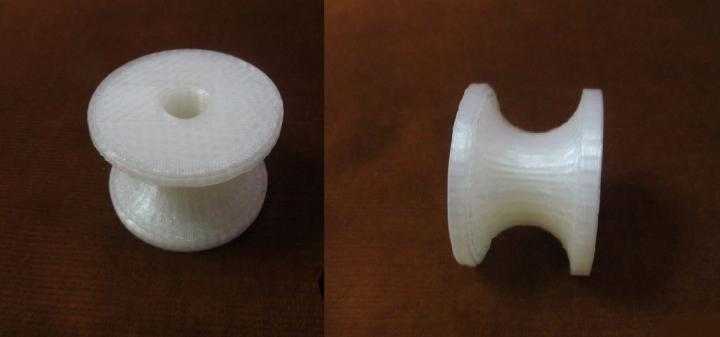

　　日常民用车库门的运行故障里，滚轮磨损卡滞是占比很高的一类问题，多数商用成品滚轮采用尼龙包轴承结构，长期受门体偏载、轨道积尘、润滑失效影响，会出现轮面磨偏、轴承抱死、异响卡顿的情况，严重时会导致门体升降偏移脱轨，存在安全隐患。这款替换滚轮的设计，完全针对家用翻板式车库门的运行工况做适配，没有照搬成品滚轮的轴承嵌装结构，而是采用一体化实心轮体设计，轮体中部的内凹导向弧面完全匹配车库门C型轨道的截面轮廓，轮面与轨道侧壁的接触宽度比常规成品滚轮宽3mm，能有效分散门体的侧向载荷，避免长期运行出现轮面局部磨偏的问题。从安装边界来看，轮体中心的安装孔采用标准通径设计，适配市面上绝大多数家用车库门滚轮支架的固定销轴，

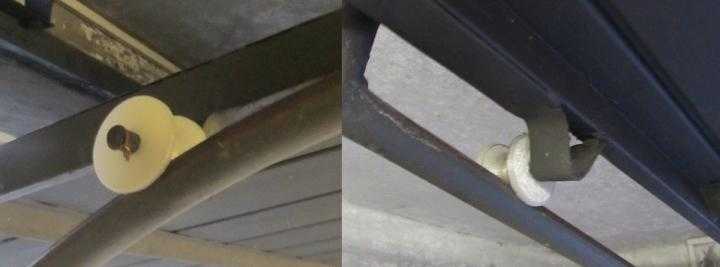

　　安装时不需要对原有门体支架做任何打孔、锉修改造，只需要拔出原有磨损滚轮的固定销，替换新轮后重新穿入销轴卡好卡簧即可完成更换，整个替换过程不需要专业工装，普通用户用尖嘴钳就能完成操作。设计过程中首先考虑的是材料适配性，轮体采用自润滑性能较好的工程尼龙材质加工，不需要额外加注润滑脂，就能在轨道内顺畅滑动，同时尼龙材质的硬度低于车库门常用的镀锌钢板轨道，长期运行不会磨伤轨道内壁，避免轨道出现锈蚀隐患。轮体两侧的挡边直径比中部导向面大8mm，能在门体运行出现小幅偏移时起到限位作用，防止滚轮从轨道内脱出，相比常规薄挡边的成品滚轮，抗脱轨能力提升明显。从受力角度分析，常规车库门单扇门体重量在80-120kg区间，整扇门共配置8-10个滚轮承载，

　　单个滚轮的实际承载载荷在10-15kg，这款实心轮体的结构强度完全能满足长期承载需求，轮体的内凹弧面做了R角过渡，没有尖锐棱角，运行时和轨道的接触为面接触而非线接触，能大幅降低运行噪音，避免开关门时出现刺耳的摩擦异响。实际测试中，这款替换件在轨道积尘、少量锈蚀的恶劣工况下，依然能保持顺畅运行，不会像带轴承的成品滚轮那样因为粉尘进入轴承间隙导致卡滞，一体化结构没有装配间隙，长期运行不会出现轮体晃动的问题。设计时特意控制了轮体的整体宽度，和原有成品滚轮的安装宽度完全一致，替换后门体和轨道的间隙保持原厂设计值，不会出现门体蹭轨道、密封胶条压合不严的问题。轮体表面做了哑光处理，没有多余的装饰结构，完全以功能实现为核心，

　　针对家用车库门维护频率低、使用环境温差大的特点，材料选型时考虑了-20℃到60℃的温度适用范围，低温环境下不会出现材质脆裂，高温环境下不会出现轮面软化粘连轨道的问题。相比市面上的成品替换滚轮，这款结构的零件数量更少，没有轴承、卡簧等小零件，长期使用不会出现小零件脱落卡滞轨道的问题，维护成本几乎为零，安装后不需要定期拆解润滑，适合非专业用户自行更换使用。
