120mm尖刺胎面机器人行走橡胶轮

这款120mm规格的尖刺橡胶行走轮，主要面向小型移动机器人的行走机构设计需求，适配各类需要在非铺装复杂路面行进的小型机器人项目，包括户外巡检机器人、小型勘探机器人、教学竞赛机器人以及DIY移动作业平台等场景。在实际工程应用中，这类带尖刺胎纹的橡胶轮能够有效应对草地、泥地、松散砂石、轻微凹凸的硬质粗糙路面，相比光面橡胶轮，抓地力提升明显，能够避免轮体在湿滑或者松散介质表面出现打滑空转的问题，保障机器人行走路径的精度与行进稳定性。

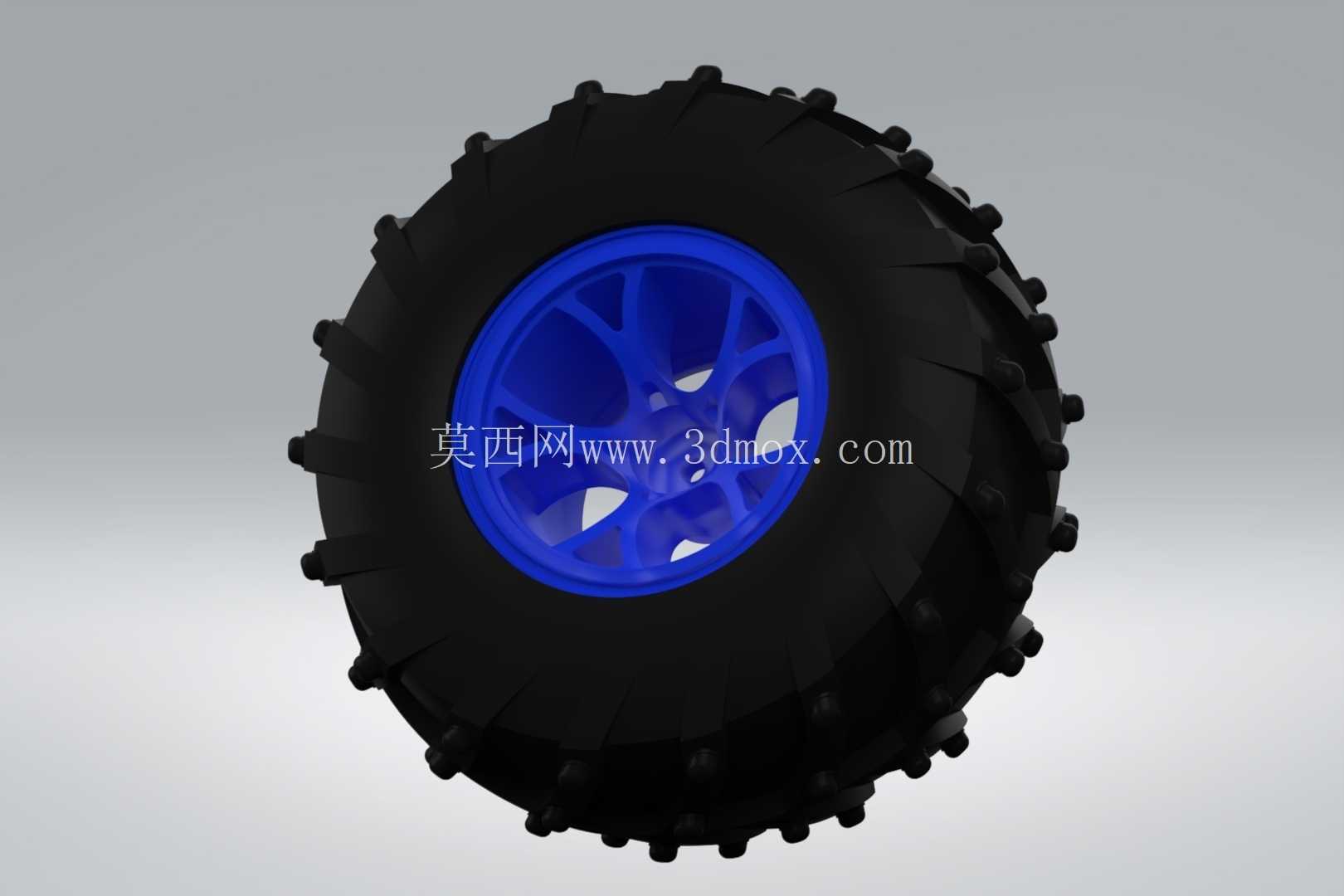

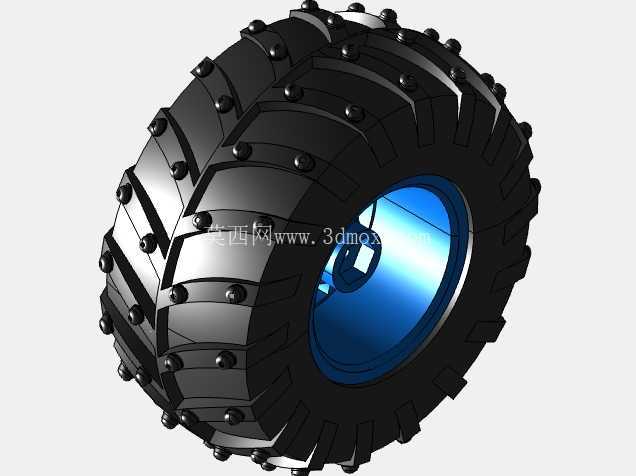

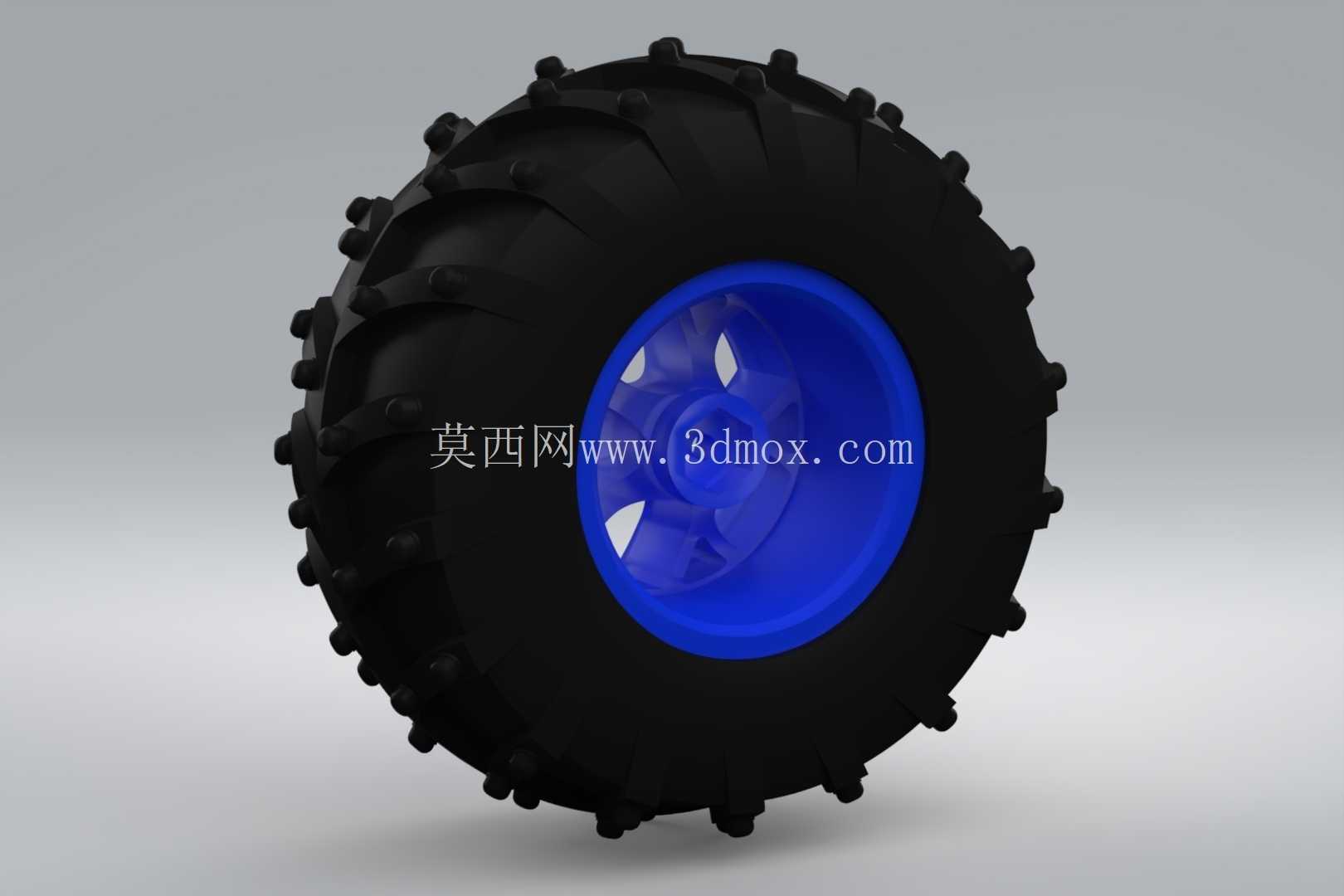

从结构设计来看，轮体分为外层橡胶胎体与内层轮毂两部分，外层橡胶采用带凸起尖刺的胎面设计，尖刺沿胎面圆周均匀排布，胎体本身有一定的厚度，能够缓冲行进过程中遇到的微小冲击，吸收路面传递的震动，减少震动对机器人上部搭载的传感器、控制板等精密元器件的影响。内层轮毂为一体式结构，中心预留标准安装轴孔，轮毂辐条做了轻量化的镂空设计，在保证结构强度的前提下尽可能降低轮体自身重量，减少行走电机的负载，提升机器人的续航表现。轮毂与橡胶胎体之间采用贴合式装配结构，胎体内圈与轮毂外圈紧密配合，避免大扭矩输出时胎体与轮毂之间出现相对滑动，保障动力传递的可靠性。

尺寸边界上，轮体整体外径为120mm，胎面宽度适配小型机器人的轮距设计要求，安装轴孔的尺寸匹配常规小型直流减速电机的输出轴规格，安装时不需要额外做复杂的转接结构，直接将轮毂与电机输出轴锁紧即可完成装配，能够大幅缩短机器人行走机构的组装调试周期。在设计建模过程中，需要重点关注胎面尖刺的排布角度与凸起高度，尖刺高度过低无法起到有效抓地的作用，过高则会导致轮体在平整硬质路面行驶时颠簸过大，同时增加不必要的滚动阻力；胎体橡胶的厚度需要兼顾缓冲性能与结构强度，厚度过薄容易被路面尖锐物刺破，过厚则会增加轮体重量与转动惯量，影响电机的启停响应速度。

轮毂部分的建模需要重点保证安装轴孔的同轴度，轴孔与轮毂外圈的同轴度误差需要控制在合理范围内，避免轮体转动时出现偏摆，导致机器人行走时走偏或者轮体磨损不均。轮毂的辐条镂空结构需要做圆角过渡处理，避免应力集中导致轮毂在承受冲击时出现断裂，同时镂空的形状需要兼顾注塑或者3D打印加工的工艺性，避免出现无法加工的薄壁或者死角结构。在实际选型使用时，需要根据机器人的整体重量、行走路面类型、电机输出扭矩来匹配对应的轮体安装数量与布置方式，对于重量稍大的机器人，可以适当增加轮组数量，分散每个轮体承受的载荷，避免橡胶胎体长期过载出现变形，影响行走精度。这款轮组的设计也可以根据实际使用需求做参数调整，比如调整尖刺的形状与排布、更换不同硬度的橡胶材质、修改轮毂安装孔的尺寸来适配不同规格的电机，满足不同场景下的机器人行走需求。
