可自定义尺寸的参数化原型电路板

在电子样机试制、小批量功能验证阶段，通用原型板的尺寸适配问题一直是结构设计人员常遇到的痛点——现成的万用板要么尺寸过大挤占设备内部安装空间，要么孔位排布无法匹配定制化的元件布局，需要反复裁切、飞线，既影响装配效率，也会带来额外的信号干扰风险。这款参数化的原型电路板模型，正是针对这类实际工程场景搭建的可调整结构方案，核心解决的就是非标安装空间下的电路板快速适配问题。

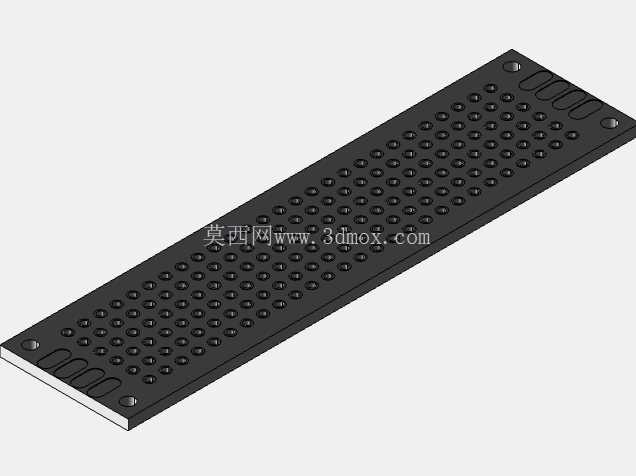

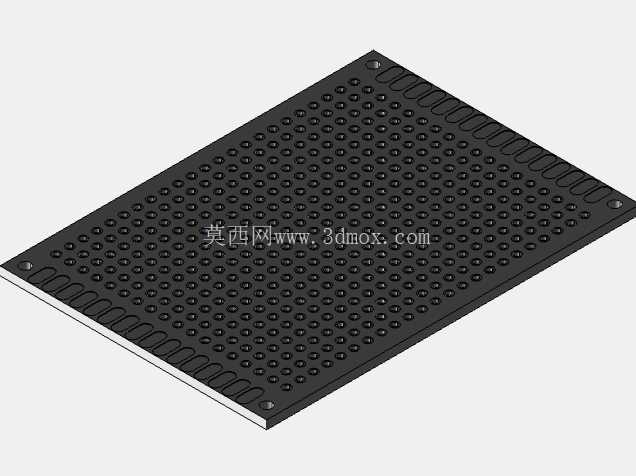

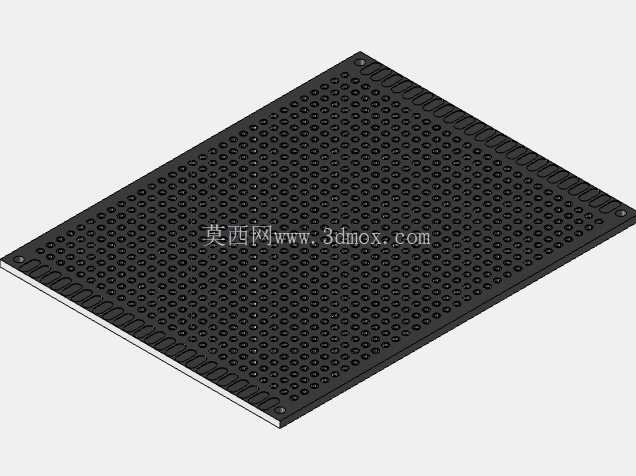

从实际应用场景来看，这类参数化原型板可覆盖多类工程验证需求：小到手持检测设备内部的功能模块搭载，大到工业控制柜内的信号转接单元搭建，甚至是汽车电子改装阶段的临时功能验证，都可以通过调整参数快速生成匹配安装边界的板件，不需要从零开始绘制板框、排布孔网。不同于固定规格的成品穿孔板，这个模型的核心设计逻辑是把板件长度、宽度作为可驱动的变量参数，参数变更后，板上的通孔网格会按照标准间距自动重新排布，板边的安装定位孔也会同步匹配新的板件尺寸调整位置，不会出现参数修改后孔位超出板边、或者边缘安装位与内部孔网干涉的问题。

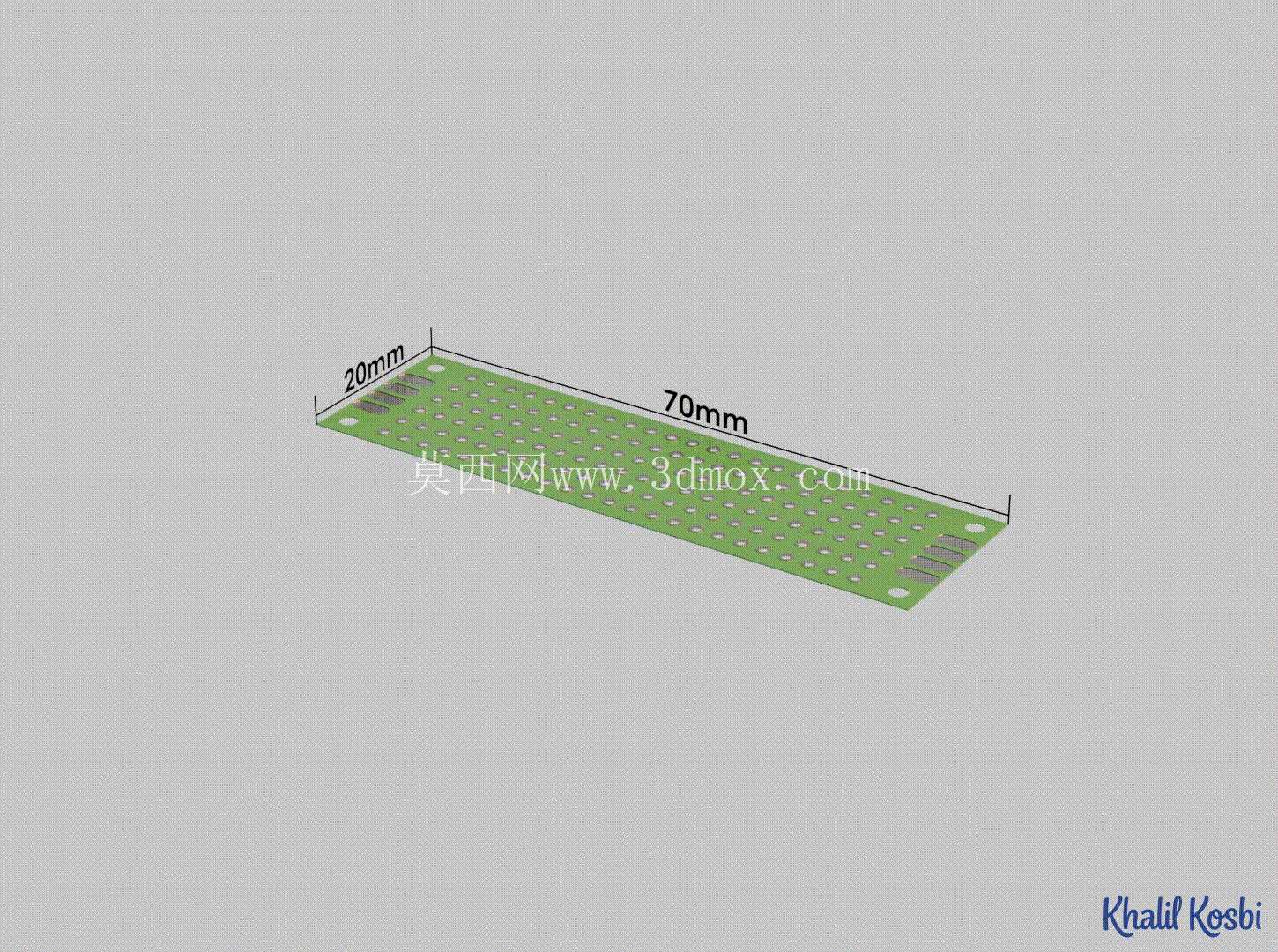

从外形尺寸与安装边界来看，当前展示的基准规格长度为70mm、宽度为20mm，板厚采用通用原型板的标准厚度，板边预留的安装孔位适配常用的M2、M2.5规格固定螺丝，孔中心距板边的距离符合电子装联的通用安全间距要求，不会出现螺丝安装后与板上走线、元件引脚干涉的情况。板上的穿孔采用标准2.54mm间距排布，兼容直插式电阻、电容、排针、集成电路座等绝大多数通用直插电子元件的引脚尺寸，不需要额外扩孔或者补钻就能完成元件插装。

在设计思路上，建模过程中优先保证了参数驱动的逻辑关联性：所有孔位的排布以板件的几何中心为基准向两侧延伸，当板件长度或宽度参数修改时，孔网会自动计算可容纳的最大行列数，边缘多余的孔位会自动裁剪，保证最外侧孔中心到板边的距离始终保持一致，不会出现一侧边距过窄导致板件强度不足的问题。同时板件的四个边角做了小尺寸圆角处理，避免装配过程中锐边划伤操作人员或者损坏相邻的线束绝缘层，这个圆角尺寸也和板件参数做了关联，不会因为板件尺寸缩小出现圆角占比过大的问题。

从实际使用的角度出发，这类参数化板件模型能大幅缩短样机阶段的结构适配周期：以往遇到异形安装空间，设计人员需要先测量可用空间尺寸，再手动绘制板框、逐排排布孔位、核对安装孔位置，整个过程少则十几分钟多则半小时，还容易出现孔位间距错误、安装位干涉的问题；调用这个参数化模型只需要输入实测的长度、宽度数值，几秒就能生成符合尺寸要求的板件模型，直接导入装配体就能验证空间匹配度，确认尺寸无误后就可以导出加工图纸进行快速打样。

在功能特性上，除了基础的孔网自动排布，模型还预留了板厚调整的参数接口，可以根据实际安装的强度需求调整板件厚度，适配不同的应用场景——如果是轻薄型手持设备，可以把板厚调薄来减轻整体重量；如果是工业场景下的高振动安装环境，可以适当增加板厚提升结构强度，减少振动导致的元件引脚脱焊风险。板上的穿孔直径也设置了可调整参数，兼容不同线径的飞线、不同粗细的元件引脚，不需要单独对孔位做特征编辑。

对于需要做机械装配空间验证的结构工程师来说，这个模型的另一项实用价值是装配兼容性：生成的板件模型带有完整的安装孔特征、板件厚度信息，可以直接和固定螺柱、外壳安装位、相邻元件做干涉检查，提前预判装配过程中可能出现的空间冲突，避免打样后才发现板件尺寸不符、安装位错位的问题，减少反复打样带来的时间和物料成本浪费。尤其是在多模块堆叠的电子设备内部，每一块转接板、原型板的尺寸都需要精准适配内部空间，参数化调整的特性能让设计人员快速迭代不同的尺寸方案，对比选出空间利用率最高的布局方式。
