树莓派PCIe转4G5G及USB3.2扩展板结构设计

在嵌入式硬件开发与边缘计算场景中，树莓派这类单板计算机常受原生接口数量、通讯能力限制，无法直接适配高速蜂窝网络、多高速USB外设的接入需求，这款PCIe转4G/5G M.2 USB3.2 HAT+扩展板，正是针对这类应用痛点做的结构适配设计。从实际落地场景看，这类扩展板主要面向户外边缘网关、工业数据采集终端、远程视频监控节点、便携移动计算设备等方向，解决单板机原生无蜂窝网络接入、USB接口带宽不足、接口数量不够的问题，让普通树莓派或同规格40Pin GPIO排布的单板计算机，能直接接入M.2规格的4G/5G通讯模组，同时扩展出多路高速USB3.2接口，满足高速外设接入需求。

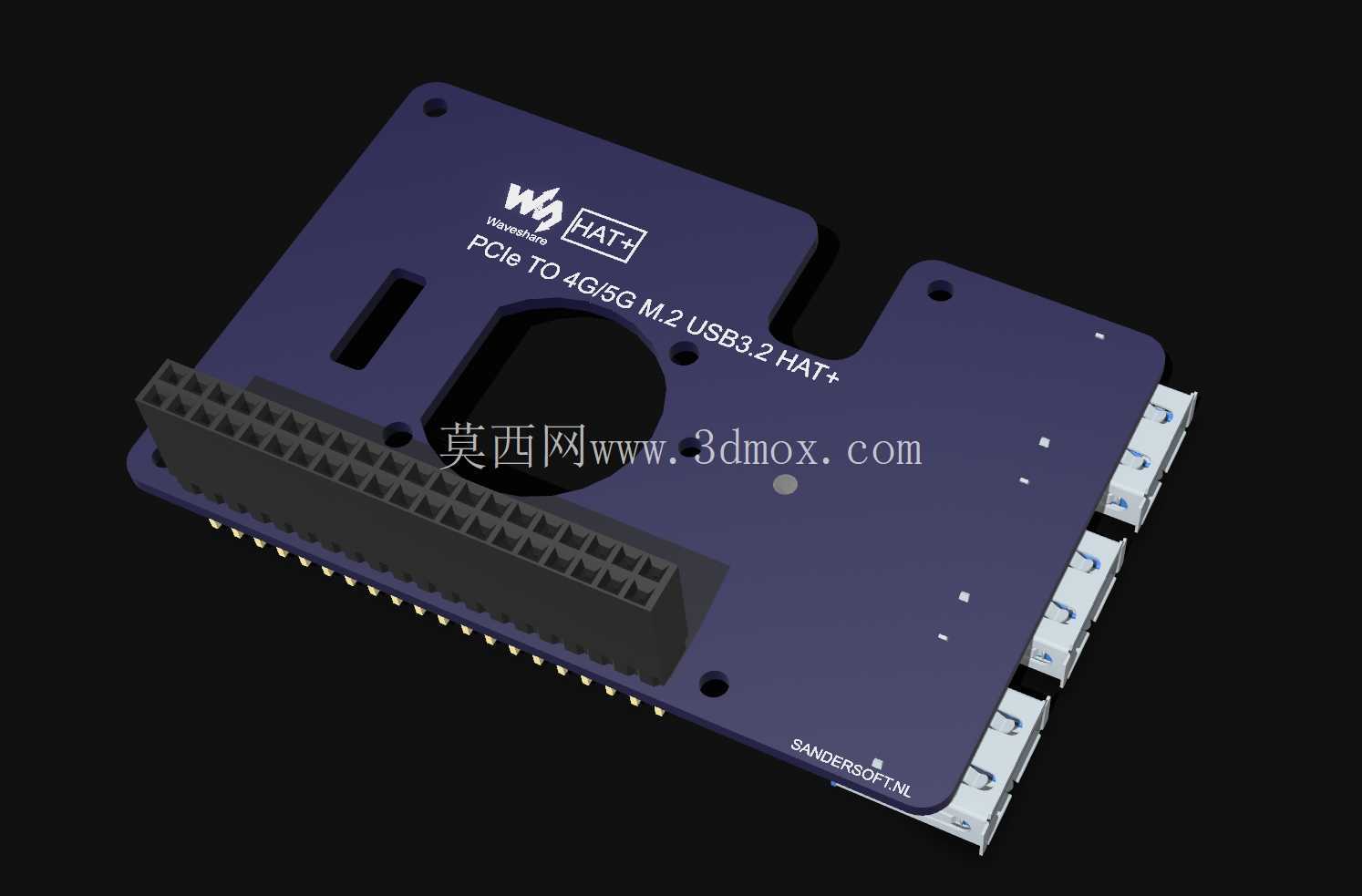

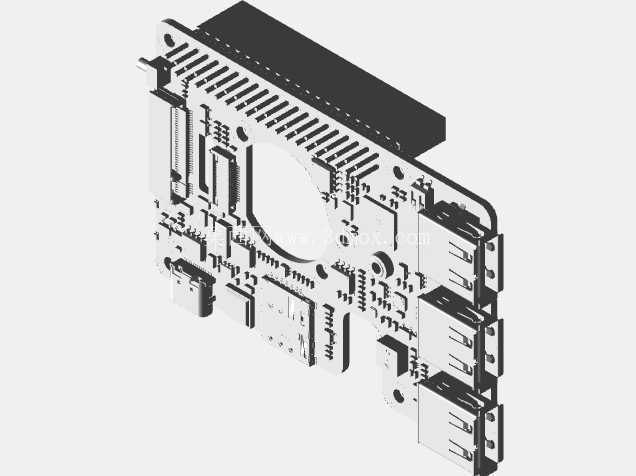

设计上首先要匹配树莓派的HAT+安装规范，整体板型轮廓完全贴合对应单板计算机的安装孔位，四个角预留的固定安装孔位置与主板安装孔一一对应，安装时可直接通过铜柱与主板固定，不会出现安装错位、遮挡主板原有接口的问题。板上特意预留的圆形避让区域，刚好避开主板上的核心处理器散热安装位，不会干涉原有散热片、散热风扇的安装，这点在做结构适配时是优先考虑的边界条件——很多第三方扩展板容易忽略主板原有散热结构的安装空间，导致装上扩展板后无法加装标准散热件，长时间高负载运行时出现过热降频，这款板型在轮廓设计阶段就把散热避让空间做了预留，板边的异形缺口也刚好避开主板侧方的原生接口区域，不会遮挡电源口、原生HDMI、以太网口等常用接口，安装后所有原生接口都能正常插拔使用。

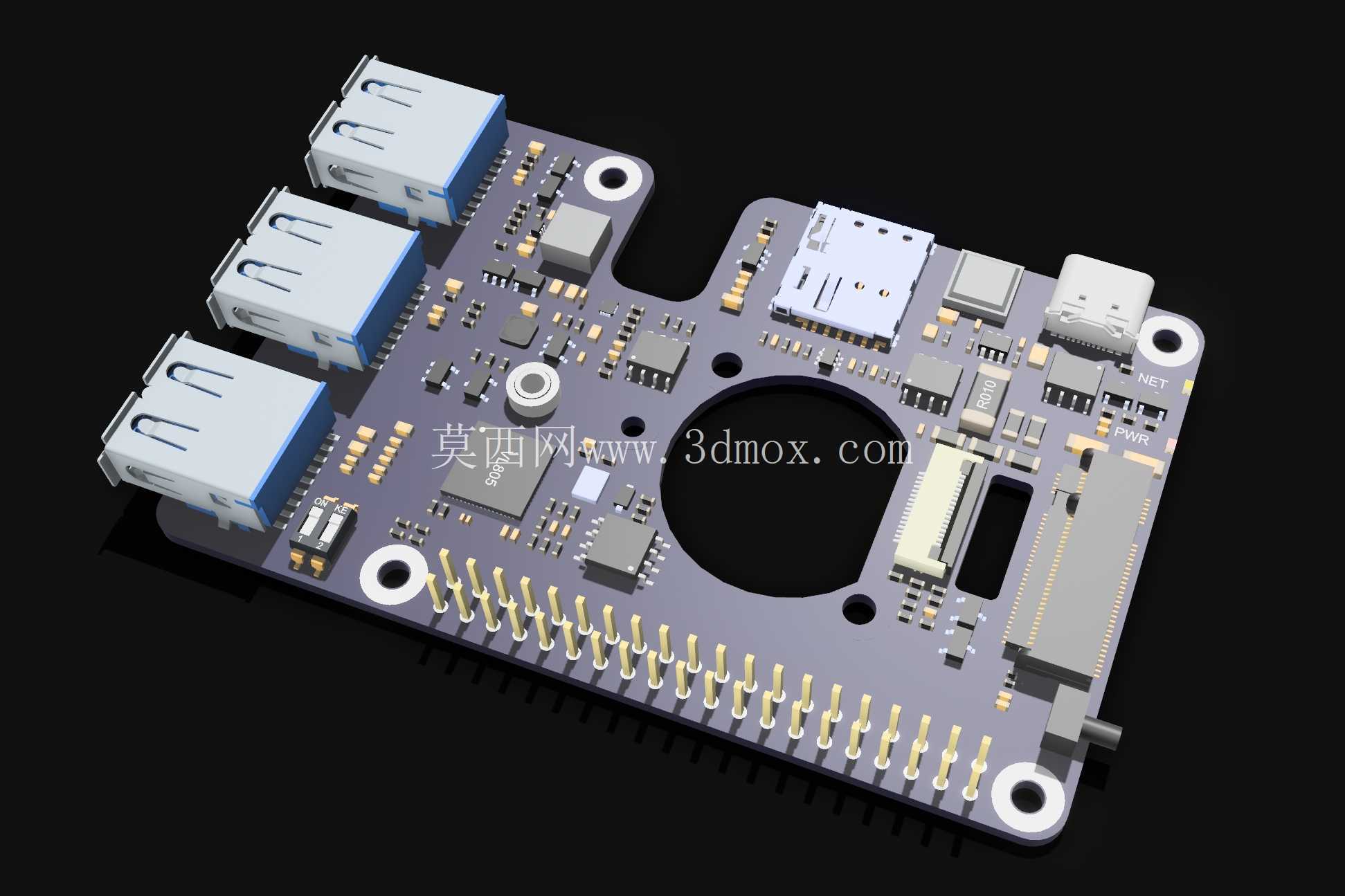

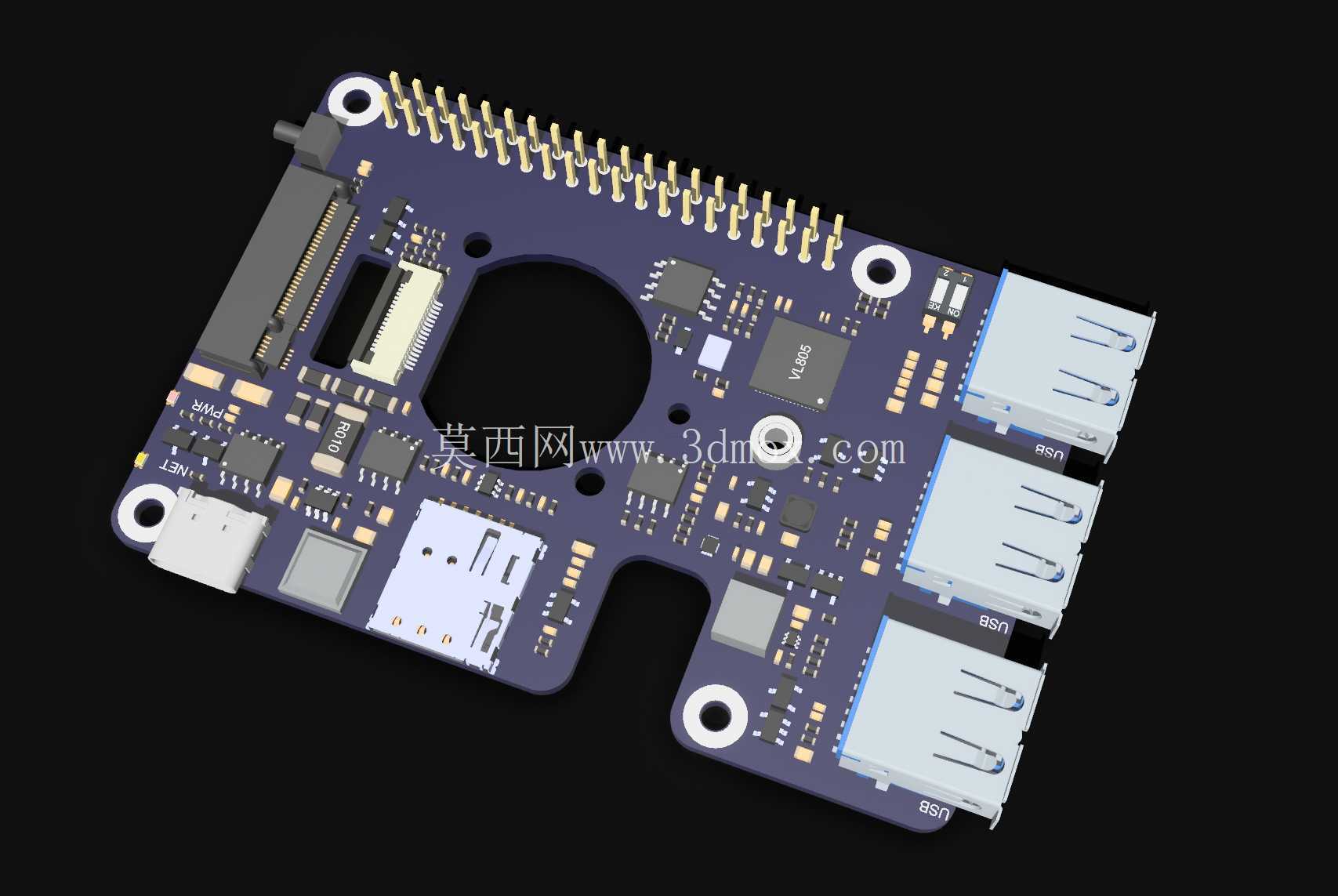

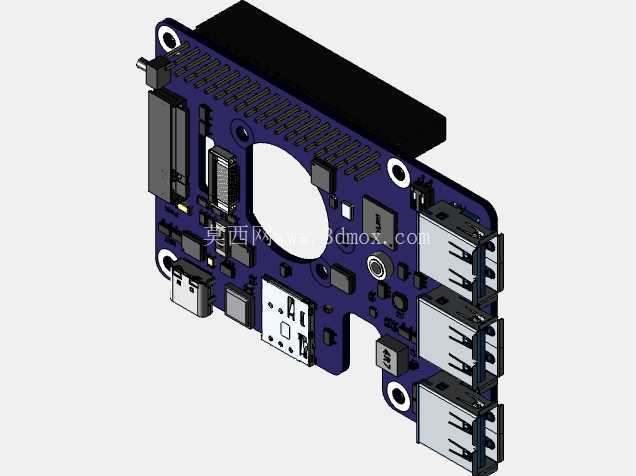

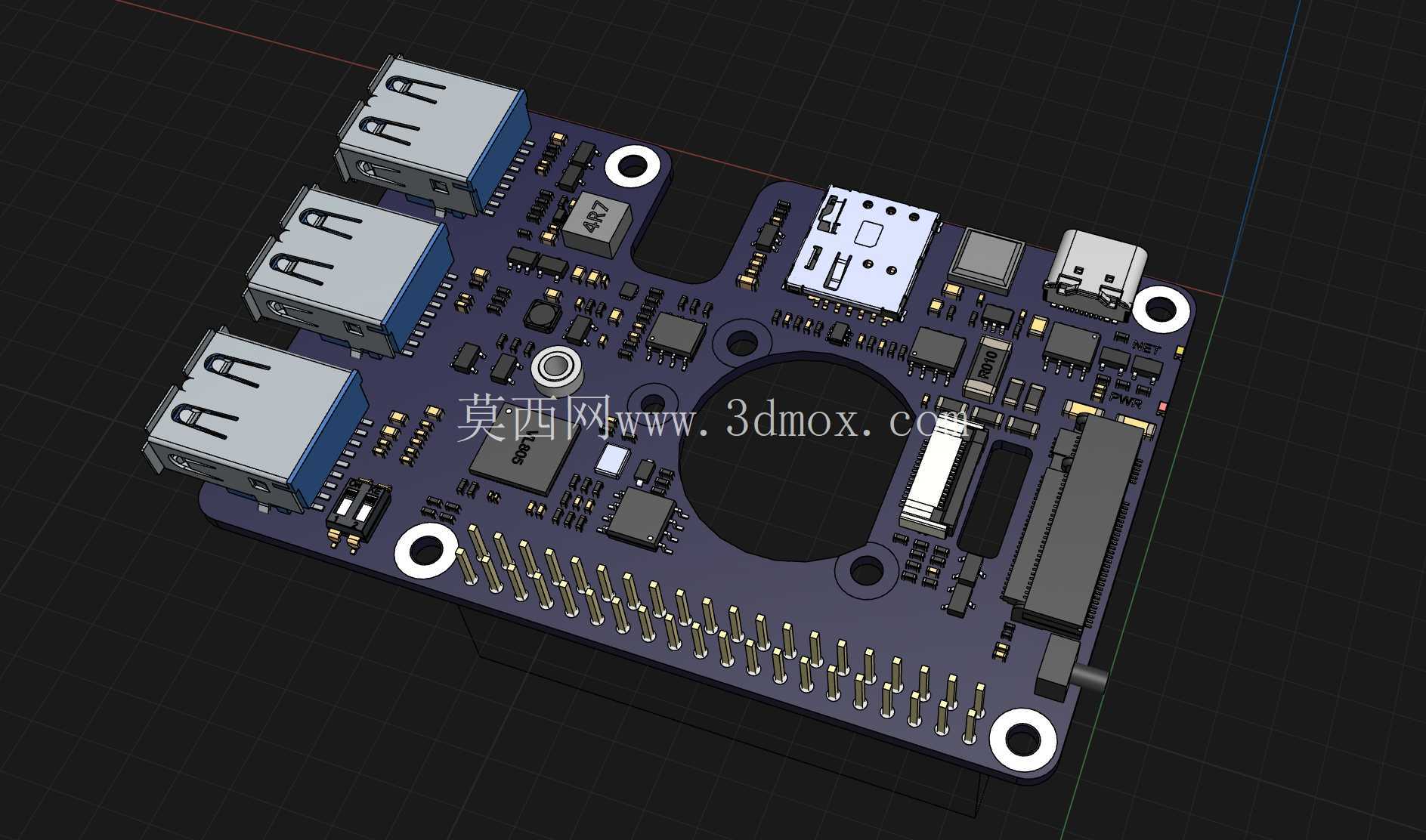

接口布局上，M.2 Key B接口设置在板侧靠近边缘的位置，方便4G/5G模组安装后外接天线，不会被板上其他元件遮挡天线走线；Nano SIM卡槽采用弹出式设计，布置在板侧易操作的位置，不用拆卸扩展板就能直接插拔SIM卡，适合需要频繁更换SIM卡的测试场景。三路USB3.2接口采用侧插式排布，接口朝向与主板侧边平行，插拔USB设备时不会和上方堆叠的其他HAT板产生干涉，每个USB接口都做了独立的信号完整性布线，保证5Gbps的传输带宽不会因为走线问题出现衰减，同时接口旁预留了足够的插拔空间，即使是体积较大的USB无线网卡、U盘、工业相机等设备，也不会出现相邻接口互相遮挡无法插入的问题。板上的40Pin GPIO排针采用加长排针设计，安装后排针顶部依然可以外接其他扩展板，不会因为堆叠这块扩展板就占用全部GPIO资源，方便用户继续叠加传感器、显示屏等其他功能模块。

电路结构布局上，电源管理模块布置在靠近GPIO供电引脚的位置，缩短大电流供电路径，减少线路压降，能为5G模组提供足够的峰值电流——5G模组在发射信号时峰值电流可达3A，要是供电路径过长、线宽不足，很容易出现模组重启、掉线的问题，设计时特意加宽了电源走线宽度，在模组供电引脚旁布置了足够的滤波电容，保证供电稳定性。信号走线上，PCIe信号走等长差分线，控制阻抗在规范要求范围内，避免高速信号出现反射、串扰，USB3.2的高速差分对也做了等长处理，保证高速传输时的信号完整性。板上的ESD防护器件布置在各个对外接口的入口位置，SIM卡接口、USB接口、天线接口都加了ESD防护，避免户外使用时静电打坏器件，提升工业场景下的运行可靠性。

从安装边界尺寸看，整块扩展板的厚度控制在标准HAT板规范范围内，板上最高元件的高度不超过12mm，叠加安装后整体高度不会超过常规树莓派外壳的内部容纳空间，用户可以直接把装好扩展板的整套设备装入标准树莓派外壳，不用额外定制加高外壳。板上预留的固定孔位兼容M2.5规格的铜柱，和市面上主流的树莓派安装配件完全通用，不需要额外采购特殊规格的固定件。在实际选型使用时，只要是符合40Pin GPIO标准排布、支持PCIe通道引出的单板计算机，都能适配这块扩展板，不用修改结构就能直接安装，对于做嵌入式集成的开发者来说，能大幅减少硬件适配的工作量，不用自己重新画PCB、做结构设计，直接通过这块扩展板就能快速实现蜂窝网络通讯和高速USB接口扩展，缩短产品开发周期。

另外在细节设计上，板上的状态指示灯布置在靠近板边的位置，安装后可以从外壳的指示灯开孔处看到电源、网络、USB的工作状态，不用拆开外壳就能判断设备运行情况。SIM卡槽旁做了清晰的插卡方向标识，避免用户插反SIM卡导致识别失败。M.2接口的固定螺柱位置兼容2242规格的M.2模组，市面上主流的4G/5G M.2模组都能直接固定安装，不需要额外调整固定位置。整体板型的边角做了圆角处理，没有尖锐的毛刺，安装时不会划伤手，也不会刮坏连接线材。
