树莓派适配多通道电机驱动控制扩展板

在小型移动机器人、桌面级遥控车这类嵌入式智能载具的开发流程里，核心控制板的外设扩展能力一直是决定开发周期长短的关键因素，这款适配树莓派的电机驱动扩展板，正是针对这类场景做的集成化设计。从实际应用场景来看，这类扩展板主要面向教育类机器人开发、小型智能巡检载具、桌面级机械臂控制等场景，解决树莓派原生IO口驱动能力不足、外设接口分散的问题，不需要开发者额外堆叠多块功能模块，减少布线复杂度的同时也能缩小整体控制单元的体积。

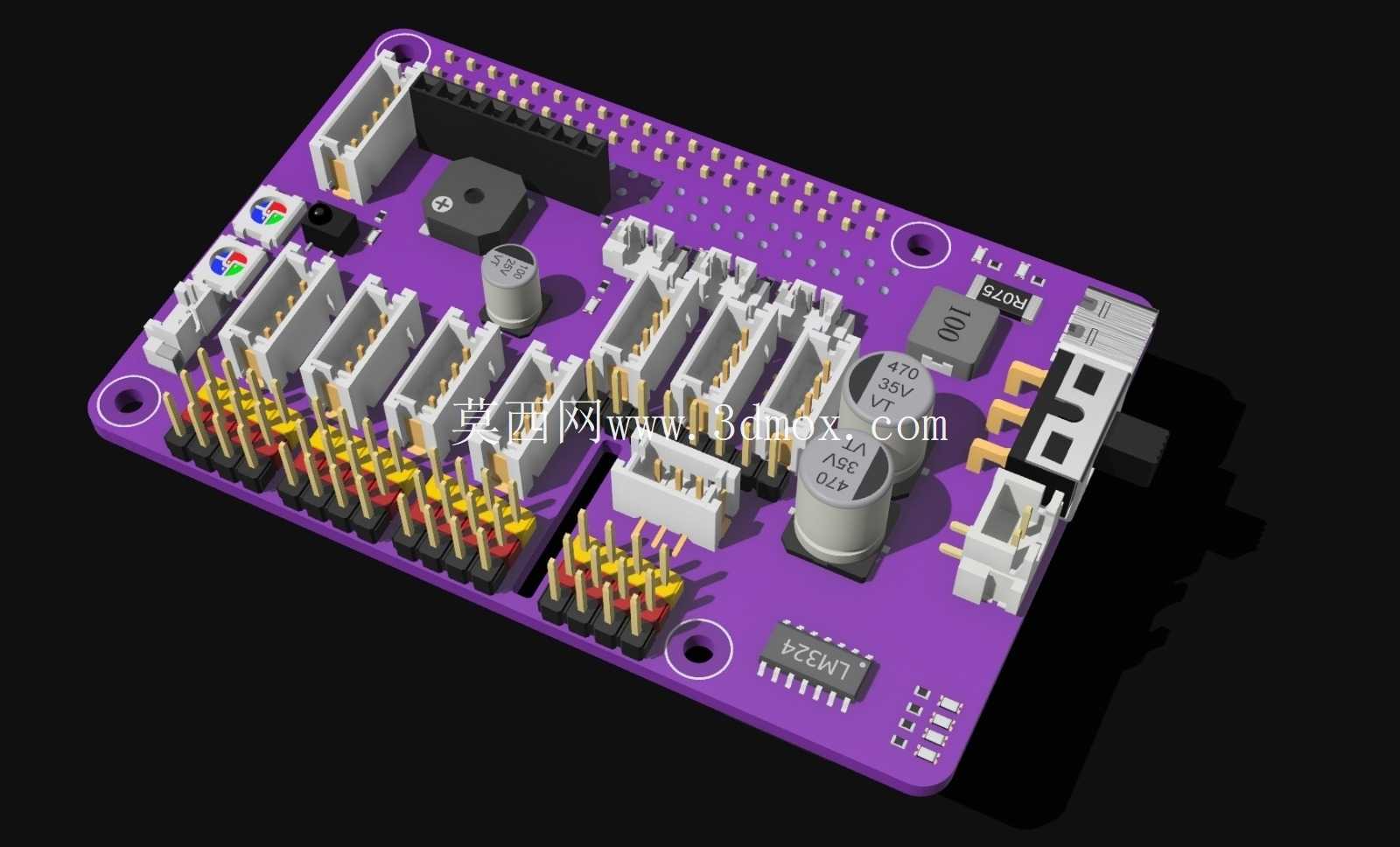

从功能集成度来看，这块板卡整合了多路直流电机驱动通道、舵机控制接口、LED驱动回路、ADC采集通道以及PCA9685控制芯片，单块板卡就能完成移动载具的动力输出控制、转向舵机驱动、状态灯光调控、模拟传感器信号采集这几类核心需求，不需要额外搭配舵机驱动板、AD转换模块等分立部件。在电路布局上，板载的电解电容分别布置在电源输入回路和电机驱动输出端附近，能够有效滤除电机启停时产生的电压尖峰，避免反向电动势干扰树莓派的核心运行，降低载具运行时出现主控复位、通信中断的概率；板载的电源管理芯片可以适配宽范围的输入电压，通过板上的稳压回路为树莓派和外接传感器提供稳定的供电，不需要额外为外设单独布置供电线路。

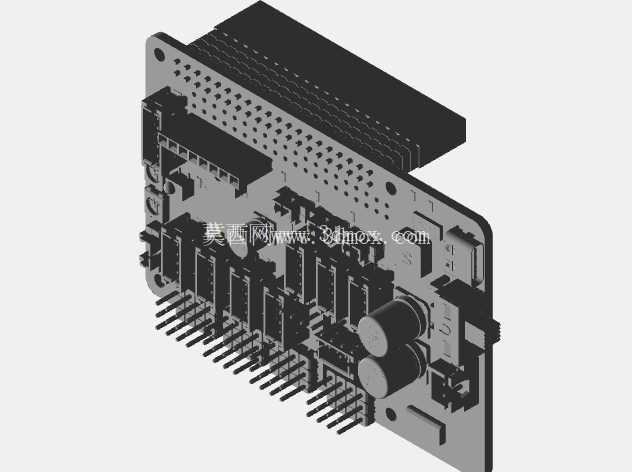

从安装边界和结构设计来看，板卡整体采用标准的树莓派HAT安装孔位，四个角的定位孔尺寸和间距完全匹配树莓派3B、4B等主流型号的安装孔，直接通过铜柱堆叠就能完成固定，不需要额外设计转接支架。板上的所有外接接口都采用侧向和向上布置的方式，排针、接线端子的高度经过统一核算，堆叠安装后不会和树莓派本体的以太网口、USB接口产生空间干涉，外接的电机线、舵机线、传感器线可以直接从板卡侧面接出，不会出现线缆弯折过度的问题。接口排布上，大电流的电机驱动端子布置在板卡的一侧，小信号的舵机接口、传感器接口布置在另一侧，强弱电回路在PCB布局上做了分隔处理，减少大电流走线对小信号采集的干扰，板上的拨码开关、状态指示灯都布置在板卡边缘位置，堆叠安装后依然可以方便操作拨码、观察运行状态。

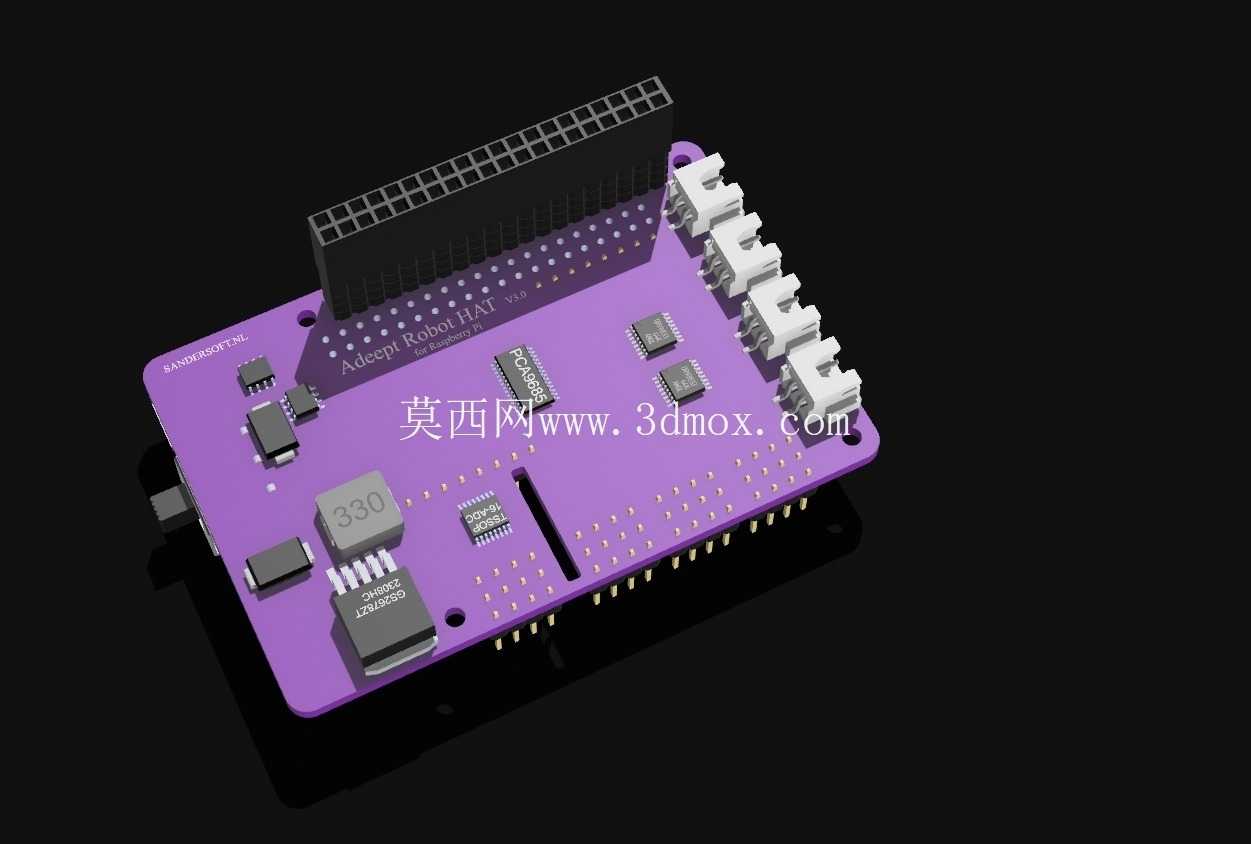

从设计思路来看，这款板卡没有追求过多冗余的功能接口，而是围绕小型移动载具的核心控制需求做功能裁剪，把常用的电机、舵机、灯光、模拟量采集功能做了高度集成，PCB采用紫色阻焊设计，丝印标注清晰，每个接口的功能定义、引脚顺序都在板上有明确标识，接线时不需要反复查阅手册，能够降低接线错误的概率。板上预留的I2C扩展接口还可以外接更多的传感器模块，在不需要更换主控板的前提下扩展更多功能，适配不同的开发需求。对于结构设计从业者来说，在做小型智能载具的结构设计时，只需要按照标准树莓派加HAT扩展板的堆叠尺寸预留安装空间即可，不需要单独为每个分立模块设计固定位，能够有效缩小载具的内部空间占用，让整体结构更加紧凑。在实际装配过程中，板卡上的接线端子采用插拔式设计，后期维护更换部件时不需要重新焊接线路，直接拔插端子就能完成部件更换，降低后期维护的难度。板载的蜂鸣器可以提供状态提示音，在载具开机、故障、低电压时给出声音反馈，不需要额外外接提示部件。
