大众高尔夫MK4中央扶手控制台锁扣结构

　　该锁扣结构应用于乘用车主副驾之间的中央扶手控制台开合锁定场景，日常使用中承担扶手箱盖的闭合锁止、开启解锁功能，是驾乘人员频繁接触的内饰功能件，直接影响扶手箱储物空间的使用体验与内饰操作质感。设计阶段首先匹配对应车型扶手控制台的安装腔体边界，锁扣主体的卡扣定位结构完全适配扶手箱盖预留的安装卡槽，无需额外打孔或修改原车内饰结构即可完成装配，配套的复位弹簧选用直径8毫米、自由长度约12毫米的规格，弹簧刚度经过反复调校，既保证解锁按压时的反馈力度适中，不会出现按压过硬操作费力的问题，也能避免锁舌回弹无力导致的锁止失效情况。锁扣的外形轮廓完全贴合扶手箱盖前端的弧形造型，安装后与周边内饰面的缝隙均匀控制在0.5毫米以内，

　　不会出现突兀的凸起或凹陷，破坏内饰整体的视觉一致性。锁舌的锁止行程设计为3毫米，刚好卡入控制台底座的锁止卡槽内，锁止状态下可承受150N的向上抬升力，正常使用过程中不会出现扶手箱盖自行弹开的问题，即使车辆行驶在颠簸路面，也能保持稳定的锁止状态，避免储物空间内的物品滑落。材料选用方面优先考虑尼龙等耐高温工程塑料，这类材料在夏季车内高温环境下不会出现软化变形，低温环境下也不会发生脆裂，能够适应车内-30℃到85℃的工作温度范围，同时具备良好的耐磨性能，经过上万次开合循环后，锁舌与卡槽的配合面磨损量小于0.1毫米，不会出现锁止间隙过大导致的旷量异响。设计过程中对锁扣的受力路径做了针对性优化，按压解锁的受力点位置设置了加强筋结构，

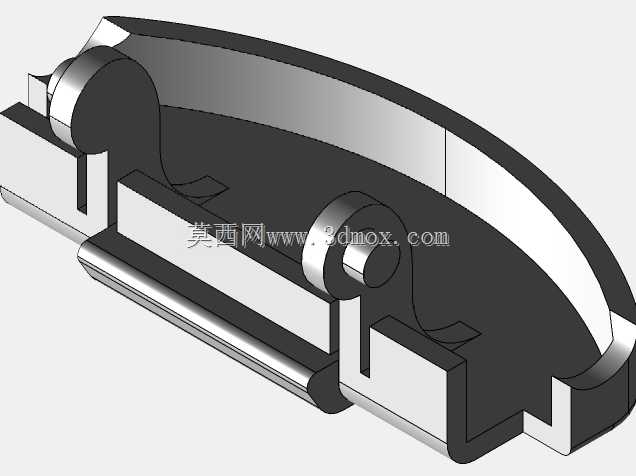

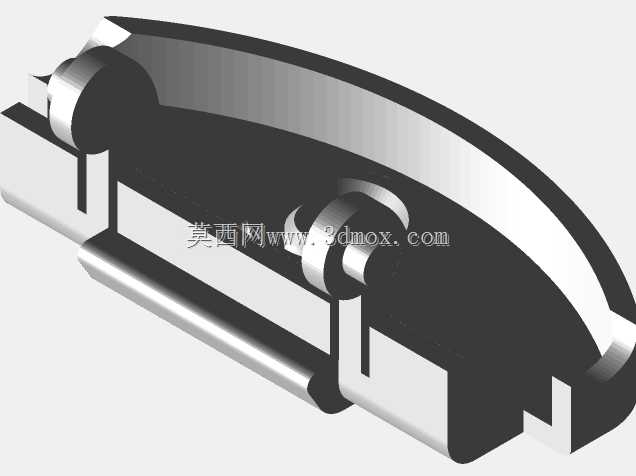

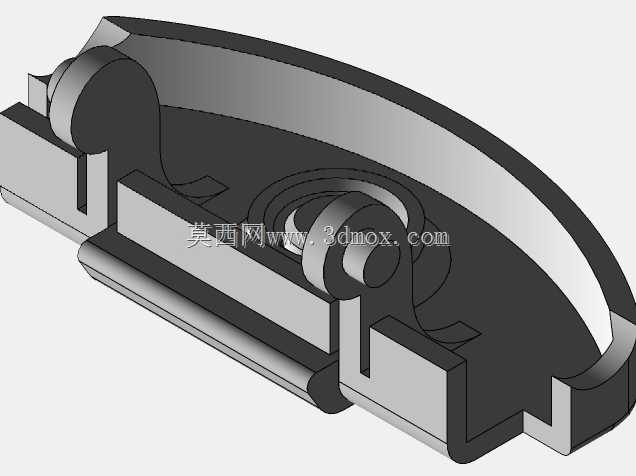

　　将按压力均匀分散到整个锁扣主体，避免局部应力集中导致的按压断裂问题，两侧的安装卡扣做了倒钩防脱设计，装配到位后会发出清晰的卡扣到位反馈声，确保安装牢固不会在使用过程中松脱。配套的弹簧安装位做了定位柱设计，弹簧套在定位柱上，不会在反复伸缩过程中出现移位、卡滞的情况，保证解锁和锁止动作的顺畅性。该锁扣的替换安装操作简便，无需专业工具即可完成旧件拆卸与新件装配，能够解决原车锁扣老化断裂、弹簧失效导致的扶手箱无法锁止、开合异响等常见故障，恢复扶手控制台的正常使用功能。建模过程中完全还原实物的装配公差，所有配合面的尺寸公差控制在±0.1毫米，确保3D打印制作的样件能够直接装车使用，无需额外打磨修整，对于DIY维修、自制替换件的用户十分友好，同时也可作为汽车内饰件设计的参考案例，用于同类扶手锁扣结构的设计开发参考，帮助设计人员快速理解内饰锁扣件的受力逻辑、安装匹配要点与材料选型思路。
