雷诺货车洗涤液储液罐替换瓶盖

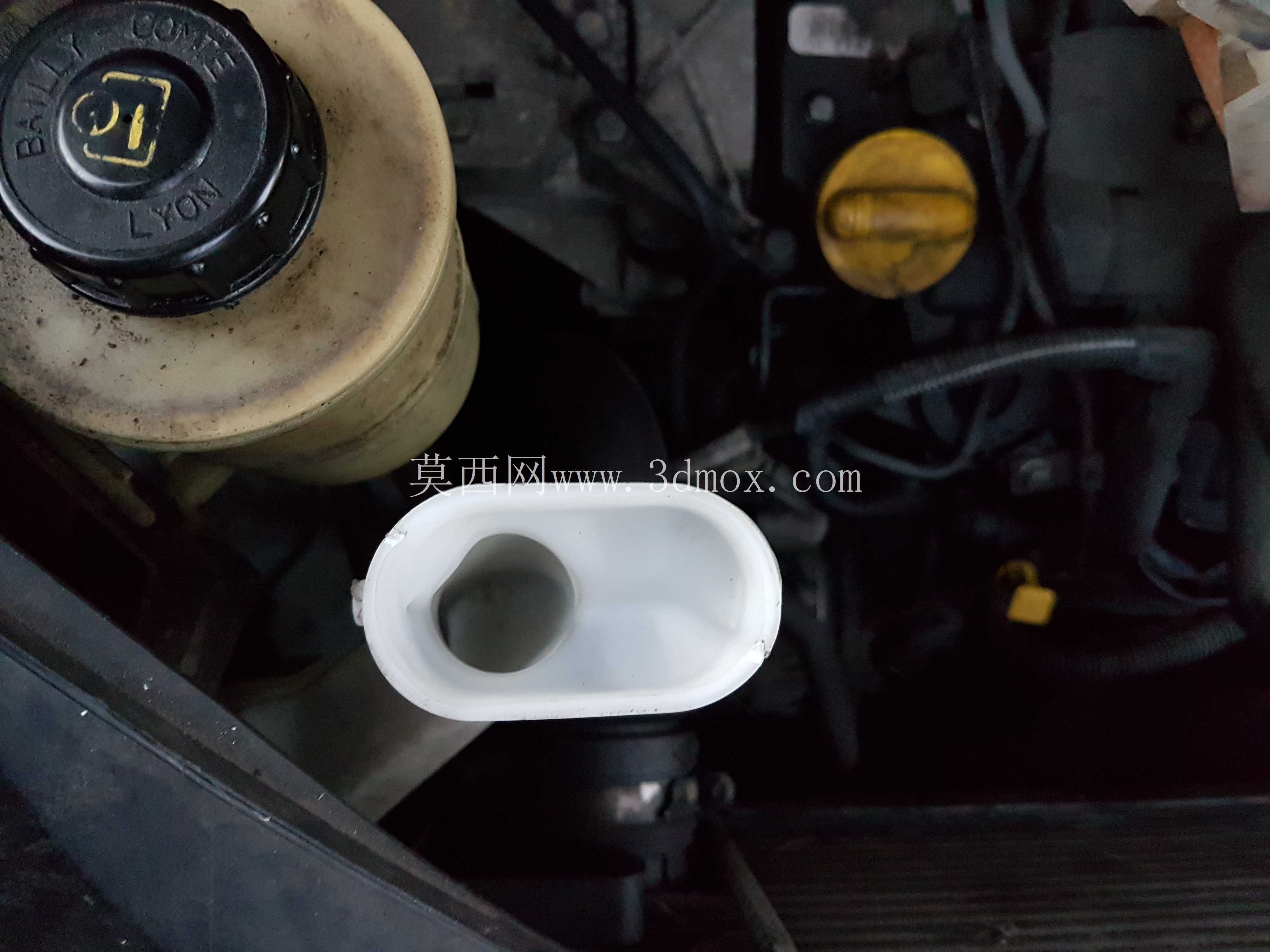

跑长途干线物流的雷诺Master系列货车，风挡洗涤液储液罐的原厂瓶盖属于高频损耗件，长期暴露在发动机舱的高低温交变环境里，原厂采用的柔性塑料连接带很容易出现疲劳脆断，一旦连接带断裂，瓶盖在加注洗涤液后很容易因机舱振动脱落，或是在开盖加注时不慎掉入机舱缝隙，不仅会导致洗涤液溅洒、储液罐口进入灰尘杂质堵塞喷液管路，极端情况下脱落的瓶盖还可能卡入周边传动皮带引发机械故障，这类小配件单独采购原厂件周期长、成本高，很多跑运输的司机都会选择自制替换件解决问题。

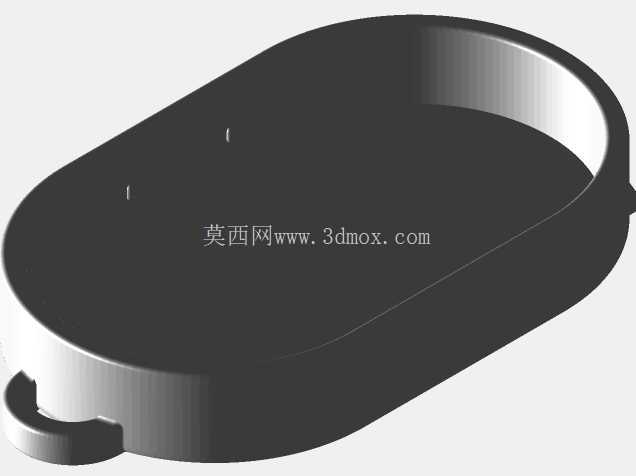

这款替换瓶盖的设计完全围绕FDM熔融沉积3D打印工艺做了适配优化，首先在结构上取消了原厂易断裂的柔性塑料连接带，改为在瓶盖侧缘设计一体化的拉环结构，拉环与瓶盖主体采用同材质一体打印成型，不需要额外装配柔性连接件，从根源上解决了连接带疲劳断裂的问题。拉环的尺寸做了针对性优化，内径刚好可以穿过普通扎带，安装时可以用扎带穿过拉环固定在储液罐周边的固定支架上，既保留了原厂瓶盖防丢的功能，又规避了柔性连接带的寿命短板。

密封配合面的设计上，瓶盖与储液罐加注口的配合段做了曲线变平处理，没有采用常规的全圆周螺纹结构，而是针对雷诺Master储液罐口的卡扣式定位结构做了适配，配合段的曲面做了0.2mm的公差预留，既保证安装后可以卡紧定位不会因振动松脱，又降低了FDM打印时的支撑需求，打印时不需要添加额外支撑结构，打印完成后只需要简单去除层纹毛刺就可以直接安装使用，大幅降低了打印后的处理成本。

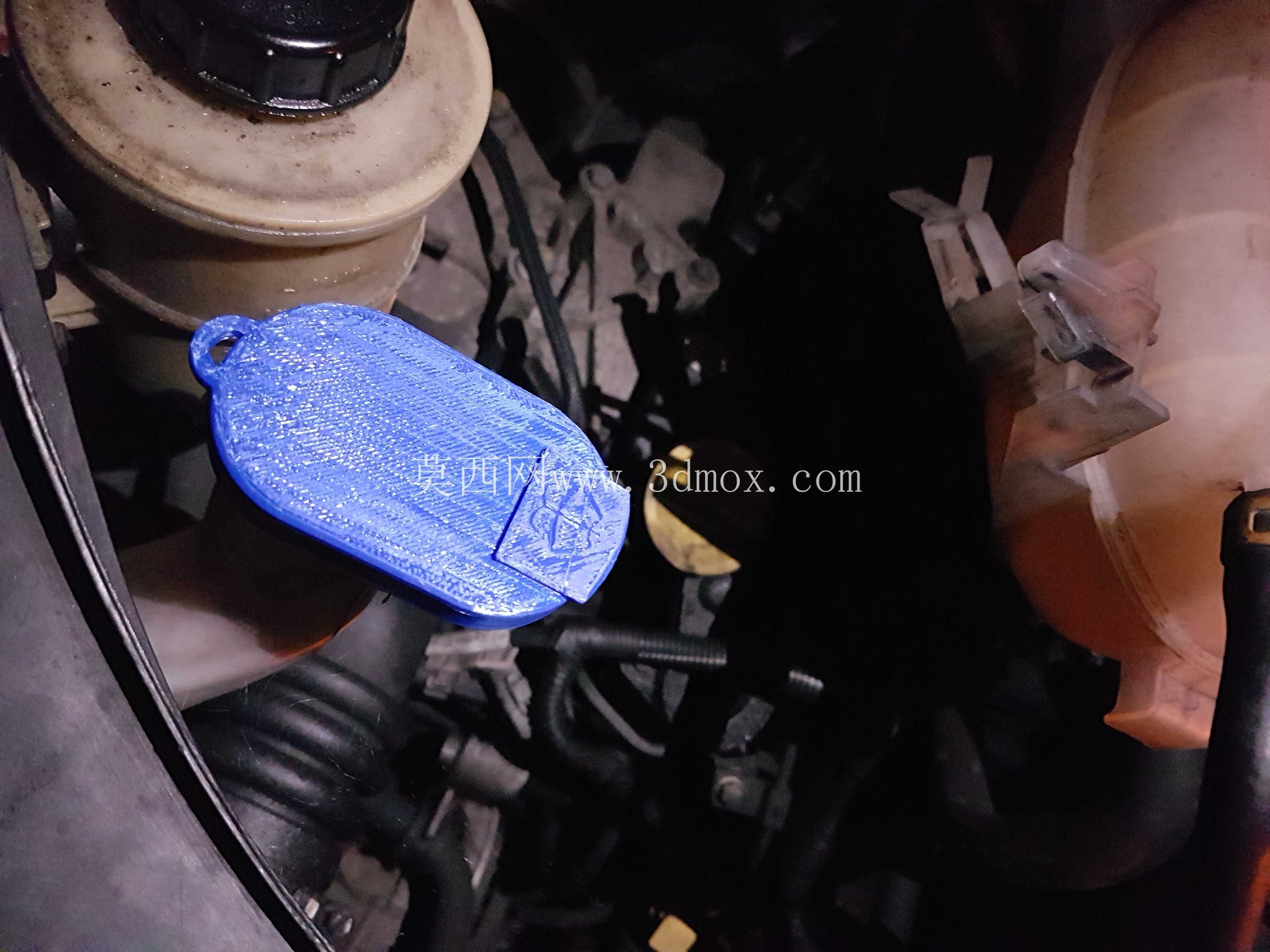

安装边界尺寸上，瓶盖的整体外轮廓完全参照原厂瓶盖的尺寸设计，最大外径与原厂件保持一致，安装后不会与周边的发动机舱管线、膨胀壶壳体产生运动干涉，瓶盖顶部的厚度做了适度加强，比原厂瓶盖增加了1.2mm的壁厚，能够承受发动机舱内更高的温度冲击，不会像原厂薄款瓶盖那样在夏季高温下出现翘曲变形导致密封失效。密封面的内侧设计了一圈环形的压紧凸台，安装后凸台会压紧储液罐口的端面，配合普通的橡胶密封垫就可以达到和原厂件一致的密封效果，避免车辆行驶过程中洗涤液从罐口晃出溅到周边零部件上。

从实际使用场景来看，这类替换件主要面向个体货运司机、小型维修厂的快速维修需求，采用普通PLA材质就可以在桌面级FDM打印机上完成制作，打印时长控制在1小时以内，材料成本不到两块钱，相比等待数天的原厂配件采购周期，能够快速解决车辆的小故障，避免因为一个小瓶盖影响运输排班。设计过程中没有做多余的装饰性结构，所有结构都围绕功能实现、打印便利性、安装可靠性三个核心维度展开，配合面的公差经过多轮打印测试调整，既不会因为尺寸过紧导致安装困难，也不会因为尺寸过松出现行驶中脱落的问题，拉环的位置做了偏心设计，安装后拉环朝向储液罐外侧，方便加注洗涤液时手指勾住拉环开盖，不需要额外工具就可以完成拆装操作。

考虑到FDM打印的层间结合强度特性，瓶盖的受力部位都做了圆角过渡，没有尖锐的直角结构，避免打印过程中出现应力集中，导致安装时受力开裂。整体结构没有薄壁、细柱等难打印的特征，即便是入门级的桌面3D打印机，采用0.2mm层厚、20%填充率的参数就可以打印出满足使用强度要求的成品，不需要特殊的打印参数调整，普通用户只要有基础的FDM打印操作经验就可以独立完成制作，打印完成后不需要做打磨、粘接等后处理工序，直接套上密封垫就可以装车使用。
