C5科尔维特前转向节逆向结构设计

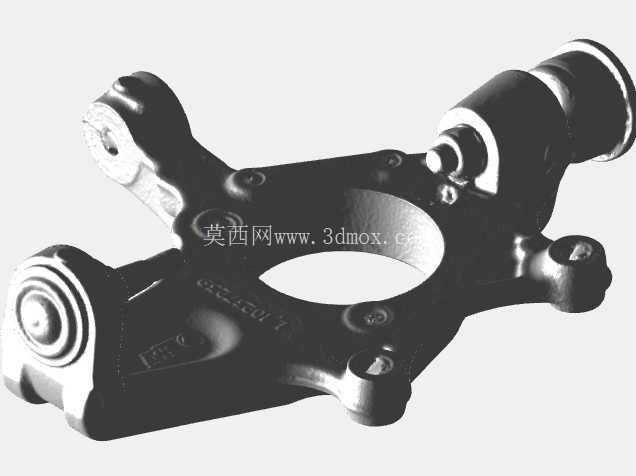

在乘用车底盘系统的开发与改装迭代过程中，转向节作为连接悬架、转向拉杆、轮毂轴承、制动卡钳的核心承载构件，其几何精度直接决定了四轮定位参数的保持性、转向响应灵敏度以及制动工况下的结构可靠性。本次逆向还原的C5科尔维特前转向节，针对原车铸造毛坯表面的铸造缺陷、分型面飞边以及非加工面的不规则起伏做了参数化重构，没有直接复刻扫描得到的毛坯粗糙表面，而是按照CNC加工的坯料成型逻辑对非配合曲面做了光顺处理，既保留了所有硬点的空间位置精度，也让重构后的模型更适配后续的性能仿真、改装件开发以及小批量定制加工的工艺需求。

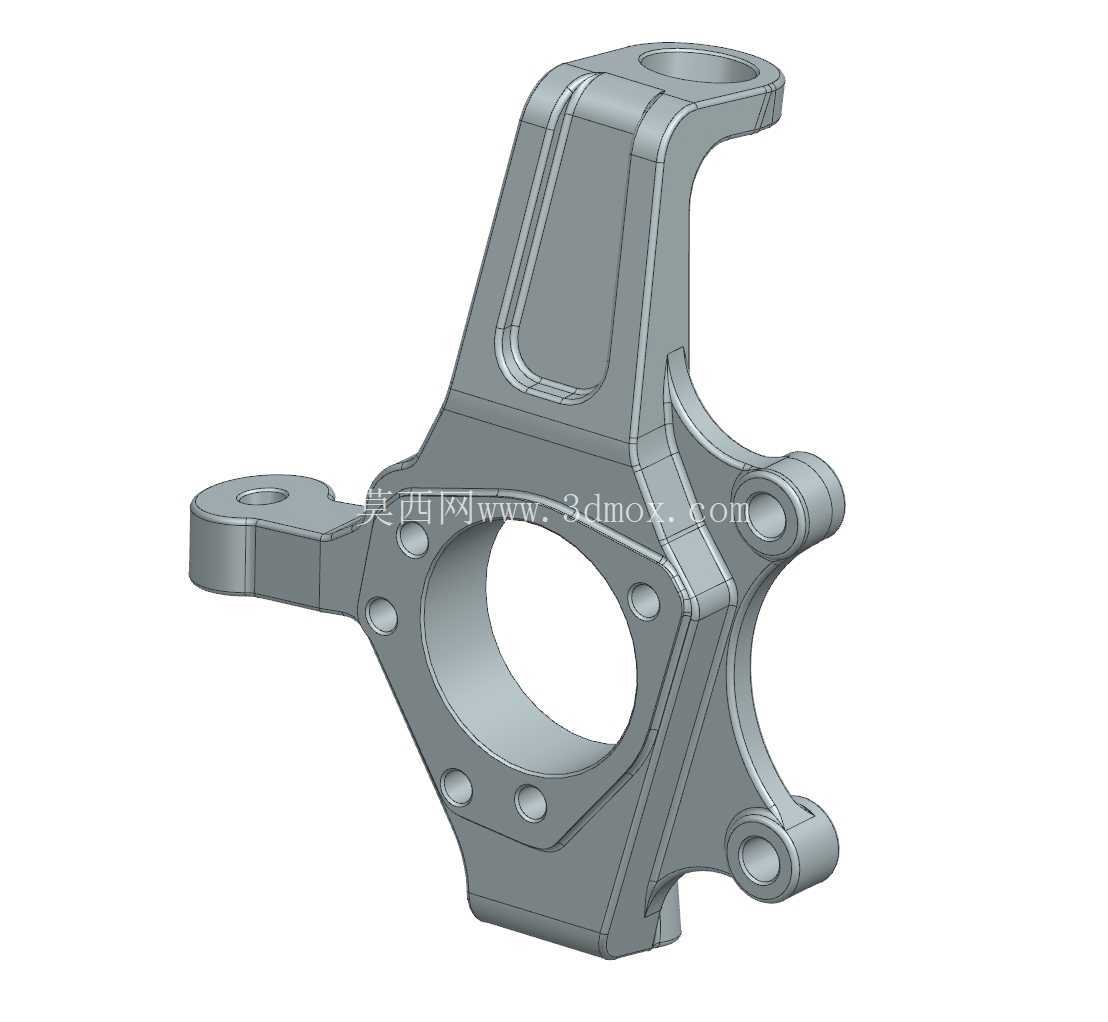

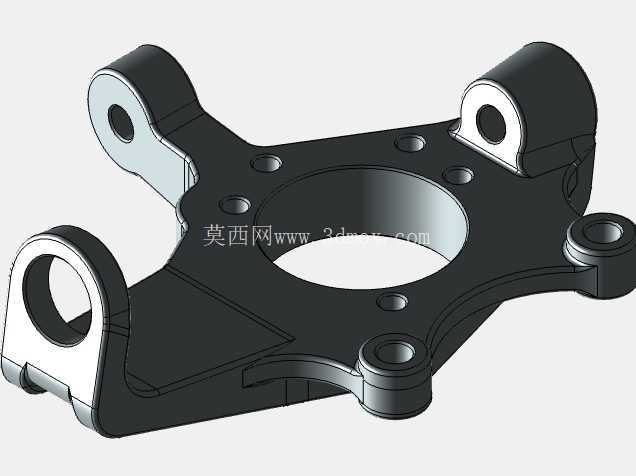

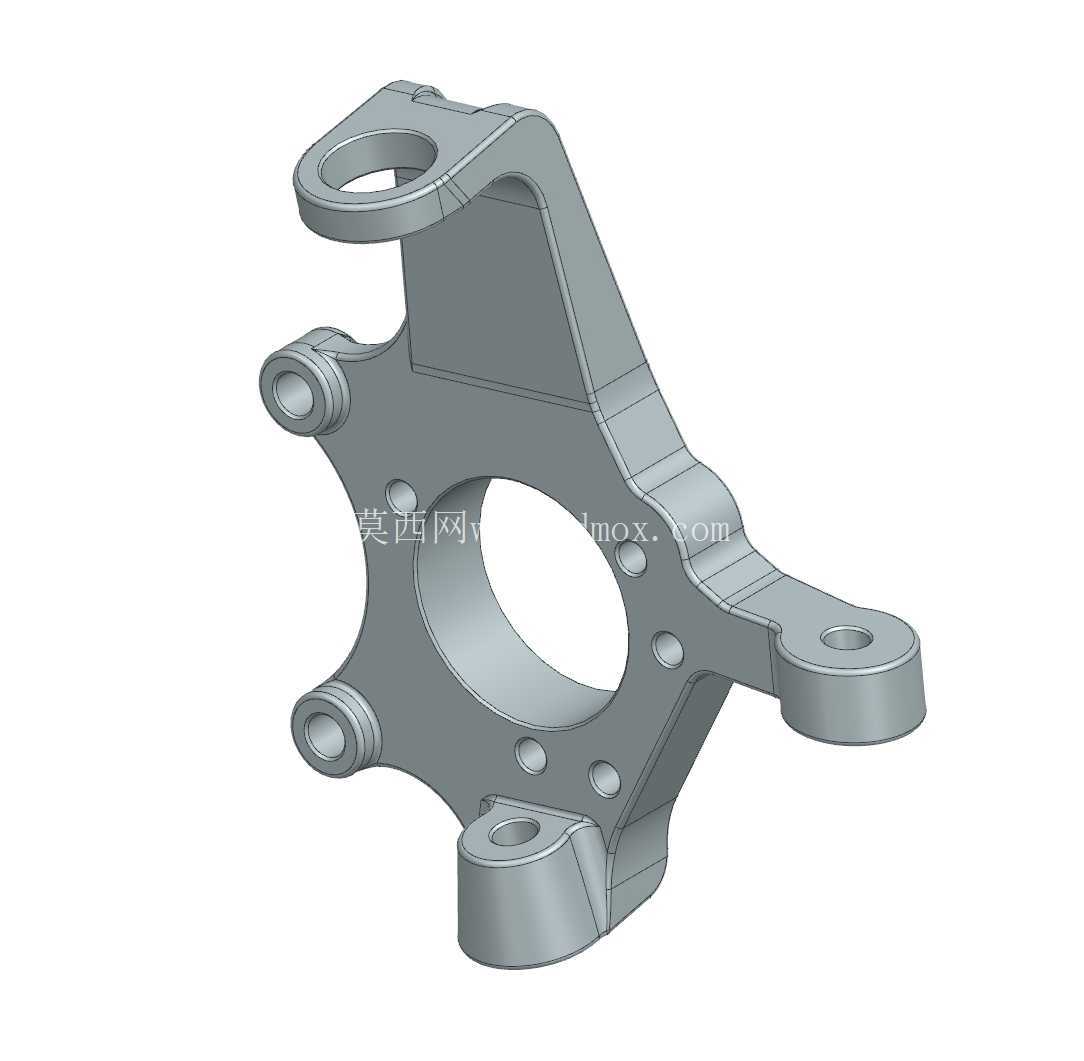

从实际装车的应用场景来看，该转向节适配科尔维特C5车型的前悬麦弗逊结构，核心功能是承担行驶过程中来自路面的垂向、纵向、侧向冲击载荷，同时作为转向动作的最终执行构件，将转向拉杆的直线位移转化为车轮绕主销的转动，实现车辆的转向操控。在功能特性上，模型严格还原了三个核心安装区域的几何边界：中心大孔为轮毂轴承安装位，其孔径公差、端面跳动基准完全匹配原车轴承的压装要求，周围均匀分布的螺栓孔位与原厂轮毂单元的安装孔距完全对齐，保证轴承压装后不会出现偏磨、松旷的问题；上方的叉形结构为减震器安装座，两个同轴孔的轴线垂直度、孔间距严格对应原厂减震器下支座的连接尺寸，确保主销内倾、后倾的定位参数与原厂设计一致，避免改装后出现跑偏、轮胎偏磨的问题；侧面的凸台结构分别对应转向拉杆球头安装位、制动卡钳安装座以及下摆臂球头连接点，所有安装面的平面度、螺纹孔位置度都与扫描数据的硬点坐标完全匹配，不需要额外做适配修改即可直接用于配套部件的装配校验。

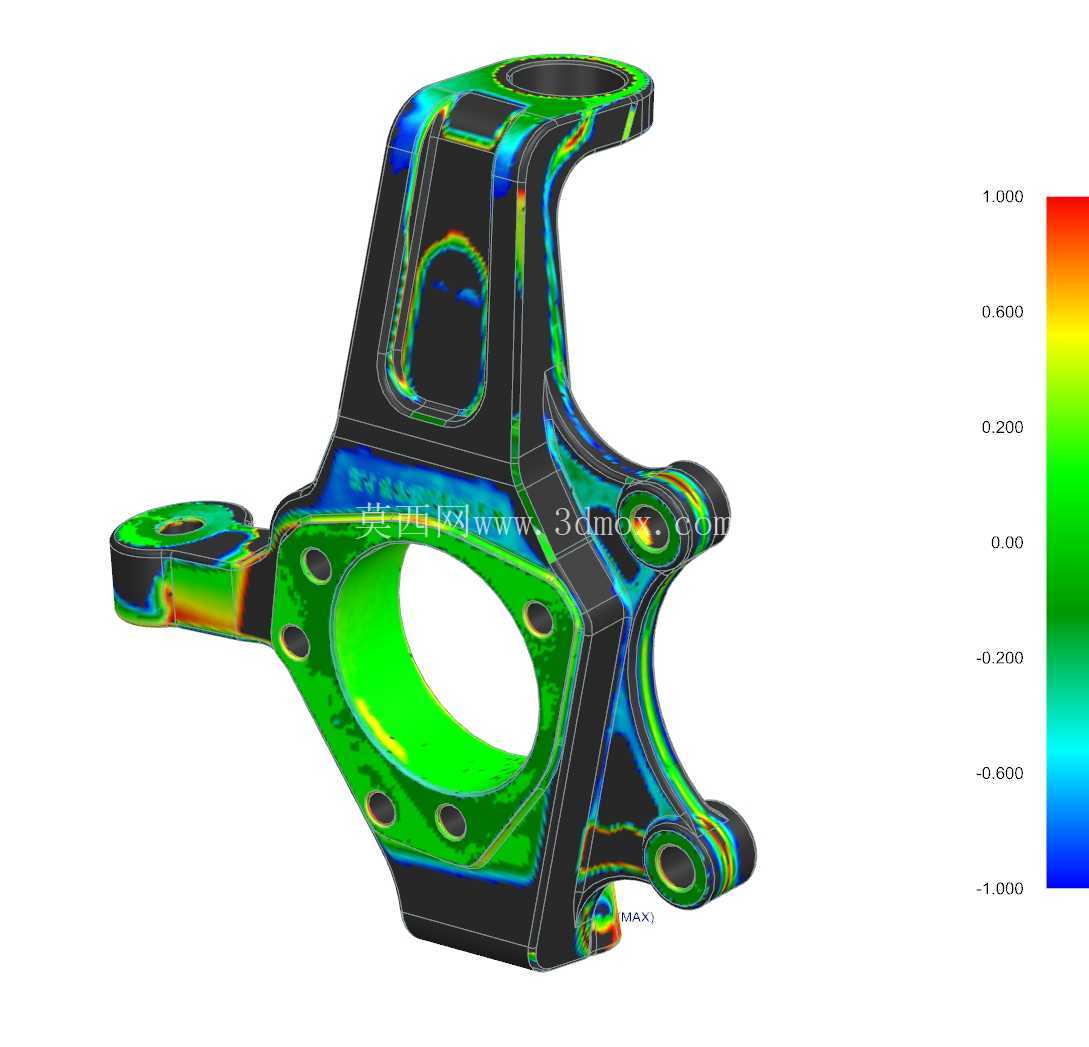

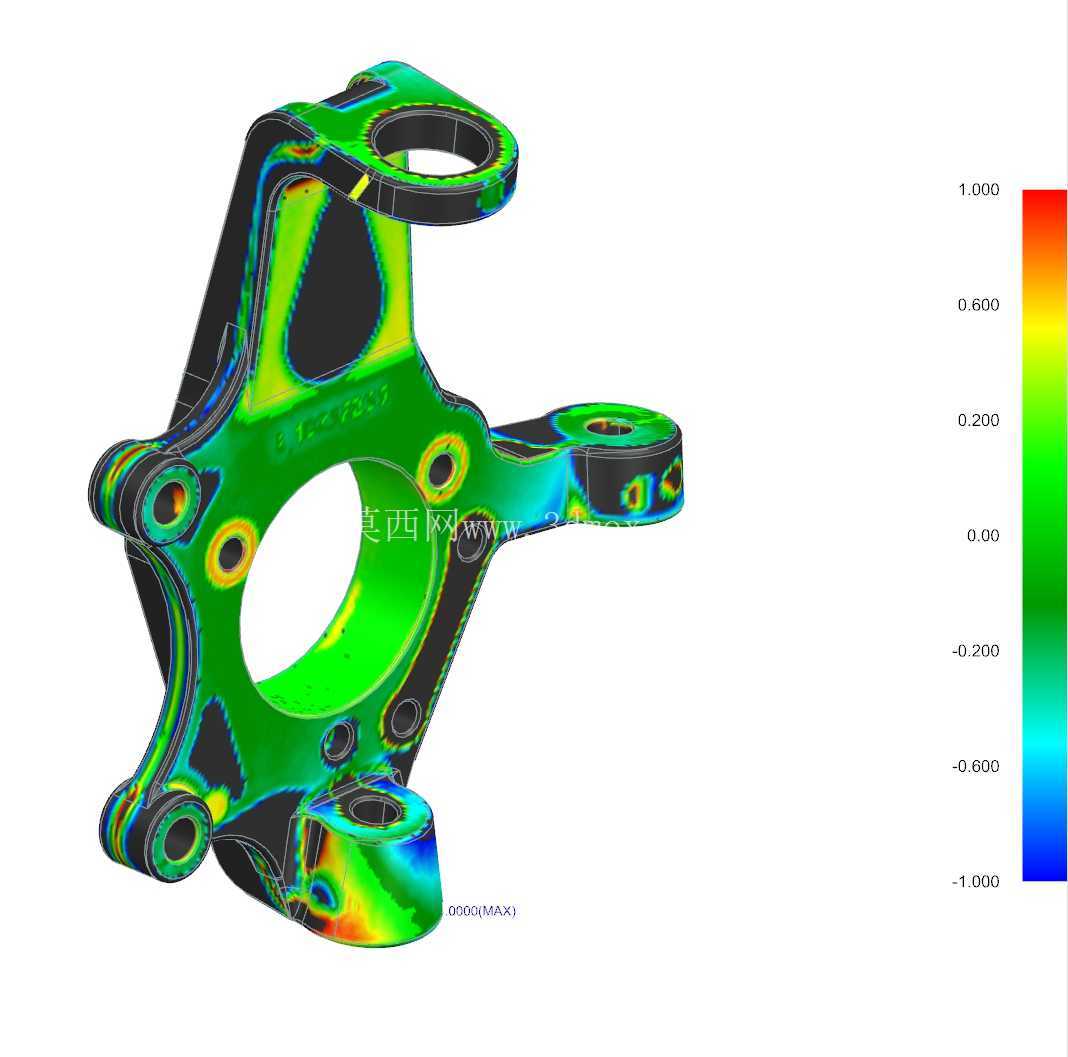

在设计思路上，本次逆向没有走“点云直接铺面”的快速逆向路线，而是先从扫描点云中提取所有安装硬点的空间坐标、配合面的基准轴线与平面，先搭建参数化的骨架模型，再逐步填充连接区域的结构曲面。对于非配合的过渡区域，没有保留原始铸造表面的凹凸缺陷，而是按照等强度设计的逻辑做了曲面光顺，在保证安装硬点位置零偏差的前提下，让整体结构的应力传递路径更顺畅，避免原始铸造缺陷带来的应力集中问题。重构过程中特意对螺栓孔的凸台、加强筋的圆角做了统一规范，所有圆角半径都按照加工工艺的可行性做了调整，既不会因为圆角过小导致加工时刀具磨损过快，也不会因为圆角过大影响相邻部件的安装间隙。

从安装边界来看，该转向节的整体外轮廓尺寸完全适配C5车型的前轮舱空间，最大外伸量与轮眉内侧的安全间隙满足转向满打时的运动包络要求，不会出现轮胎蹭轮眉、卡钳蹭轮毂的问题。卡钳安装座的跨距、安装面到轮毂中心的偏距匹配原车的制动卡钳规格，也可以直接适配同参数的改装大尺寸刹车套件，不需要额外加装转接桥码。转向拉杆球头的安装锥孔角度、螺纹规格与原厂球头完全一致，下摆臂连接点的球头销孔深度、孔径也保留了原厂设计，保证悬架的运动行程与原厂状态完全一致，不会改变原车的转向特性与滤震表现。

对于底盘改装、赛车调校以及零部件复刻的从业者来说，这种经过参数化重构的逆向模型，比原始扫描的点云模型实用性更强：一方面所有配合面都是规整的参数化曲面，可以直接导入CAE软件做有限元强度分析，模拟急加速、急制动、过弯极限工况下的应力分布，验证轻量化改装后的结构强度；另一方面规整的曲面也可以直接用于CNC加工的刀路生成，不需要额外做大量的曲面修补工作，大幅缩短定制部件的开发周期。在实际的改装场景中，基于该模型还可以快速开发适配不同轮毂偏距、不同卡钳规格的改装版转向节，只需要调整对应安装面的位置参数，不需要重新做整体结构的逆向测绘，能够有效降低高性能车型底盘改装件的开发成本，也能为老款车型的零部件复刻提供精准的三维数据支撑，解决原厂配件停产之后的维修替换需求。
