下承式钢结构桁架桥梁结构三维建模

项目分类:通用机械零部件 发布时间:2026-06-29 ID:1193603
  • 下承式钢结构桁架桥梁结构三维建模
  • 下承式钢结构桁架桥梁结构三维建模
  • 下承式钢结构桁架桥梁结构三维建模
  • 下承式钢结构桁架桥梁结构三维建模

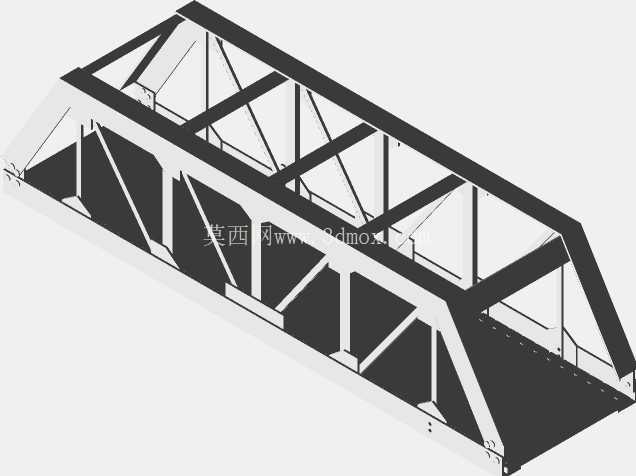

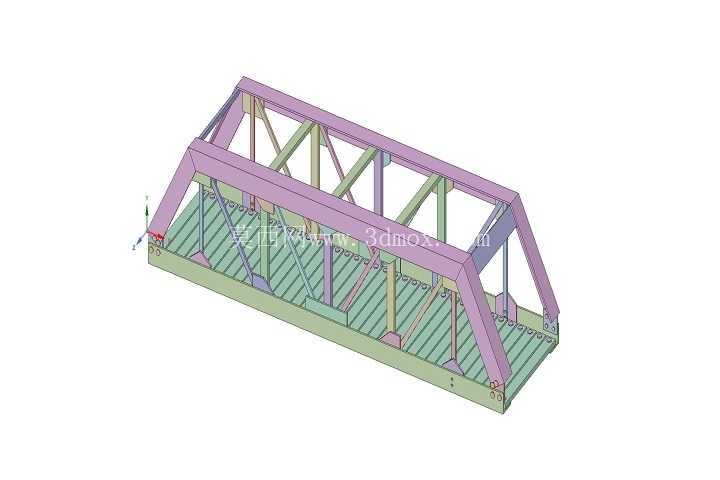

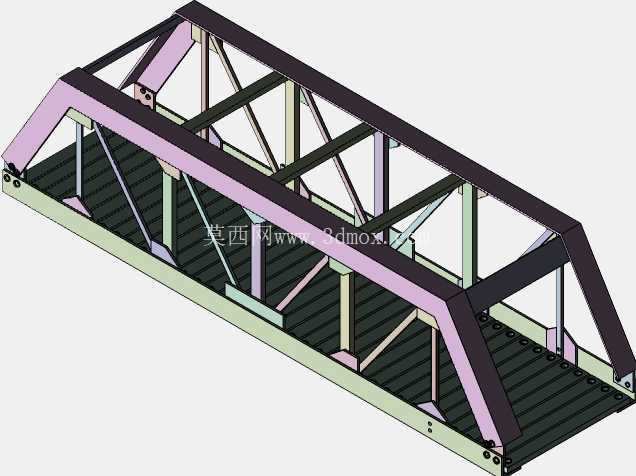

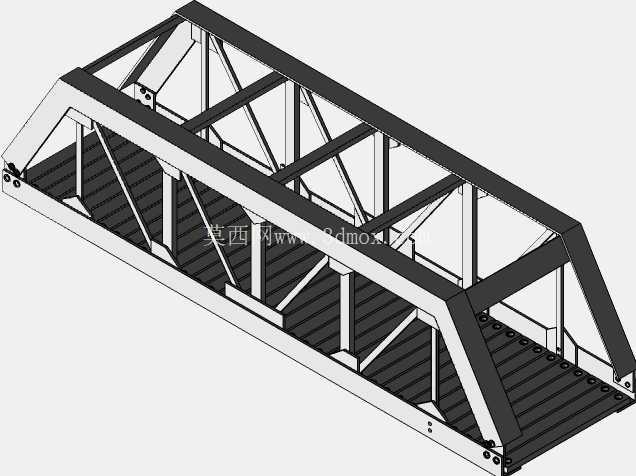

  该桁架桥结构采用下承式布置形式,桥面板直接铺设于下弦杆平面,通行区域位于两侧主桁架之间,这类结构在中小跨度市政人行桥、厂区跨线通廊、景区观光步道中应用十分广泛,相比实腹式梁结构,桁架形式能在相同自重下获得更大的跨越能力,同时杆件通透的结构形式也能降低风阻,适配户外露天的长期使用场景。从结构受力逻辑来看,整体采用三角形稳定单元作为基础受力体系,两侧主桁架为主要承重结构,上弦杆承受轴向压力,下弦杆承受轴向拉力,中间布置的斜腹杆与竖腹杆共同传递节间荷载,将桥面板承受的竖向荷载逐步传递至两端支座位置,相比简支实腹梁,桁架结构能将材料受力特性充分发挥,受拉与受压杆件各司其职,避免材料在非受力区域的冗余浪费。

  设计过程中首先确定了主桁架的节间划分,节间长度匹配桥面板的支撑间距,避免桥面板跨度过大产生过大挠度,主桁架的高度根据跨度取值,高跨比控制在合理区间,保证整体竖向刚度满足通行荷载下的挠度限值要求,同时控制腹杆的长度,避免长细比过大引发杆件失稳问题。两侧主桁架之间设置有多道横向连接系,分别布置于上弦平面与下弦平面,上弦的横向支撑与斜向支撑形成水平桁架,抵抗横向水平荷载,避免两片主桁架出现侧向失稳,下弦位置的横向联系梁直接作为桥面板的支撑基座,桥面板采用带肋的板式结构,表面预留有防滑构造与安装孔位,可直接铺设铺装层或者固定轨道类附属设施。

  从安装边界来看,两端支座位置预留有螺栓连接孔位,可直接与下部的桥墩或者支撑立柱进行栓接固定,支座位置做了局部加强处理,增加了节点板厚度,分散支座反力避免局部应力集中,所有杆件之间的连接均采用节点板拼接形式,每根杆件的端部都与节点板通过紧固件连接,现场安装时可按节段进行拼装,不需要大型的整体吊装设备,适配交通不便的山区或者厂区内部的施工场景。细节设计上,所有杆件的截面形式都根据受力大小做了匹配,受力较大的弦杆采用更大截面的型材,腹杆根据受拉受压的不同受力状态调整截面规格,节点位置的杆件交汇做了倒角过渡处理,减少应力集中带来的疲劳损伤,桥面板边缘设置有挡边构造,防止通行过程中物体滑落,主桁架的端部做了斜向收头处理,既优化了端部的受力传递路径,也让整体结构的视觉效果更协调。

  这类桁架结构在实际使用中,除了常规的人行通行场景,也可作为轻型管线的跨越通廊,或者厂区内部小型运输设备的通行桥,结构自重轻,拼装速度快,后期维护时可单独更换损伤的杆件,不需要整体拆除重建,相比混凝土结构桥梁,施工周期更短,对周边环境的影响更小,在跨度20米到60米的跨越场景中具备很高的经济性。建模过程中严格对齐了杆件的形心线,所有杆件的轴线都交汇于节点中心点,避免附加弯矩的产生,每一处连接节点的螺栓孔位都做了对位处理,保证虚拟装配时不存在干涉问题,桥面板的加劲肋间距根据局部荷载的受力要求布置,加劲肋与下弦杆、横向联系梁之间的连接位置都做了贴合处理,不存在装配间隙。
