6205深沟球轴承精准尺寸三维数模

在通用机械传动系统的设计环节，旋转支撑部件的选型与布局直接决定整套设备的运行稳定性与装配可行性，6205深沟球轴承作为应用覆盖面极广的标准滚动支撑件，常出现在中小型电机输出端、输送机托辊支撑位、小型减速机输入轴、家用机电设备旋转工位等场景中，承担径向载荷为主、兼顾少量双向轴向载荷的支撑作用，保障轴系部件在额定转速下的回转精度，避免轴系运行过程中出现径向窜动、偏心磨损等问题。

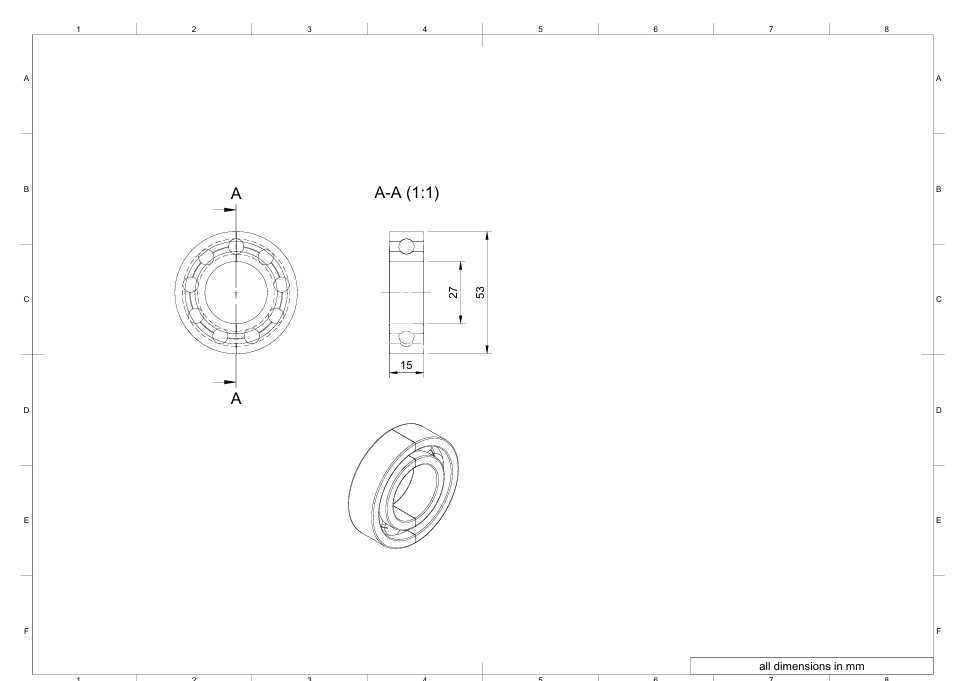

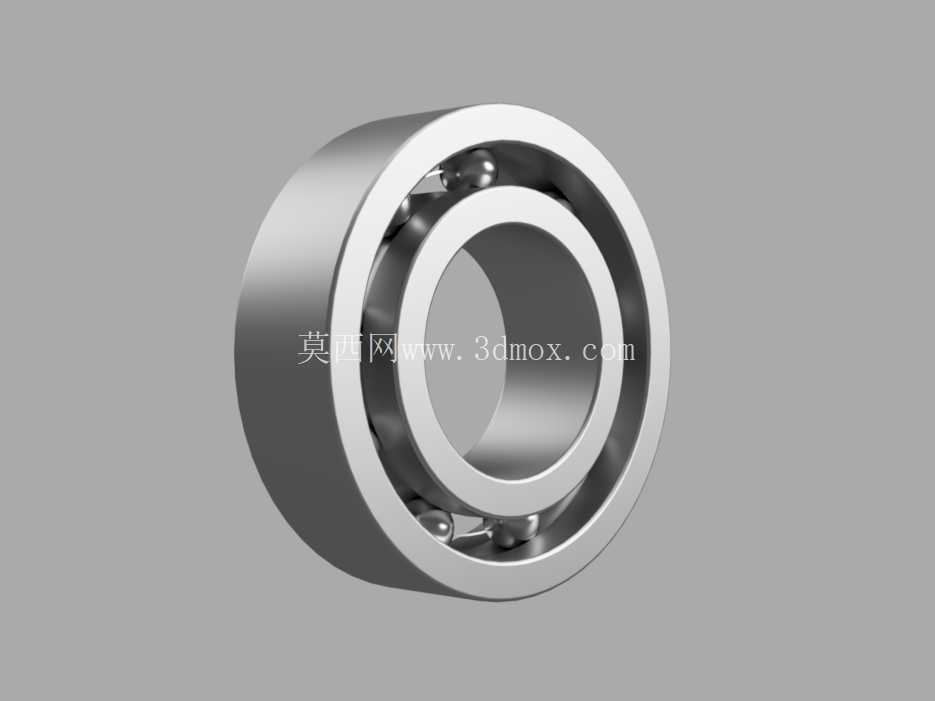

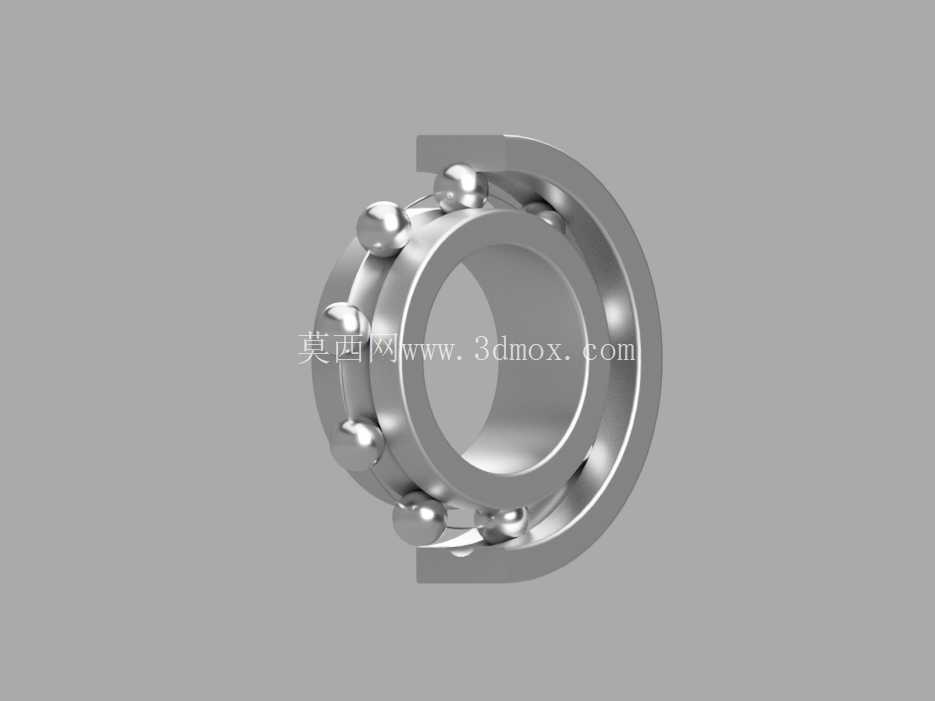

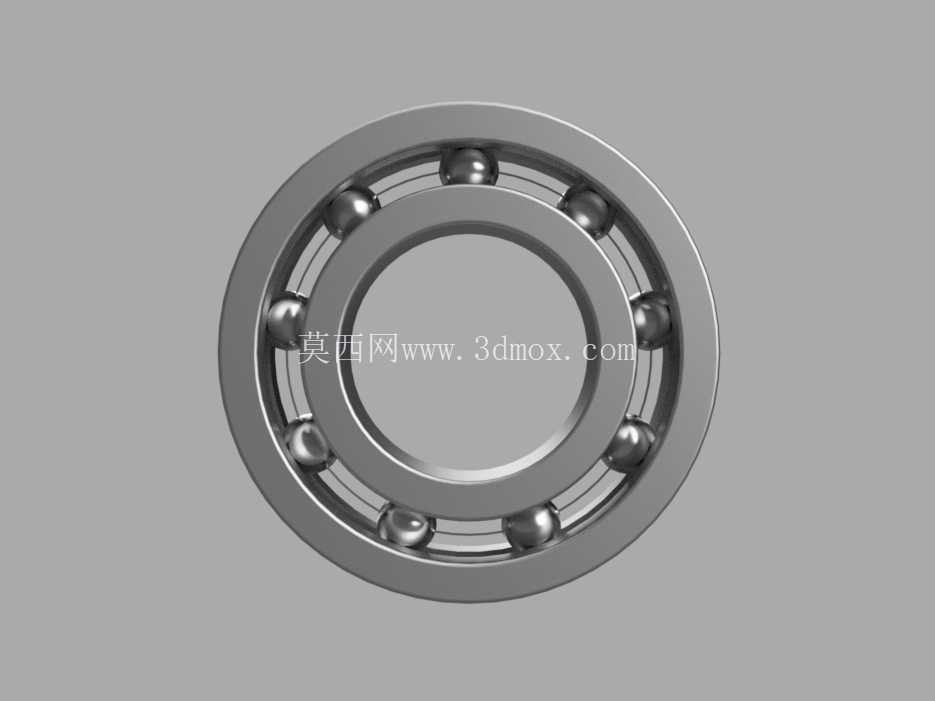

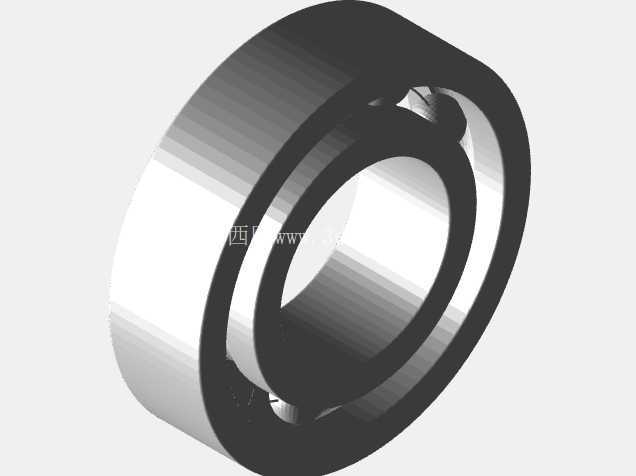

这款数模在搭建时完全参照标准件的公称尺寸边界做几何还原，内圈内径、外圈外径、轴承整体宽度均严格对应公称尺寸公差带的中位值做实体建模，内圈滚道、外圈滚道的曲率半径与钢球直径的匹配关系完全符合深沟球轴承的通用设计规范，钢球在滚道内的排布保持均匀等距，保持架的简化结构也做了几何还原，不会在装配干涉检查时出现与周边零件的误判。不同于用于制造环节的生产级数模，这款数模的定位是面向机械装配阶段的布局验证，因此在几何细节上做了合理简化，省略了滚道超精磨纹理、保持架铆接细节、密封件唇边微观结构等不影响装配边界判断的特征，既保证了整体尺寸精度完全满足布局、间隙检查的需求，也不会因为冗余特征过多导致装配体文件过大，拖慢大型设备总装时的运算效率。

在实际的设备设计流程中，很多结构工程师在做轴系初步布局时，常因为缺少精准的标准件数模，只能通过拉伸圆柱体做临时占位，等到后续选型核对时才发现预留的轴承安装位尺寸偏差、轴承座台阶高度与外圈定位不匹配、轴肩高度超过内圈拆卸允许范围等问题，轻则需要反复调整轴系与轴承座的尺寸，重则会导致后续加工完成的零件无法完成装配。这款精准尺寸的轴承数模可以直接导入总装文件中，作为轴系布局的基准参考：设计轴类零件时，可以直接参照内圈内径确定轴颈的配合尺寸，参照内圈宽度确定轴肩的定位位置，同时核对轴肩直径不超过内圈的拆卸允许尺寸；设计轴承座孔时，可以直接参照外圈外径确定座孔的配合公差带，参照外圈宽度确定座孔挡边的位置，预留合适的密封件安装空间；做整体间隙检查时，可以直观判断轴承外圈与周边壳体结构、轴承端盖、密封件的间隙是否满足装配要求，避免出现运动干涉。

从功能特性来看，6205深沟球轴承本身的摩擦阻力小、极限转速高，不需要复杂的润滑维护结构，既可以采用脂润滑实现长期免维护，也可以适配油润滑满足高速运行场景的需求，因此在轻工机械、输送设备、小型动力头、家电传动结构等领域都有极高的应用占比。在数模的几何构建逻辑上，优先保证安装配合面的尺寸精度：内圈与轴配合的圆柱面、外圈与座孔配合的圆柱面、两个端面的平行度与垂直度都在数模中做了几何约束，完全符合装配参考的使用需求，滚道与钢球的接触位置也做了合理的间隙设置，不会在数模中出现实体干涉的错误，方便工程师在做运动仿真时直接调用，不需要额外调整零件间的配合间隙。

很多工程师在做装配验证时容易忽略轴承的安装边界，比如内圈的轴向固定方式是采用轴用弹性挡圈还是圆螺母锁紧，外圈的固定是采用端盖压紧还是座孔挡边定位，这些结构的尺寸都需要和轴承的实际尺寸匹配，这款数模的端面与内外圈的台阶尺寸完全符合标准参数，可以直接用来核对固定件的尺寸是否匹配，比如轴用挡圈的槽位距离轴肩的尺寸、端盖压紧外圈的搭接量是否合理，避免出现固定件无法安装或者压紧力不足导致轴承跑圈的问题。另外在做设备的维护性设计时，也可以通过这个数模预留合适的轴承拆卸空间，比如内圈侧边预留拉马的卡爪位置，外圈拆卸的工艺螺孔位置是否有足够的操作空间，这些细节都可以在总装阶段通过数模提前验证，减少后续样机试制时的整改工作量。

需要明确的是，这款数模仅作为装配布局与间隙检查的参考使用，不能直接用于轴承的生产制造，也不能作为公差定义、性能分析的依据，因为数模没有纳入实际生产中的公差配合、材料热处理参数、滚道粗糙度、接触角偏差等影响轴承实际性能的关键参数，仅保留了宏观的几何外形与安装尺寸，完全服务于结构设计阶段的布局、装配、间隙校验工作，所有尺寸单位统一为毫米，和机械设计的通用单位体系保持一致，不需要额外做单位转换即可直接导入各类三维设计软件中使用。在做整机的BOM统计时，也可以直接调用这个数模的标准件参数，快速核对轴承的型号、数量、安装位置，提升设计阶段的工作效率，减少标准件选型错误的概率。
