直插式有源直流蜂鸣器结构设计

　　在各类电子控制板卡的设计过程中，蜂鸣器是极易被忽略却又承担关键交互反馈作用的小型器件，这款直插式直流蜂鸣器的三维结构，完整还原了量产器件的真实外形与安装特征，能直接嵌入各类PCB布局、设备结构装配的三维校验环节，避免后期打样出现安装干涉、引脚对位偏差等常见问题。从实际应用场景来看，这类直流蜂鸣器的覆盖范围极广，小到家用小家电的按键反馈、故障提示，中到工业控制机柜的异常告警、操作确认，大到车载电子设备的状态提醒、安防装置的警报触发，都能看到同结构规格器件的身影，它不需要复杂的音频驱动电路，只要在引脚端通入额定直流电压，就能通过内部振荡结构带动发声膜片发出固定频率的提示音，相比无源蜂鸣器省去了外部方波驱动的电路设计，对简化板卡布线、降低BOM成本有明显优势。

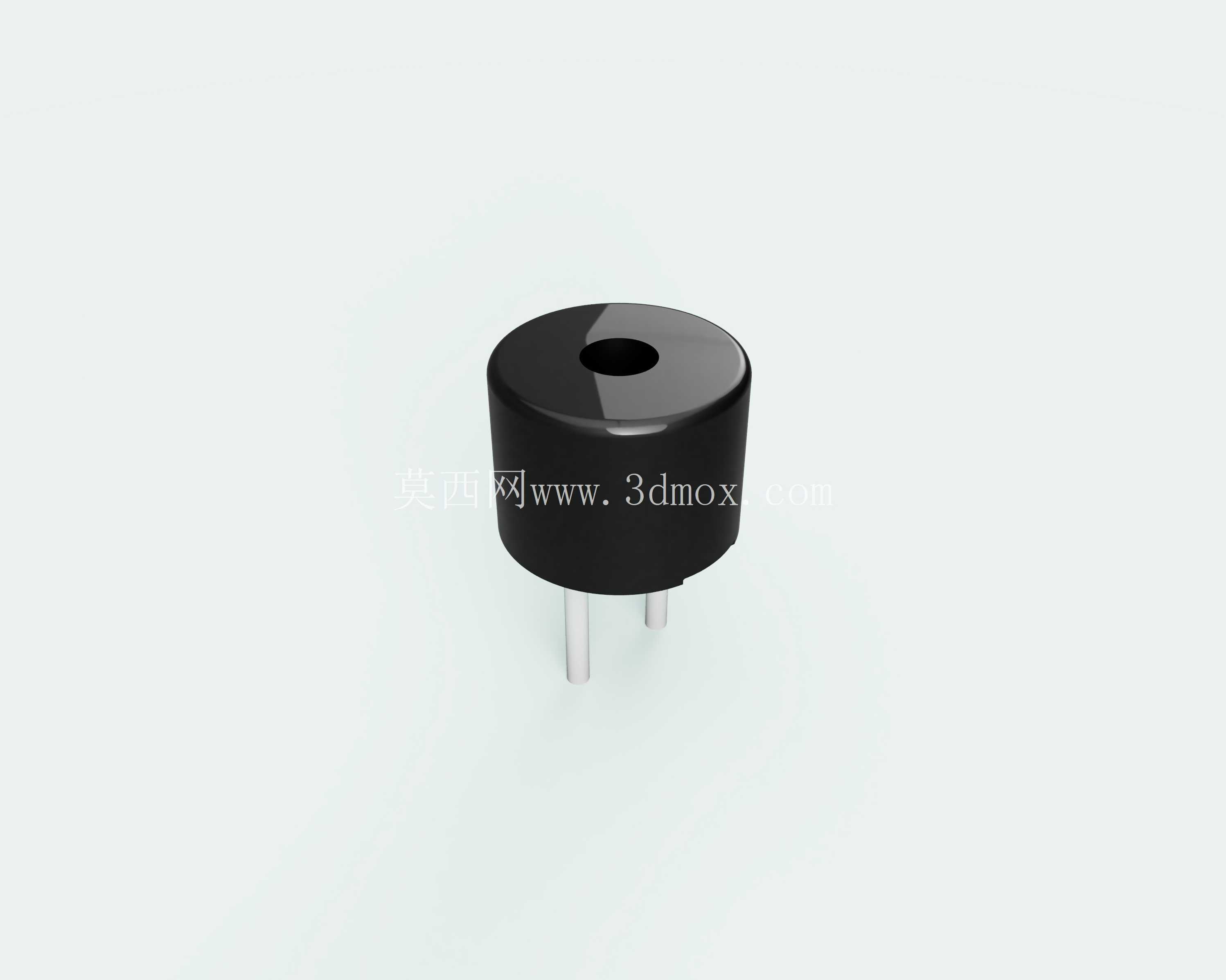

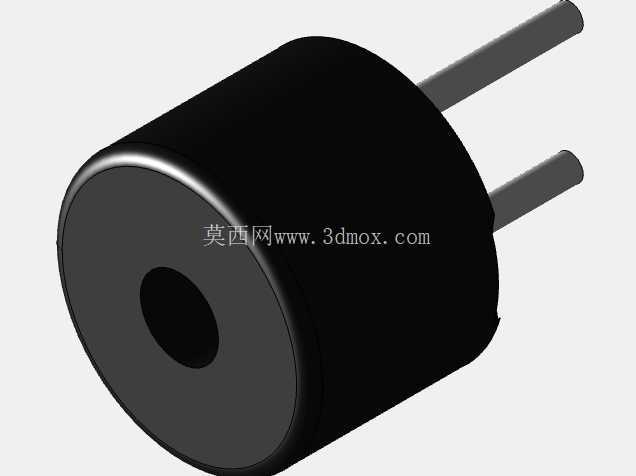

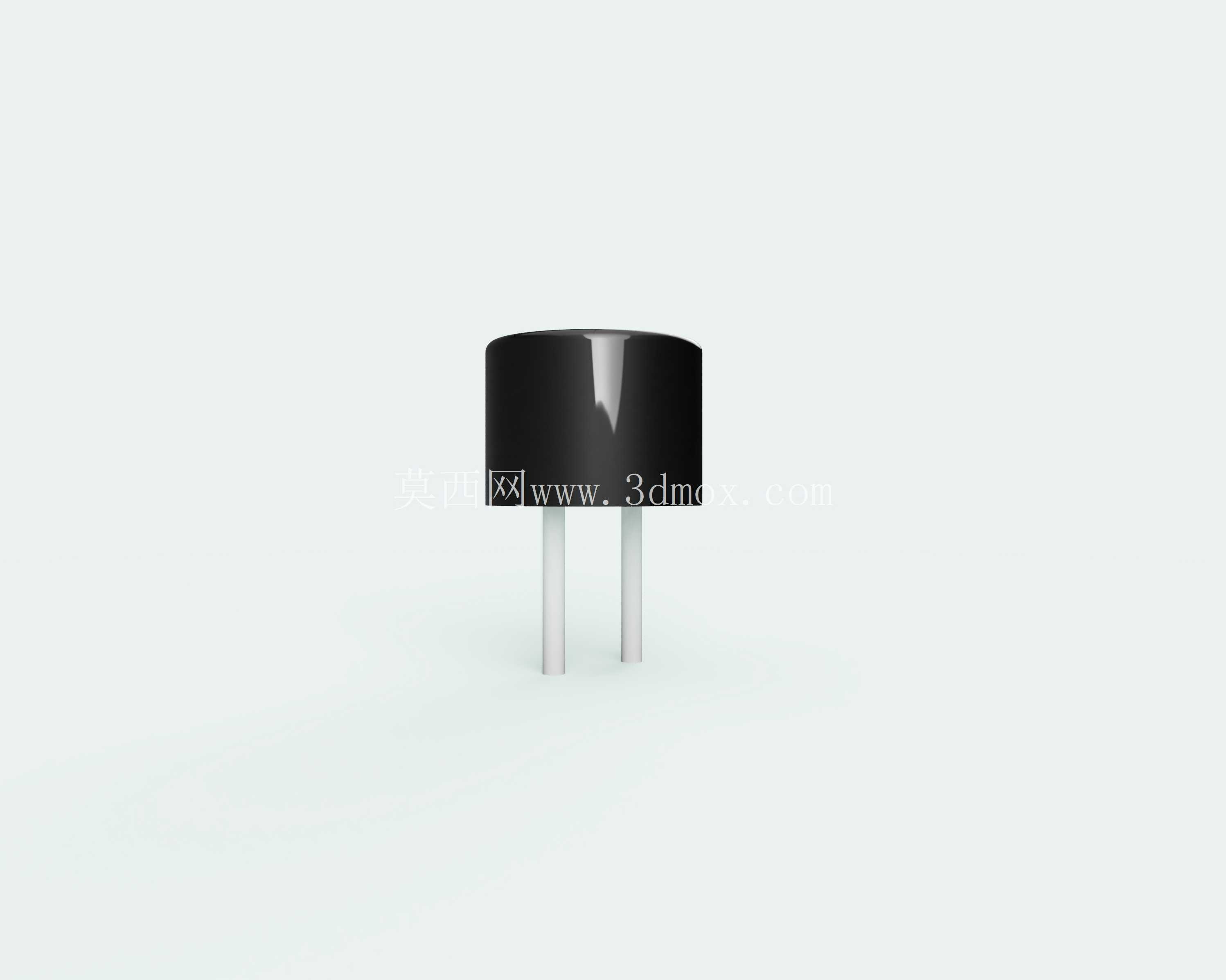

　　从结构设计的角度拆解这款器件，整体采用圆柱式封装，顶部中心预留了出声小孔，这个开孔的尺寸和位置直接影响发声的声压级与指向性，建模时严格还原了开孔的倒角与深度，避免仿真时出现声学参数偏差；外壳采用黑色阻燃塑压材质，侧壁做了微小的脱模斜度，既满足量产压铸件的脱模要求，也能在插件过波峰焊时耐受短时高温，不会出现外壳变形融化的问题。底部的两根直插引脚采用对称排布，引脚中心距、引脚直径、引脚伸出长度都严格遵循行业通用的直插元件封装规范，能直接匹配标准2.54mm间距的PCB焊盘，设计时不需要额外调整封装尺寸，直接调用就能完成布局；引脚根部做了台阶式限位结构，插件时能控制元件插入PCB的深度，避免贴板过紧堵住出声孔，或是插接过浅导致焊接后元件歪斜、引脚受力容易断裂的问题。

　　在做设备整体装配校验时，这款模型的外形尺寸边界能帮结构工程师快速确认安装空间：蜂鸣器的圆柱外径决定了PCB上预留的开孔尺寸，整体高度决定了外壳内部需要预留的垂直空间，尤其是在做薄型化设备设计时，蜂鸣器的高度往往是影响板卡堆叠的关键尺寸之一，很多新手工程师容易忽略出声孔上方需要预留的声学空腔，直接把蜂鸣器贴紧外壳内壁安装，最终导致实际发声音量远低于设计预期，调用精准的三维模型就能在设计阶段提前预留出声通道，避免后期开模后再做结构修改。

　　从功能特性来看，这类直流蜂鸣器的内部集成了振荡电路与压电发声片，不需要外部提供音频信号，只要电压匹配就能稳定发声，相比电磁式蜂鸣器重量更轻、功耗更低，适合电池供电的便携类设备使用；建模时还原了外壳的合模线位置与引脚的镀层特征，能在做产品渲染、装配动画时呈现更真实的效果，也能用于生产工艺的演示环节，给产线作业人员明确插件的方向与位置要求。在做PCB布局时，这款模型还能帮工程师确认周边元件的避让距离，蜂鸣器本体周边不能布置过高的电解电容、接插件等元件，避免挡住出声路径，同时引脚的走线要尽量远离模拟信号采集线路，防止蜂鸣器工作时的脉冲信号干扰弱信号采集精度，这些细节都能通过精准的三维模型在设计阶段提前排查，减少样机调试阶段的问题排查工作量。
