微型MicroSD存储卡结构三维建模

做消费电子结构设计快十二年，经手的存储类配件建模项目不下四十个，这次做的MicroSD卡结构模型，是给某工业手持终端配套卡槽做适配验证用的，当时甲方要求模型精度必须控制在0.02mm以内，不然卡槽干涉量算不准，开模后容易出现卡滞、弹不出的问题。

先从实际应用场景说，这种微型存储卡现在早就不只是手机、相机在用，工业场景里的巡检记录仪、车载数据终端、嵌入式工控板、医疗便携检测设备，甚至部分低功耗物联网传感节点，都会用它做本地数据存储，因为它体积小、功耗低，抗震性比传统机械存储好太多，工业级型号还能做到-40℃到85℃的工作温宽，适配户外、车间这类复杂环境。做这个模型的时候，我特意把卡身的防误插缺口、侧面写保护滑块的安装槽、金手指区域的倒角都做了全参数化，方便后续不同项目直接改参数调用。

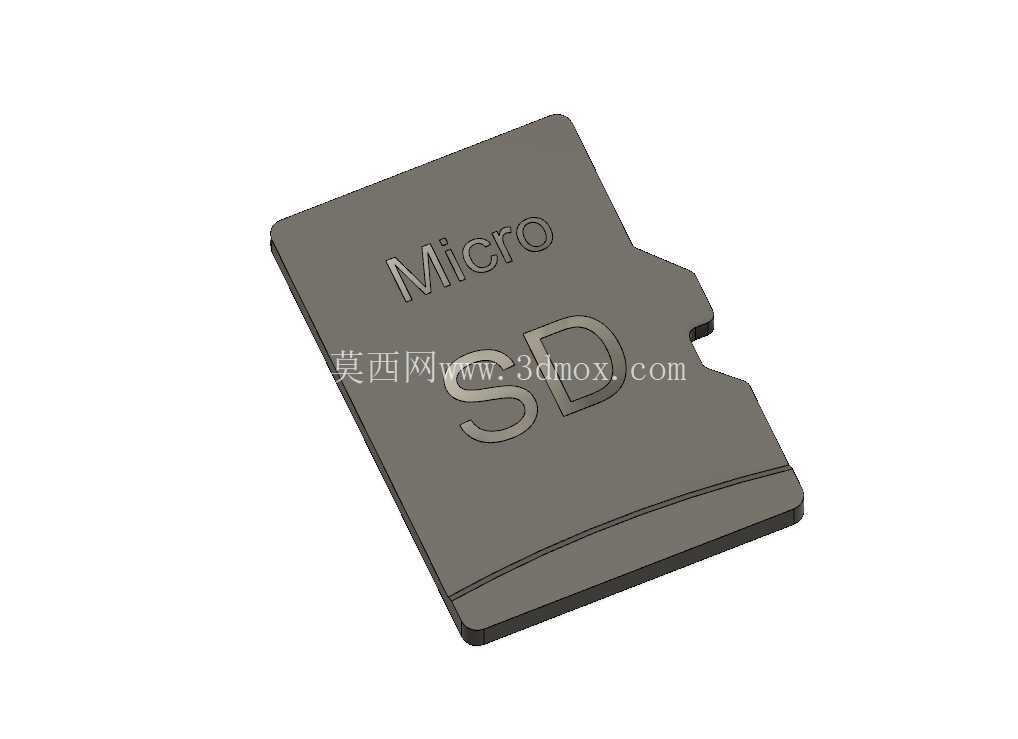

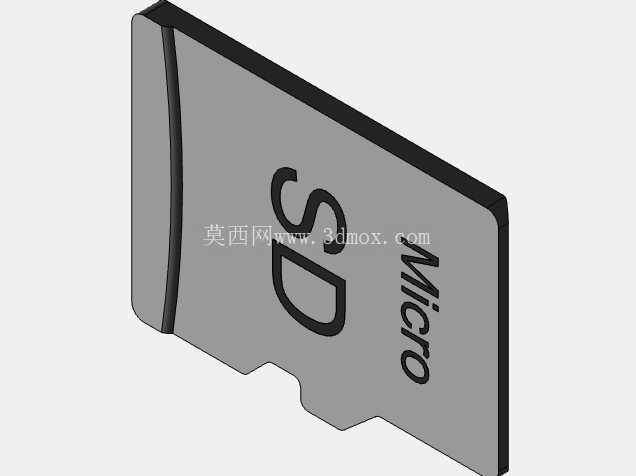

说到功能特性，这个模型还原的是标准MicroSD卡的全部结构细节：卡身主体的注塑壳体厚度均匀控制在0.8mm，边缘做了R0.15的圆角，避免插拔时刮伤卡槽内部的弹片；表面的MicroSD标识区域做了0.05mm的微凹刻字深度，和实际量产的丝印/激光刻字工艺匹配；尾部的斜边倒角是15度，这个角度是反复核对JEDEC标准定的，角度太大插卡时容易顶偏卡槽弹片，太小又会增加插拔阻力，用户手感差。侧面的防呆缺口位置偏差控制在0.01mm，这个位置是防反插的核心，要是尺寸做偏了，反插也能塞进去，直接会烧坏金手指和设备主板。

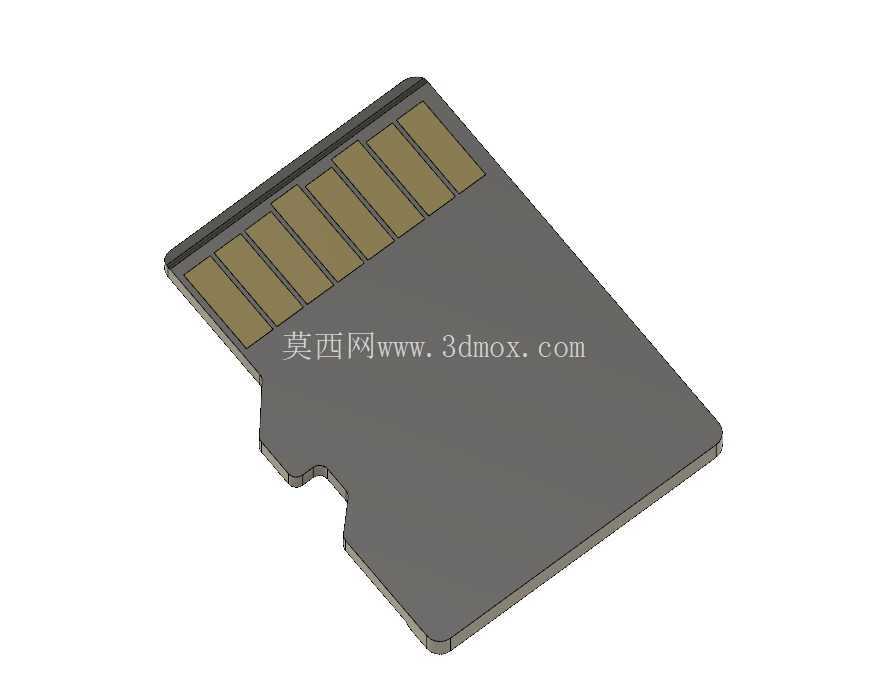

设计思路上，我没有直接拿网上的通用模型改，而是先找了三家不同品牌的量产卡做逆向测绘，把每个尺寸的公差带都标进模型参数里：卡身总长15mm，总宽11mm，总厚1mm，金手指区域的8个接触片宽度0.7mm，片间距0.3mm，每个接触片的边缘都做了0.05mm的圆弧过渡，模拟实际产品的镀金层冲压圆角。卡身内部的空腔是留给闪存芯片和控制IC的，建模时特意留了0.1mm的壳体壁厚余量，这个厚度是兼顾结构强度和注塑成型工艺的最优值，太薄注塑时容易打不满，太厚又会缩水导致表面凹痕，影响外观和尺寸精度。

安装边界这块，我特意把模型的插拔方向做了基准轴对齐，方便和标准MicroSD卡槽模型做装配配合：卡身插入方向的导向段长度是2mm，这个长度刚好能让卡槽的定位弹片先卡入防呆缺口，再让金手指和卡槽触点接触，避免热插拔时的引脚错位短路。模型的所有配合面都做了拔模斜度，拔模角1度，完全符合注塑件的开模要求，要是后续要做卡身的注塑模设计，直接把模型导入模具模块就能分模，不用再补做拔模处理。之前有个同行做的同类模型没做拔模，拿去开模时滑块抽芯方向不对，最后改模花了三万多，耽误了半个月工期，所以做这类消费电子配件模型，不能只看外形像，工艺细节和装配边界才是核心。

另外，模型里还还原了卡身底部的微凸定位点，这个点是和卡槽内的弹片配合，实现插入到位的“咔哒”手感，定位点的凸起高度是0.12mm，这个高度很关键，太高了插拔力太大，用户用指甲都抠不出来，太低了又没有到位反馈，容易出现接触不良的问题。做结构设计这么多年，很多新手觉得这种小配件建模简单，拉个长方体切个缺口就完事，真到实际装配验证的时候全是问题，不是尺寸超差装不进去，就是细节缺失没法做力学仿真，这个模型我前后调整了七版，每一个尺寸都核对了行业标准和量产实测数据，不管是做卡槽适配仿真、产品结构教学，还是做工业设备的装配演示，都能直接用，不用再反复修正尺寸。
