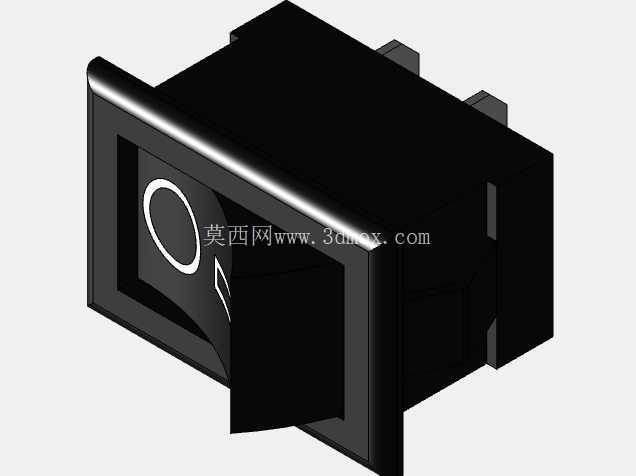

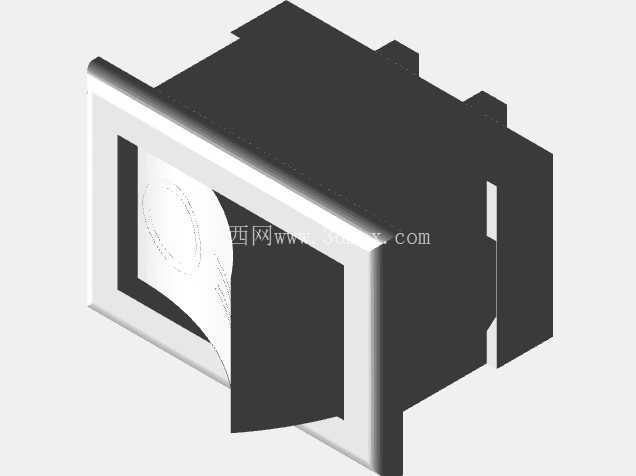

两针式低电压电源翘板开关结构设计

在低压直流供电的小型电子设备、车载改装配件、桌面小型工控模块的设计场景里，两针翘板开关是出镜率极高的通断控制元件，这类开关不需要复杂的自锁或互锁结构，仅靠单刀单掷的触点结构就能完成回路的通断控制，额定参数普遍适配12V直流、低电流负载的使用需求，不会因为通断瞬间的拉弧造成触点烧蚀，能满足消费类电子、小型机电设备的日常通断操作需求。

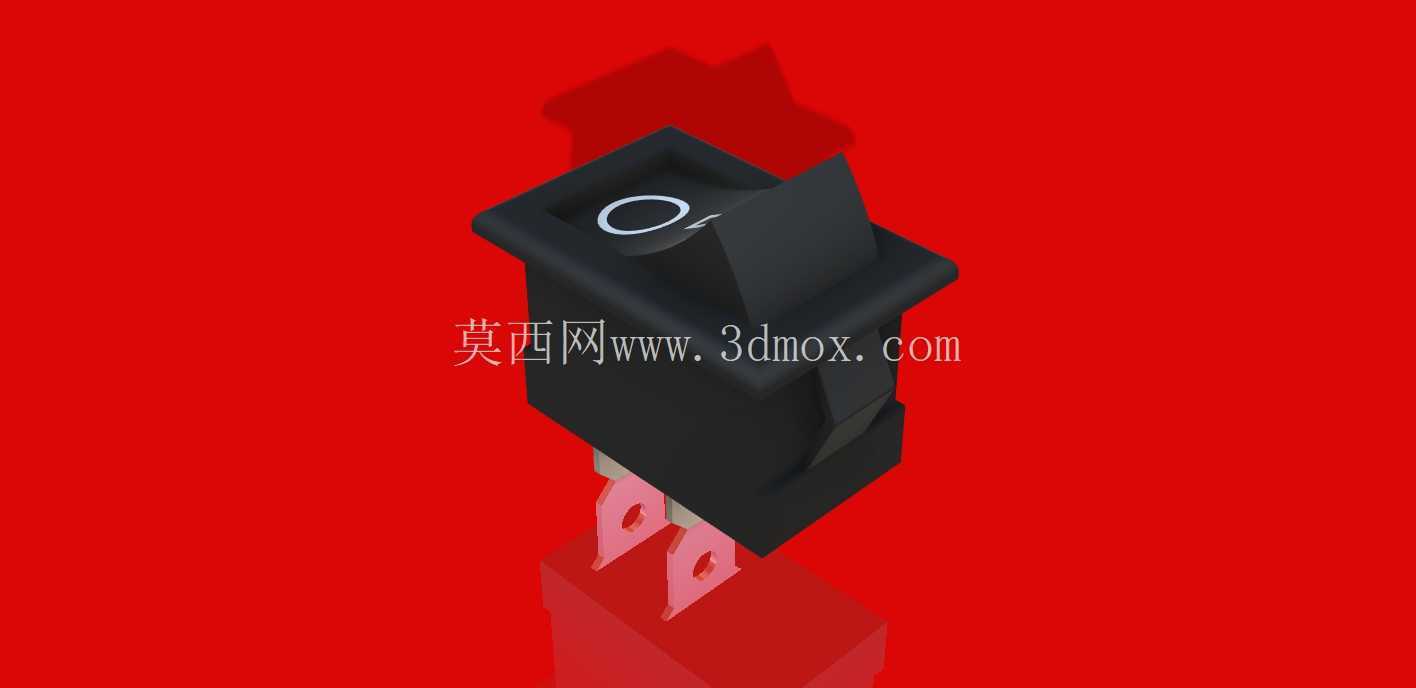

从实际安装场景来看，这类翘板开关普遍采用卡扣式嵌装设计，安装时只需要在设备面板上开出对应尺寸的矩形安装孔，将开关本体从面板外侧推入，靠本体两侧的弹性卡扣就能卡紧在面板上，不需要额外的螺丝固定或者粘接工序，装配效率远高于螺纹固定的钮子开关，也不会在面板正面留下固定件的外露痕迹，能保持设备操作面板的外观整洁度。开关的两个插针位于本体底部，采用直插式设计，适配常规的6.3mm或者4.8mm规格的冷压接线端子，接线时只需要将压接好导线的端子直接插在插针上即可，不需要焊接工序，既方便生产线上的快速装配，也便于后期维修时的线路更换，不会因为反复拆焊造成插针松动或者本体塑料受热变形。

从功能特性上看，这类两针翘板开关的操作行程设计得比较适中，拨杆的扳动角度控制在15度到20度之间，操作时的反馈力度清晰，扳动到通断两个位置时会有明确的到位触感，不会因为设备运行中的振动造成开关自行跳位，也不会因为操作力度过大造成内部结构损坏。开关的拨杆表面做了防滑的纹理处理，同时在拨杆上压制了清晰的通断标识，操作人员不需要额外查看说明书，仅凭标识就能快速判断开关的当前状态，避免误操作。开关本体的外壳采用阻燃级工程塑料注塑成型，能耐受日常使用中的温度变化，不会因为长期通电发热出现外壳变形，也能在出现线路过载时延缓外壳燃烧的速度，满足低压电气配件的安全使用要求。

在结构设计的细节上，这类开关的内部触点采用银合金材质，相比纯铜触点有更好的耐电弧性能，在额定负载范围内的通断寿命能达到万次级以上，完全覆盖小型电子设备的全生命周期使用需求。开关的内部做了简单的防误触结构，拨杆和本体之间的间隙控制得很小，能避免日常使用中的灰尘、水滴从缝隙进入开关内部造成触点接触不良，适配普通室内环境下的设备使用需求。开关的插针和内部触点之间采用铆接结构固定，相比焊接结构有更好的抗振动性能，在车载类移动设备上使用时，不会因为长期颠簸造成触点和插针之间的连接松动，避免出现接触不良导致的设备供电不稳定问题。

从安装边界的尺寸来看，这类两针翘板开关的本体外形普遍为矩形，面板部分的尺寸略大于安装孔尺寸，安装后能完全覆盖安装孔的边缘，不会留下缝隙影响外观。本体的嵌入深度控制在20mm以内，不会占用设备面板后方过多的安装空间，对于内部空间紧凑的小型设备来说，不需要为开关预留过多的内部腔体，能有效压缩设备的整体体积。两个插针的中心距按照行业通用标准设计，和市面上常见的接插件、PCB板安装孔位完全兼容，设计选型时不需要额外调整线路板的孔位或者接线端子的规格，能直接替换同规格的其他品牌开关，降低设备的物料选型和维护成本。

在实际选型应用中，这类开关主要用于控制设备的主电源通断，或者是单个功能模块的供电切换，比如小型桌面功放的电源开关、车载改装电器的供电控制、小型工控模块的回路通断，因为其结构简单、成本低廉、装配方便，在小功率低压设备的设计中是性价比极高的控制元件选择。建模时需要重点关注卡扣的弹性变形量设计，既要保证安装时卡扣能顺利压入安装孔，又要保证安装后卡扣有足够的卡紧力，不会因为日常扳动开关的力度造成开关从面板脱出；同时要注意拨杆的转动间隙控制，间隙过大会造成拨杆晃动影响操作手感，间隙过小则会出现拨杆卡滞，无法顺利扳动到指定位置。插针的位置度公差需要严格控制，保证接线端子能顺利插入，不会因为插针偏移造成接线困难或者接触不良的问题。
