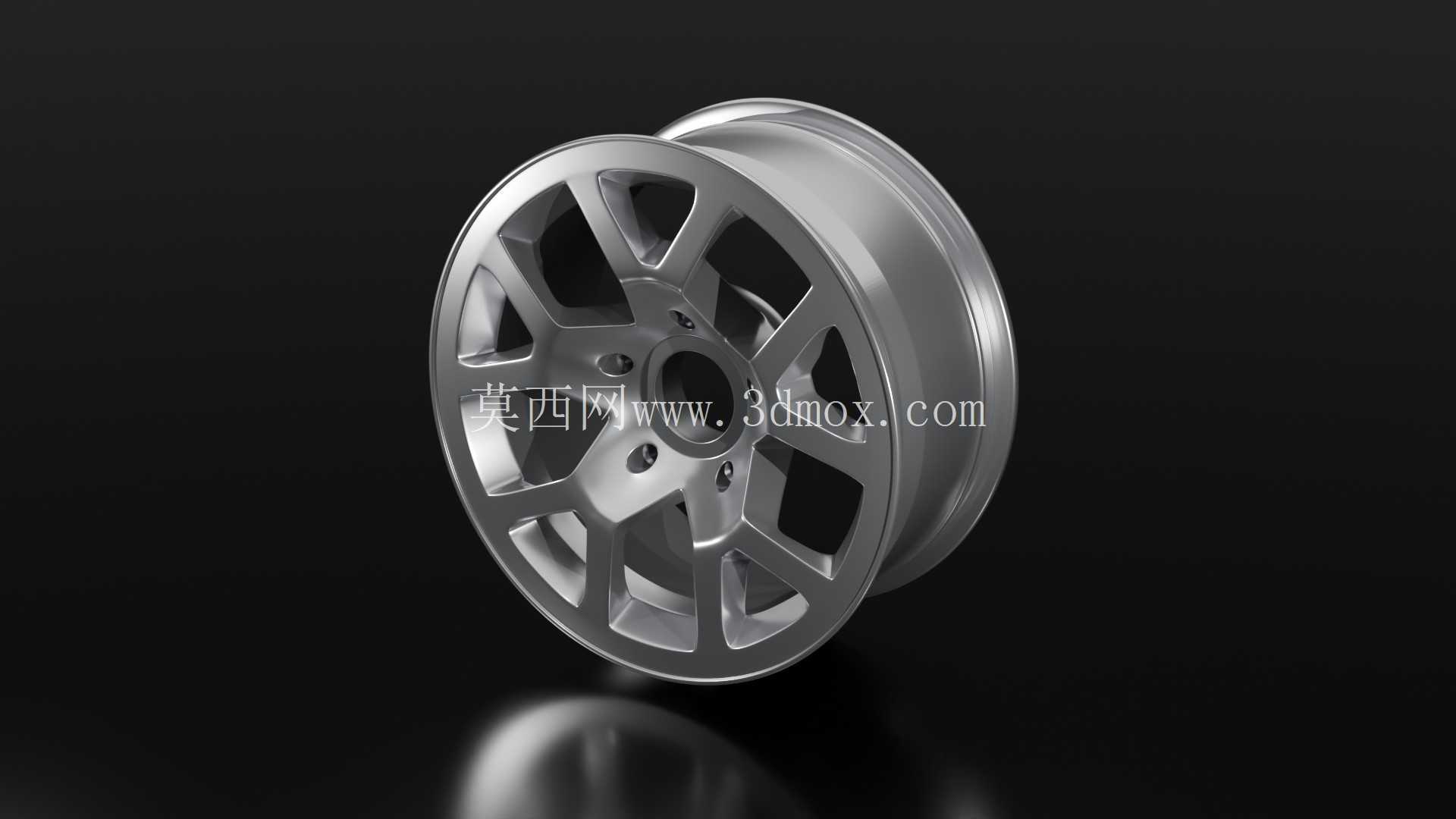

在乘用车底盘行走系统的配套设计环节,轮辋作为连接轮胎与车桥轴头的核心承载部件,其结构合理性直接关系到整车行驶的平顺性、转向响应精度以及高速工况下的安全冗余。日常做整车总布置校核时,轮辋的安装边界是必须优先卡死的硬指标,首先要匹配对应车型的PCD孔位分布,这套轮辋采用常规乘用车五孔安装布局,中心定位孔的公差带严格按照h7级精度设计,确保与轴头定位止口的过渡配合精度,避免高速转动时出现动平衡超差的抖动问题。轮辋的轮缘尺寸按照标准轮胎胎圈座轮廓设计,适配常规民用乘用车的子午线轮胎安装,胎圈座的锥面角度严格遵循行业通用的5度设计,保证轮胎充气后胎圈与轮辋的贴合密封性,不会出现慢漏气或者高速脱圈的风险。

从结构设计思路来看,这套轮辋采用了变截面辐条布局,区别于传统等厚度辐条的笨重设计,每根辐条从中心安装盘位置向外延伸至轮缘的过程中,截面厚度按照受力载荷分布做渐变处理:靠近安装盘的位置承受整车垂向载荷与转弯侧向载荷的复合作用,因此辐条根部做了加厚过渡,并且在辐条与安装盘的连接位置设计了大圆角过渡,避免应力集中导致的疲劳断裂问题;辐条延伸至靠近轮缘的位置,载荷逐步分散到整个轮圈周向,因此适当减薄辐条厚度,在保证结构强度的前提下尽可能降低簧下质量,要知道对于乘用车底盘调校来说,簧下质量每降低1kg,带来的行驶质感提升相当于簧载质量降低5-8kg的效果,这也是为什么现在乘用车型都在追求轻量化轮辋设计的核心原因。

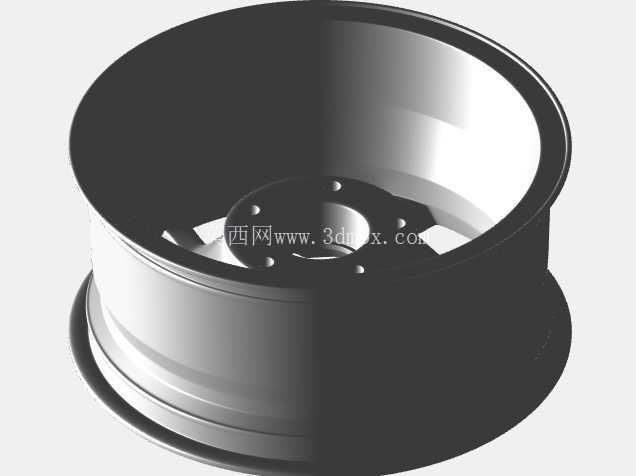

实际应用场景中,这类轮辋主要适配紧凑型家用乘用车的原厂配套或者改装升级需求,日常行驶过程中需要承受多种复合载荷:垂直方向要承受整车载荷以及经过颠簸路面时的冲击载荷,侧向要承受转弯时的离心力载荷,制动过程中还要承受刹车系统传递来的扭矩载荷,因此在结构建模时,特意在辐条的背面设计了加强筋结构,在不增加整体重量的前提下提升辐条的抗扭刚度,避免急刹车时辐条出现微变形导致的方向盘抖动问题。轮辋的安装面做了精加工平面处理,平面度公差控制在0.05mm以内,确保与刹车盘或者轮毂轴头的安装面完全贴合,不会出现安装间隙导致的刹车抖动问题,同时安装孔的位置度公差严格控制在0.1mm以内,保证每个螺栓的受力均匀,避免单个螺栓受力过大出现断裂风险。

做轮辋三维建模的时候,还要充分考虑后续的加工工艺可行性,这类铝合金轮辋一般采用低压铸造工艺生产,因此在设计时所有的壁厚都做了均匀化处理,避免出现壁厚突变导致的铸造缩孔缺陷,轮辋的轮辋槽深度设计也充分考虑了轮胎拆装的便利性,预留了足够的轮胎扒装空间,不会出现后期维修时轮胎难以拆装的问题。同时轮辋的气门嘴安装孔位置做了局部加厚处理,避免安装气门嘴时出现应力开裂,并且气门嘴孔的位置特意避开了辐条的遮挡位置,方便后期充气时的操作。在动平衡方面,整个轮辋的周向质量分布做了对称化处理,辐条的布局采用均匀周向分布,尽可能降低初始动不平衡量,减少后期装配时需要粘贴的平衡块重量,提升高速行驶的稳定性。

很多新手工程师在做轮辋设计时容易忽略轮辋偏置距(ET值)的匹配问题,这套轮辋的ET值按照主流紧凑型家用车的安装边界设计,安装之后轮辋不会超出翼子板的外轮廓,同时也不会与内侧的减震器、刹车卡钳出现运动干涉,在建模过程中已经做了全行程的干涉校核:当减震器压缩到最大行程、同时方向盘打到最大转角的极限工况下,轮辋内侧与卡钳、减震弹簧之间都预留了足够的安全间隙,不会出现摩擦干涉的问题。另外轮辋的中心孔盖安装位置也做了卡扣结构设计,方便后期安装品牌标识盖,同时卡扣的配合量做了合理设计,不会出现行驶过程中中心盖脱落的问题。

从实际使用的角度出发,这类多辐条设计的轮辋还有一个额外的优势,就是刹车系统的散热性能更好,辐条之间的空隙可以引导行驶过程中的气流直接冲刷刹车卡钳与刹车盘,带走刹车过程中产生的热量,避免长时间连续制动时出现刹车热衰减的问题,提升山路行驶或者频繁刹车工况下的制动安全性。同时辐条的造型做了流线型处理,行驶过程中可以在一定程度上降低风阻,减少乱流带来的行驶噪音,提升整车的NVH表现。在做三维模型的细节处理时,轮辋的所有外露棱边都做了圆角钝化处理,避免加工或者安装过程中出现锐边割手的问题,同时也能提升轮辋的外观质感,不会出现生硬的棱角感。
