汽车液压制动系统制动主缸结构

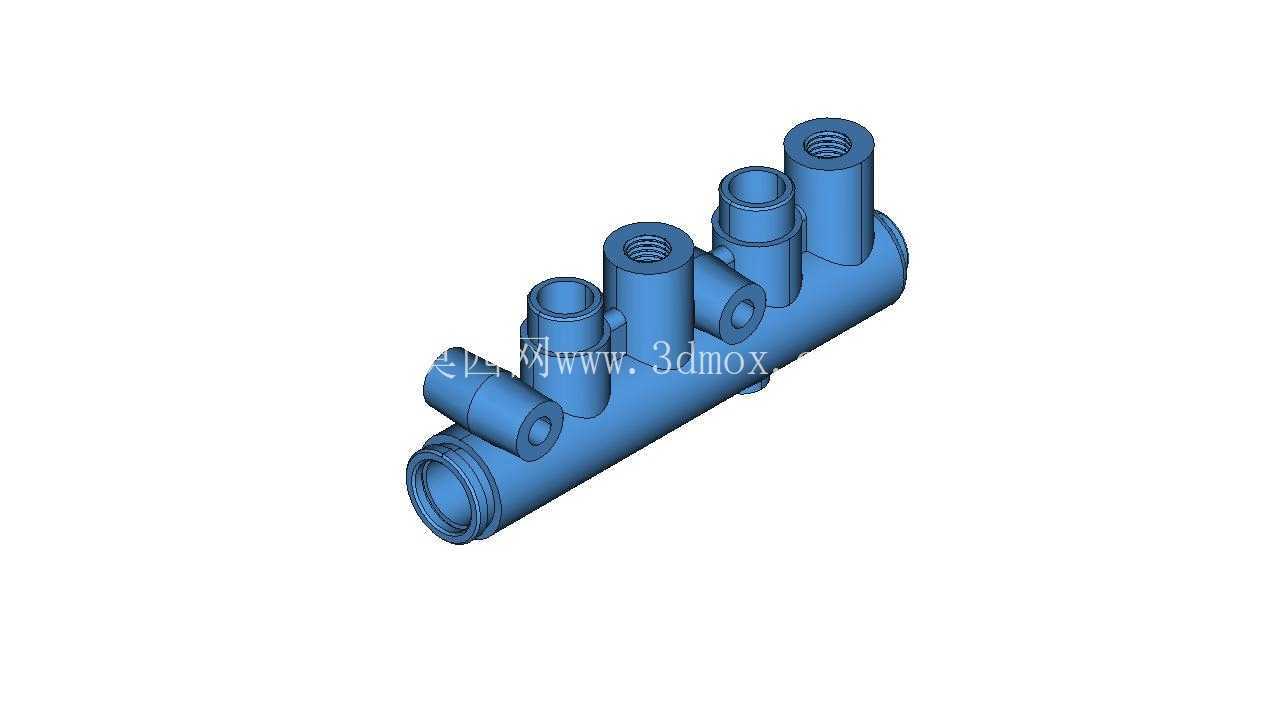

　　在乘用车辆、轻型商用车辆的液压制动回路里，制动主缸是整个制动系统的压力输出核心部件，直接决定制动踏板力向液压能的转换效率，以及各轮缸压力分配的基础稳定性。日常整车装配场景中，该部件安装于驾驶舱前围板与真空助力器的连接端，上部通过不同规格的内螺纹接口连接制动液储液罐、前后制动回路的硬管管路，下部与真空助力器的输出顶杆配合，接收踏板传递的机械推力。从结构设计逻辑来看，该制动主缸采用整体式长条形缸体布局，沿缸体轴向依次布置多级活塞腔，对应双回路制动系统的独立压力腔设计，即便单条回路出现密封失效、压力泄漏的故障，另一组独立回路仍能建立足够的制动压力，避免整车制动功能完全丧失，满足机动车制动安全的冗余设计要求。

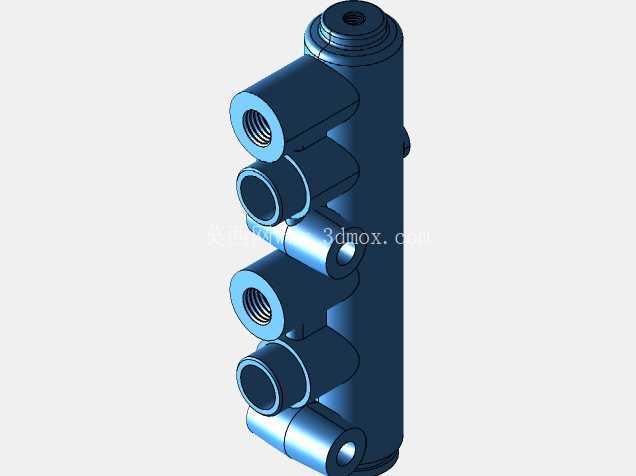

　　缸体上分布的多组外伸接口，分别对应储液腔补油口、前后回路压力输出口、压力检测预留接口，所有接口的内螺纹规格、同轴度公差均严格匹配整车制动管路的连接标准，安装时无需额外加工转接结构，可直接对接标准规格的制动硬管、软管接头。缸体主腔的内壁加工精度直接影响活塞密封圈的使用寿命与压力建立效率，设计时需保证内壁粗糙度、圆柱度公差控制在液压元件的通用精度区间内，避免活塞往复运动时出现偏磨、内泄的问题。从安装边界来看，该主缸的轴向长度、径向安装孔位间距完全适配主流轻型乘用车的真空助力器安装法兰尺寸，缸体上部的接口高度预留了足够的管路装配空间，不会与周边的线束、隔热板、雨刮机构产生运动干涉。

　　实际工作过程中，驾驶员踩下制动踏板的推力经真空助力器放大后，推动主缸内的第一级活塞向前移动，当活塞皮碗越过补油口后，第一封闭腔开始建立液压，同时腔体内的制动液推动第二级活塞同步前移，建立第二回路的液压，两路压力分别通过对应的输出接口传递至前后轴的制动轮缸，推动制动片与制动盘、制动鼓贴合产生制动力矩；当驾驶员松开制动踏板时，活塞在回位弹簧的作用下复位，制动液经补油口回流至储液罐，制动压力解除。设计过程中针对缸体的壁厚做了针对性的强度校核，在15MPa的极限制动压力下，缸体的变形量控制在允许范围内，不会因高压膨胀导致制动踏板虚位过大、压力响应滞后的问题。

　　多组接口的布局角度经过优化，既方便整车装配线上的管路快速插接，也能避免管路弯折角度过大导致的通流面积减小、制动液流动阻力升高的问题。缸体端部的进油口采用大直径设计，保证快速踩下制动踏板时，储液罐内的制动液能快速补充至活塞腔，避免出现制动疲软、压力建立延迟的现象。对于结构设计从业者而言，该模型可直接用于制动系统的管路布局干涉检查、制动踏板行程匹配计算，也可作为液压制动类课程的教学演示模型，直观展示双回路制动主缸的内部结构逻辑与外部安装接口特征。在整车改制、赛车制动系统升级的场景中，该结构的主缸可通过匹配不同直径的活塞组件，调整制动踏板的脚感与压力输出特性，满足不同整备质量车辆的制动压力需求。需要注意的是，主缸所有与制动液接触的腔体内壁、接口表面都需要做兼容制动液的表面处理，避免长期使用过程中出现腐蚀、杂质脱落堵塞制动管路的问题，活塞回位弹簧的刚度匹配也需要经过反复台架验证，保证踏板回位速度、压力释放速度符合整车制动的动态响应要求。
