C5科尔维特前下控制臂逆向结构设计

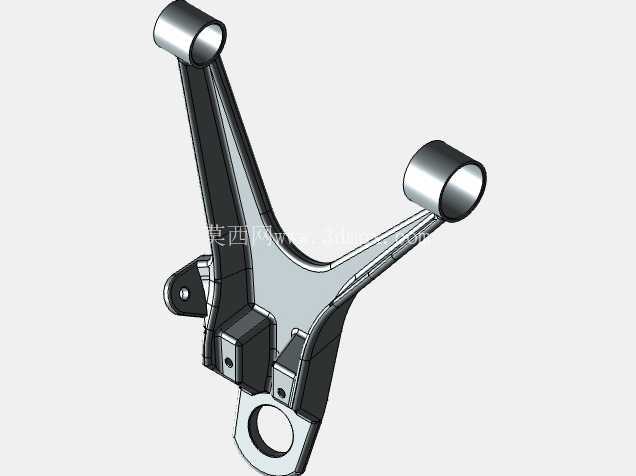

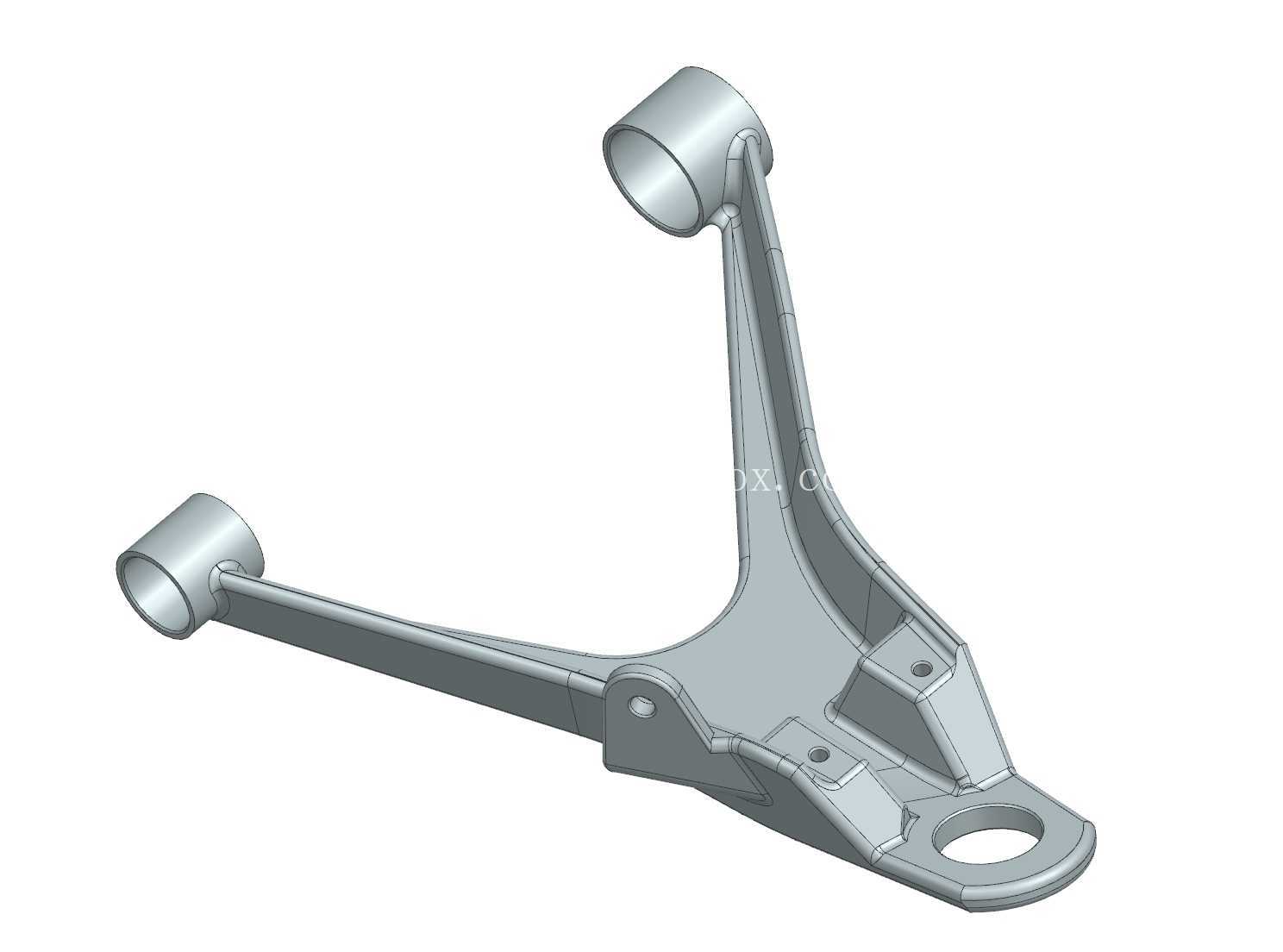

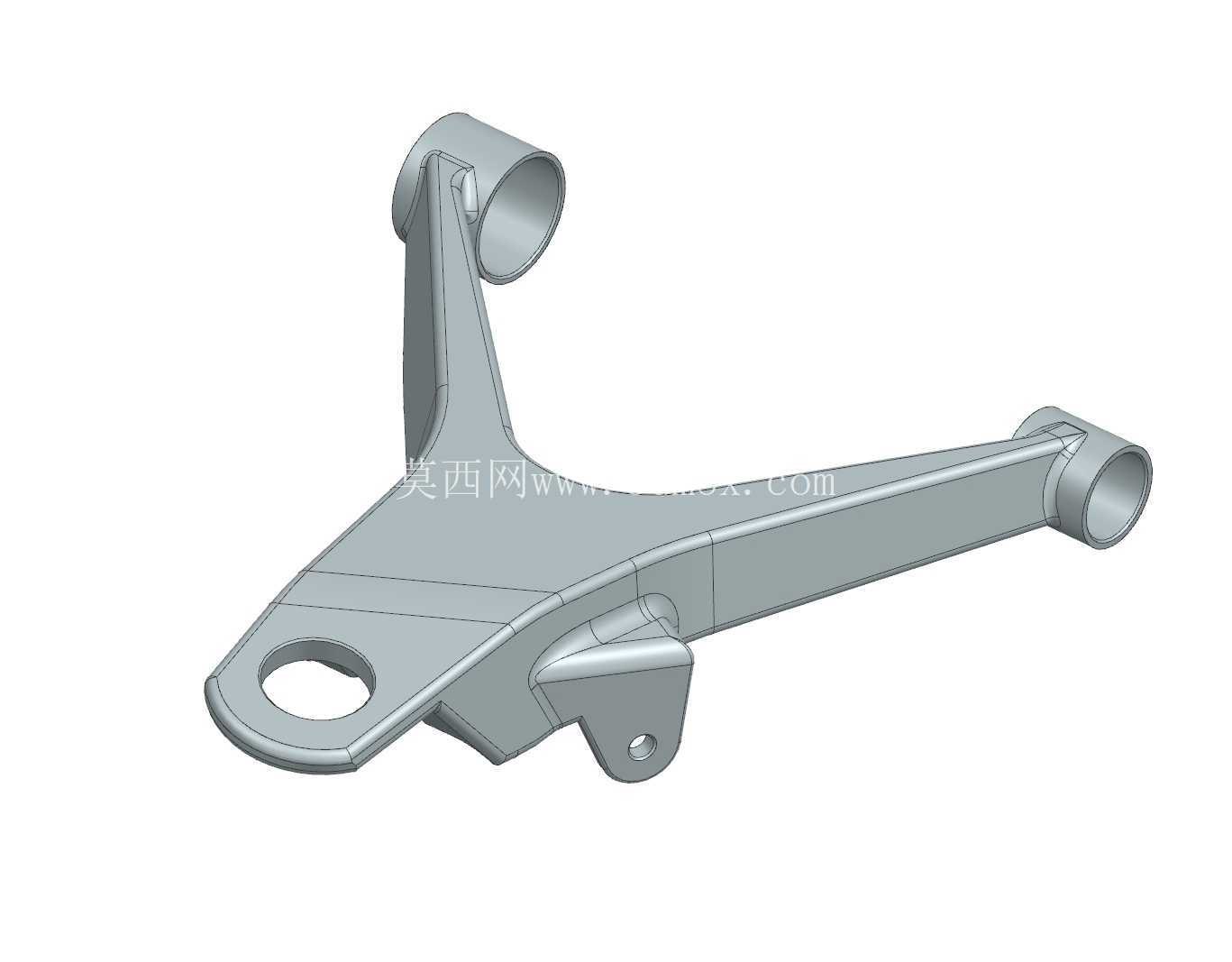

在乘用车底盘悬架系统的开发与改装环节，前下控制臂作为连接副车架与转向节的核心传力构件，直接决定了车轮定位参数的保持能力、行驶过程中的滤震表现以及激烈驾驶时的侧向支撑刚性，本次逆向开发的构件对应C5世代科尔维特的前悬架左下控制臂，适配前置后驱跑车的悬架布局特性。从实际装车场景来看，该部件服役于前轮舱内侧的低位区域，日常行驶中需要持续传递路面冲击、转向侧向力以及制动时的纵向力矩，同时还要为防倾杆连杆、球头销、车架衬套提供精准的安装定位，因此逆向过程中没有照搬原始铸造表面的拔模斜度与工艺缺陷，而是基于扫描点云重构了适配CNC加工的坯料样式，在保证所有硬点位置完全匹配实车安装边界的前提下，优化了非受力区域的壁厚过渡，减少不必要的应力集中点。

从功能特性上看，该控制臂采用双衬套+单球头的三点连接结构：两个圆筒状衬套安装位分别对应副车架上的两个铰接点，二者的中心距严格匹配原车副车架的安装孔位公差，衬套孔的内径尺寸适配原厂橡胶衬套的压装要求，压装面的表面粗糙度控制在适合衬套压入的区间，避免压装后衬套出现松旷或者内应力过大的问题；末端的球头安装位集成了螺栓固定孔位，对应转向节的连接接口，孔位的位置度公差严格对齐扫描得到的原车硬点坐标，保证装车后前轮外倾角、主销后倾角等定位参数不需要额外调整即可达到原厂设计范围；臂身中部预留的凸台结构是防倾杆连杆的安装点，安装面的平面度、螺栓孔的同轴度都经过重构校验，避免防倾杆工作时出现附加力矩导致连杆异常磨损。

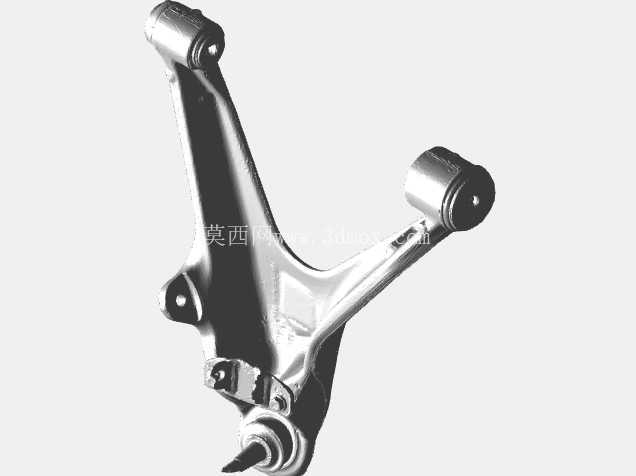

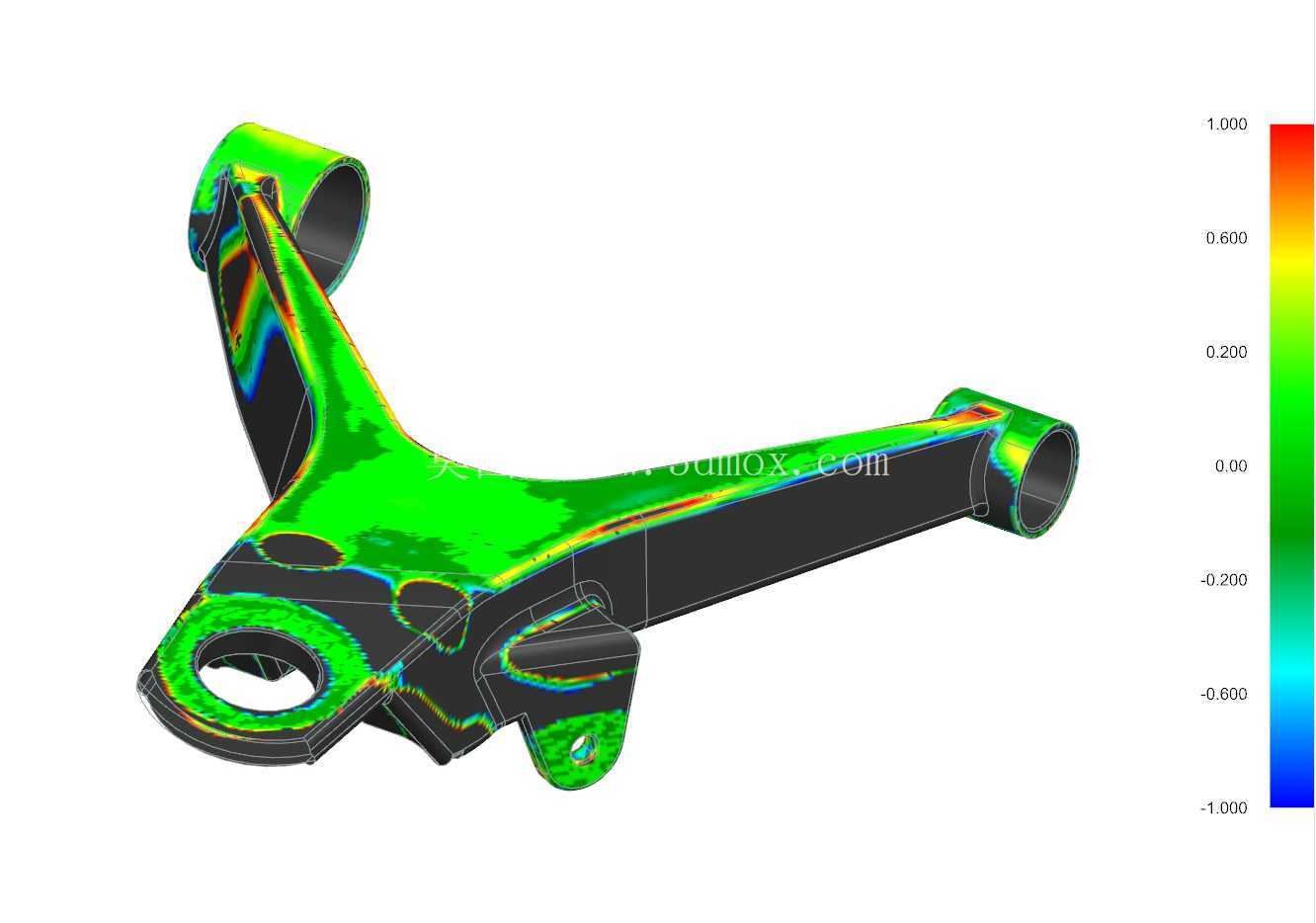

设计思路上，逆向建模全程以3D扫描获取的实车点云数据为基准，首先锁定所有安装硬点的空间坐标，确保构件的安装边界1:1匹配原车状态，不会出现装车干涉的问题；在此基础上重构臂身的加强筋走向，顺着载荷传递路径布置筋条结构，在不增加整体重量的前提下提升臂身的抗扭、抗弯刚度，避免激烈驾驶时臂身出现过量形变导致车轮定位参数失准。考虑到该逆向模型主要用于结构验证、改装件开发参考以及渲染展示用途，建模过程中统一了壁厚过渡的圆角参数，去除了原始铸造件表面的浇铸残留、凹凸瑕疵等工艺缺陷，让模型的几何曲面更顺滑，既适合后续的工程仿真分析，也能满足渲染展示的视觉效果。

从安装边界来看，该控制臂的整体外轮廓完全适配C5科尔维特前轮舱的内部空间，最大回转半径不会与轮罩内衬、转向拉杆、刹车管路等周边部件发生运动干涉，两个衬套安装端的轴向长度、衬套压入深度都与原厂件保持一致，球头安装面的高度差、螺栓孔的规格间距也完全对齐原车接口，不需要对副车架或者转向节进行任何改装即可实现原位安装。臂身底部的镂空结构是为了避让刹车通风导管以及半轴的运动空间，逆向过程中严格保留了该区域的轮廓尺寸，保证悬架全行程运动过程中都不会与周边部件发生剐蹭。需要明确的是，该模型仅用于结构设计参考与展示用途，未经过实车物理载荷测试，如果要用于实际装车的零部件制造，需要结合选用的材料特性完成对应的有限元强度校核、疲劳寿命验证，根据仿真结果调整局部壁厚与加强结构，确保部件满足行驶过程中的强度要求。
