带DIN导轨适配结构的PWM信号发生器

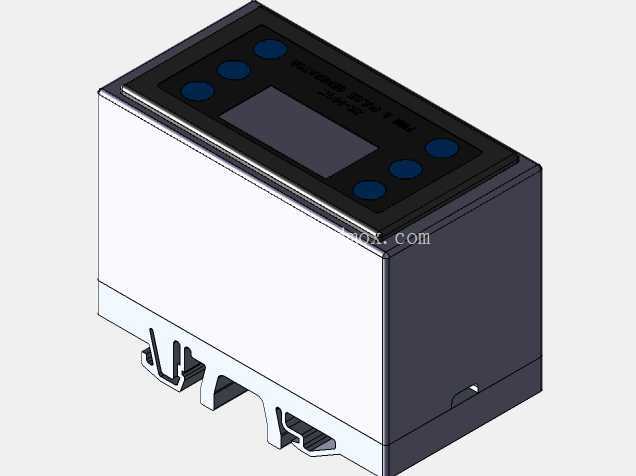

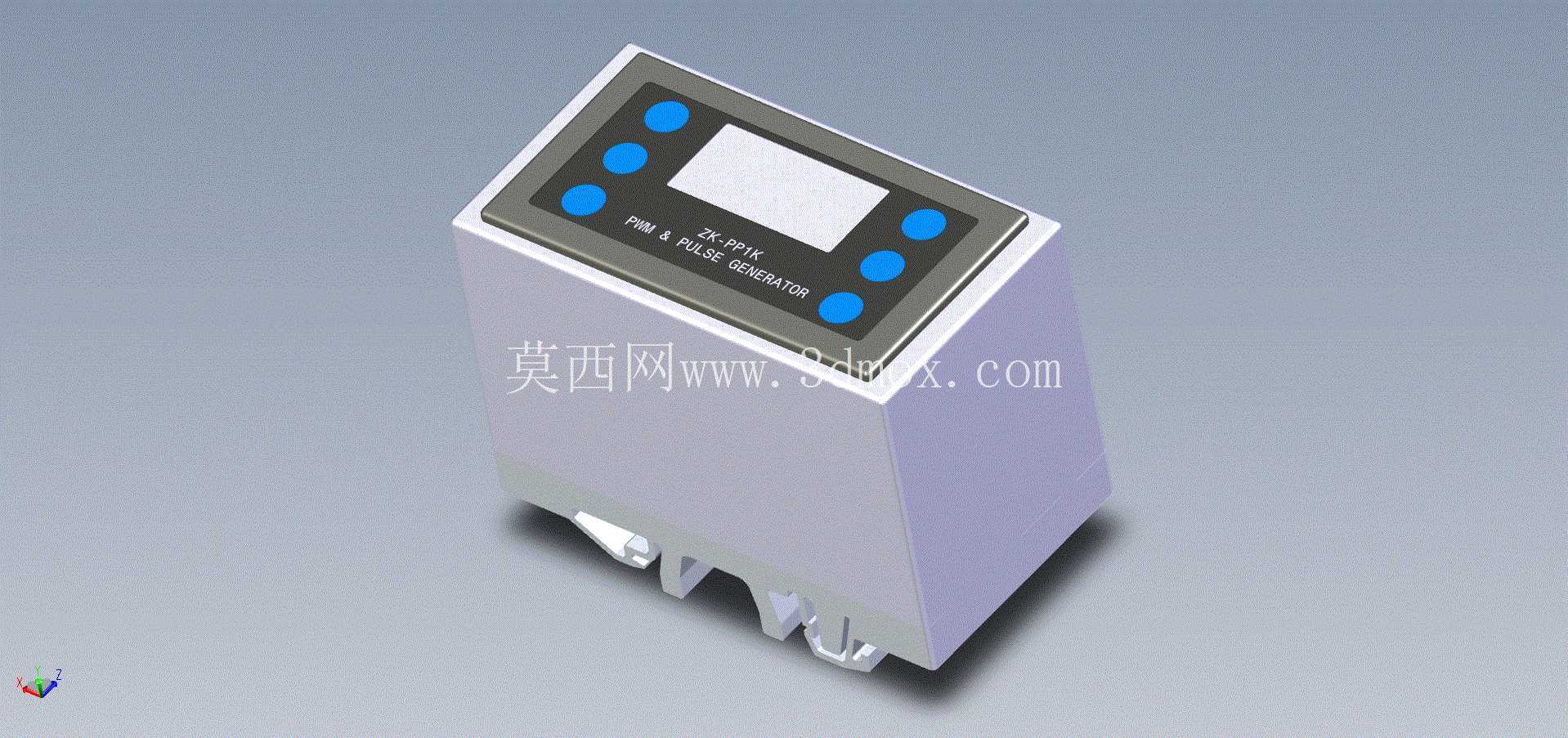

这款PWM信号发生器的设计，首先围绕工业现场控制柜内的安装需求展开，配套的DIN导轨适配结构，完全适配行业通用的TS35标准导轨，无需额外打孔固定，可直接卡装在控制柜内的导轨排上，和断路器、继电器、端子排等常规电控元件并排布置，适配现有电控柜的安装布局逻辑，不会额外占用柜内冗余空间，也不需要定制安装支架，能大幅降低现场集成的改造成本。从实际应用场景来看，这类脉冲信号发生器覆盖的工况非常广泛，小到小型实验台的电机调速、电磁阀通断频率控制，大到生产线输送机构的脉冲驱动、灯光亮度调节、加热模块的占空比调控，都可以通过输出可调的PWM信号实现精准控制，不需要额外搭配复杂的信号发生模块，单台设备即可完成脉冲频率、占空比的独立调节，适配不同负载的控制需求。

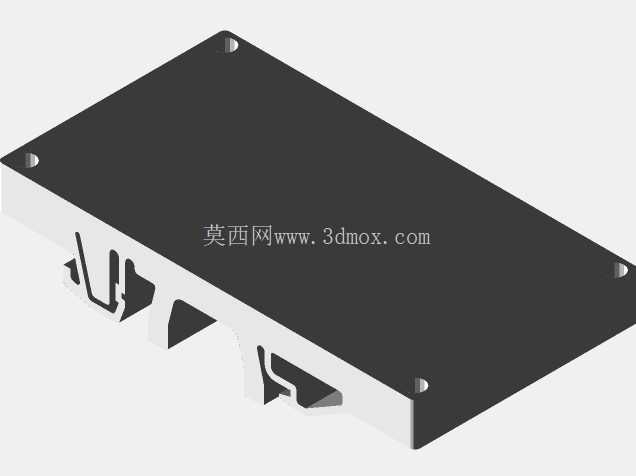

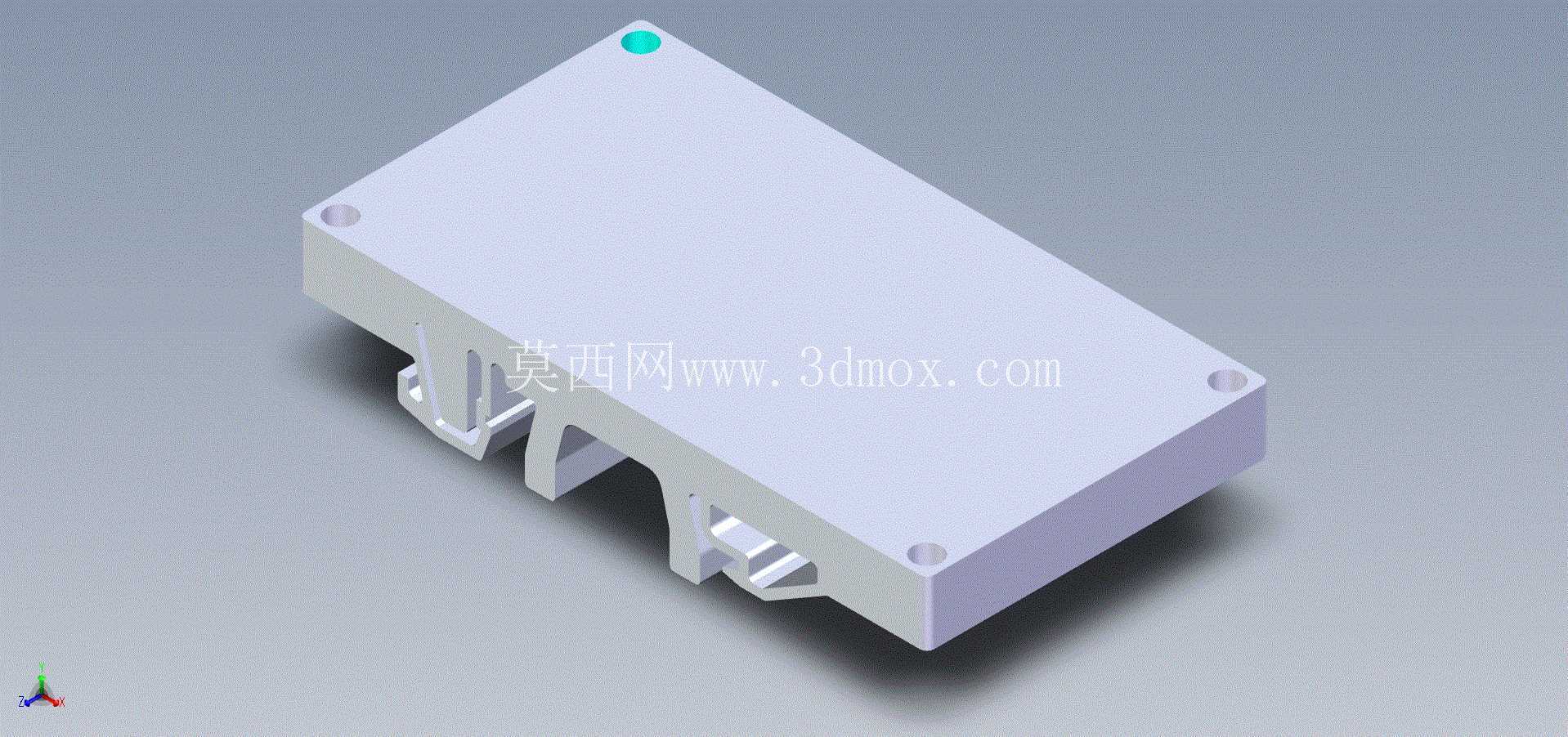

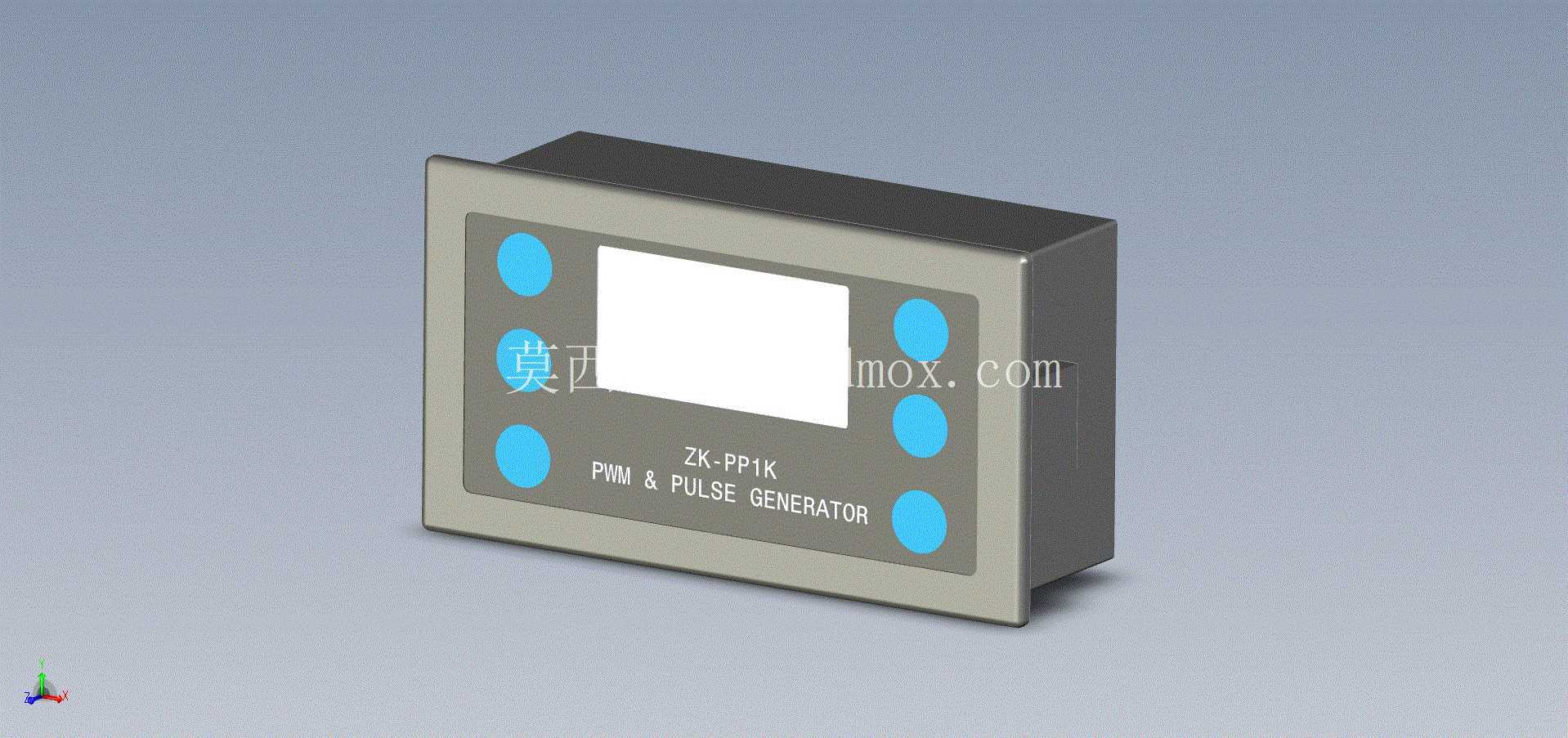

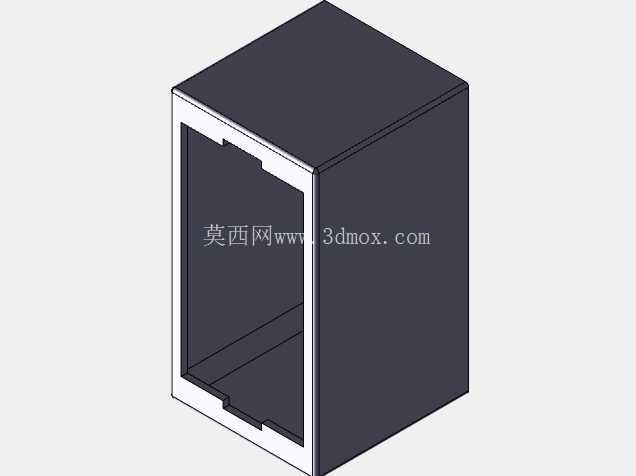

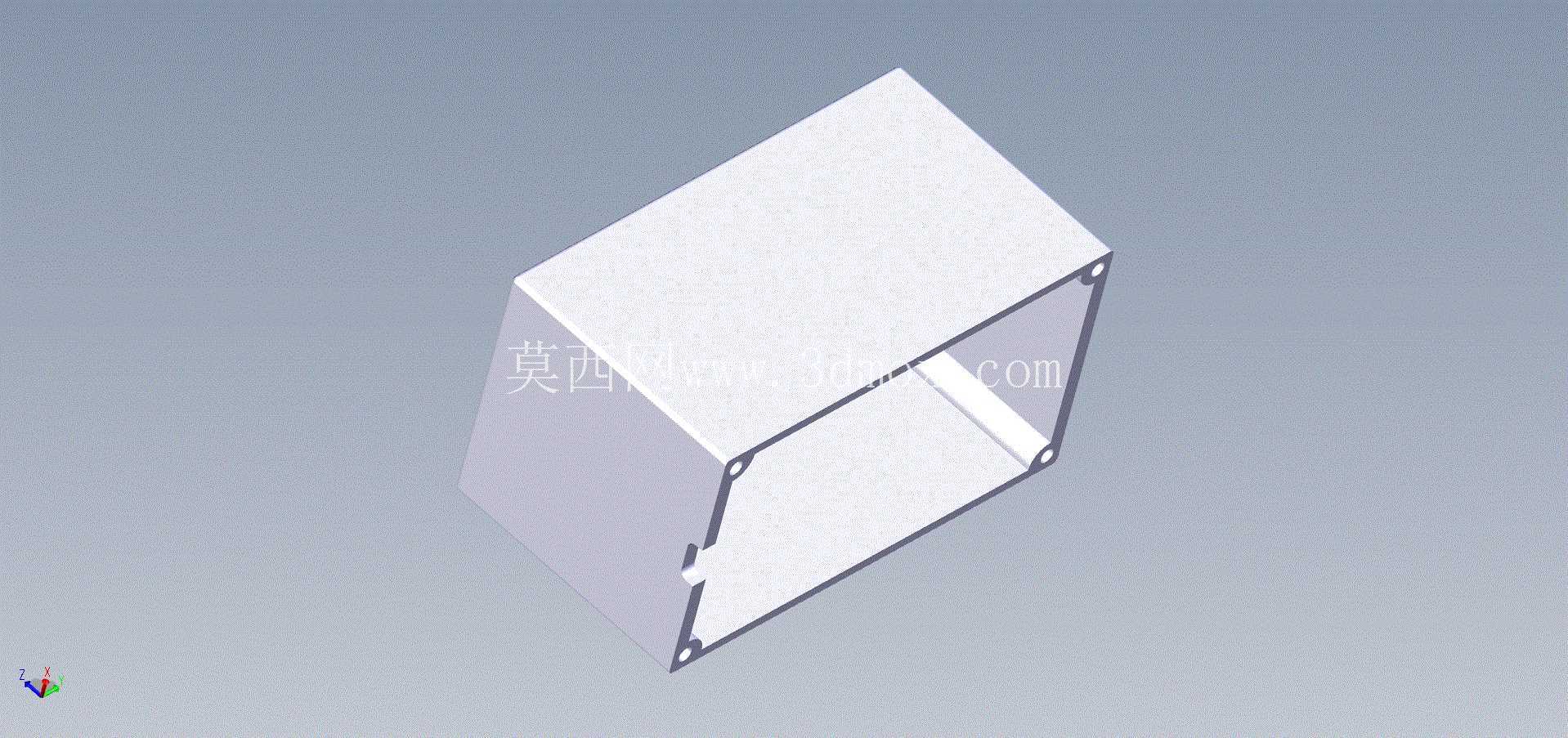

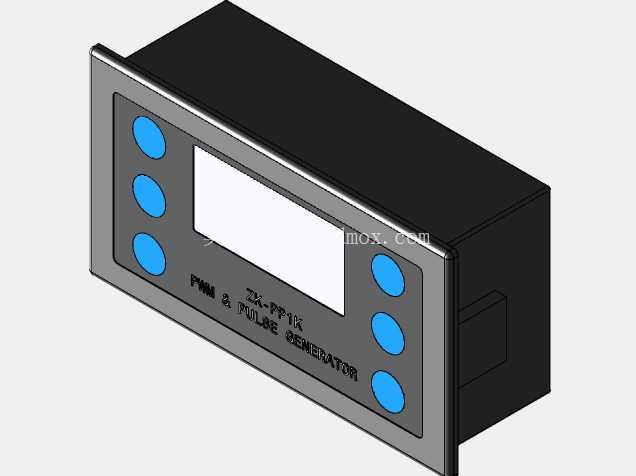

在功能设计上，设备正面集成了数码显示窗口与实体调节按键，显示区域可实时反馈当前输出的脉冲频率、占空比参数，操作人员无需外接检测设备即可直观读取运行参数，按键采用凸起式实体结构，即便佩戴劳保手套操作也能准确触发，避免触控屏在工业现场易误触、油污环境下灵敏度下降的问题。设备的外壳采用方正的立方体结构，边角做了小圆弧过渡处理，既避免尖锐边角在安装过程中划伤操作人员，也能最大化利用柜内的安装空间，外壳主体采用绝缘阻燃材质，可满足电控柜内的电气绝缘要求，防止相邻元件之间出现短路风险。底部的导轨卡扣采用弹性卡接结构，安装时只需将设备对准导轨上沿按压，卡扣即可自动卡紧在导轨上，拆卸时用一字螺丝刀撬动卡扣解锁片即可快速取下，无需拆解周边其他元件，日常维护更换的效率很高。

从结构设计的细节来看，设备的接线端子布置在底部朝向导轨的一侧，接线完成后线缆可顺着导轨方向走线，和柜内原有布线走向一致，不会出现线缆弯折角度过大、遮挡相邻元件标识的问题，端子采用螺丝压接结构，可适配0.5-2.5平方毫米的多股铜芯线，压接后拉力满足电控布线的行业标准，不会因为设备运行过程中的轻微震动出现接线松脱的情况。设备正面的操作区域做了内凹设计，按键和显示屏都低于外壳上沿1mm左右，即便柜内有其他工具滑落，也不会直接磕碰按键或显示屏，降低日常运维过程中的设备损坏概率。显示窗口采用透明PC材质覆盖，具备一定的防刮耐磨性能，可阻挡现场的少量粉尘、油污直接接触显示数码管，延长显示模块的使用寿命。

在安装边界的考量上，设备的整体宽度控制在标准模数化电控元件的宽度范围内，并排安装时和相邻元件之间不需要预留额外的散热间隙，外壳表面的散热筋结构布置在设备两侧，即便紧密安装也能保证内部电路的散热需求，不会因为积热导致输出参数漂移。设备的输出端口具备过流保护设计，当外接负载出现短路情况时，设备会自动切断输出并锁定参数，故障排除后重新上电即可恢复运行，不会因为负载故障烧毁内部信号发生电路。针对工业现场的电磁干扰问题，外壳内部做了相应的屏蔽结构设计，可抵御柜内变频器、接触器等元件产生的电磁干扰，保证输出的PWM信号波形稳定，不会出现频率漂移、占空比失真的情况，确保外接负载的运行精度。

不同于桌面式的信号发生设备，这款导轨式安装的PWM发生器完全面向长期固定运行的工业场景设计，所有结构细节都围绕电控柜内的实际安装、运维、使用需求打磨，没有冗余的装饰性结构，每一处外形设计都服务于安装便利性、运行可靠性、操作便捷性的核心需求。在三维建模过程中，需要重点把控导轨卡扣的弹性形变尺寸，确保卡装力度适中，既不会因为卡扣过松导致设备在震动环境下从导轨脱落，也不会因为卡扣过紧导致安装拆卸困难；同时要保证正面按键的行程和外壳内凹深度的匹配度，避免按键卡滞；接线端子的位置要和底部导轨保持足够的安全距离，防止接线后线缆和导轨金属部分直接接触，满足电气安全间隙的要求。
