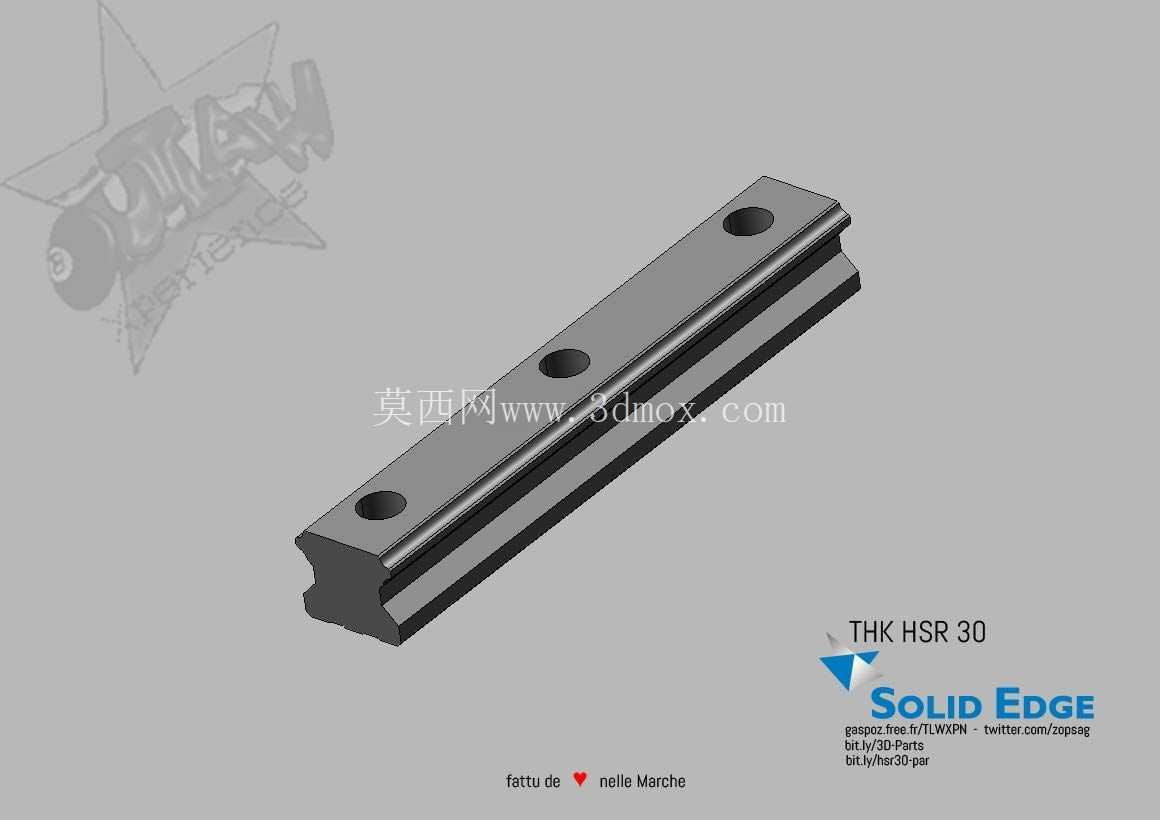

在自动化生产线、精密机床、半导体制造设备这类对直线运动精度有严苛要求的场景里,滚动直线导轨是核心的运动导向部件,HSR30规格的球保持架型导轨,属于中等负载工况下的通用选型,适配滑台行程从数百毫米到数米不等的传动布局。这类带保持架的导轨和传统无保持架滚珠导轨相比,最直观的差异是滚珠之间不会发生相互摩擦碰撞,高速运行时的噪音更低,滚珠运行的一致性更好,长期往复运动后的精度保持性更优,在需要频繁启停、快速点位移动的设备里,能有效降低滚动体的磨损速率,延长整套导向机构的维护周期。
做参数化建模的时候,首先要理清导轨的核心尺寸约束逻辑:导轨的基准安装面是底面与侧面的直角边,安装孔的沉头深度、通孔直径要适配对应规格的内六角安装螺栓,避免螺栓锁紧后头部高出导轨顶面干涉滑块运行。建模时把首尾端的沉孔位置、相邻安装孔的中心距设为可驱动参数,调整孔数就能自动生成对应长度的导轨模型,不需要重复绘制草图特征,能大幅提升不同行程设备选型时的建模效率。导轨的滚道截面是哥特式圆弧结构,和滚珠的接触角设为45度,四个方向的额定负载基本一致,不管是垂直安装、水平安装还是侧装,都能承受对应的径向、反径向以及横向载荷,在有倾覆力矩的悬臂滑台结构里,也能通过双导轨并排布置的方式抵消偏载带来的力矩影响。
导轨的端部需要做倒角处理,方便滑块装配时顺利套入,不会磕碰滚道边缘和保持架结构,安装孔的位置公差要严格控制,孔中心连线和导轨侧基准面的平行度误差要控制在合理范围内,否则现场安装时会出现螺栓无法穿入、强行锁紧后导轨变形的问题,直接影响滑块运行的顺畅度。实际选型时,要先核算滑台的总重量、运行时的切削力或者负载冲击力,算出单个滑块承受的等效载荷,再结合运行速度、行程长度、预期寿命来确定导轨的总长度和滑块数量,参数化模型可以直接调整孔位数量生成对应长度的导轨,不需要反复核对标准孔距,能快速导出不同长度的模型用于整机装配干涉检查。导轨的顶面和侧面都可以作为定位基准,安装时先把设备安装基面的平面度加工到要求范围内,再将导轨侧基准面靠紧安装台的定位台阶,按对角线顺序逐步锁紧安装螺栓,能避免导轨安装后出现弯曲变形,保证滑块全程运行无卡顿。球保持架的作用是将每颗滚珠分隔在独立的腔室内,运行时滚珠不会出现堆叠、挤压的情况,即使是高速往复运动,也能保持均匀的润滑脂分布,不会出现滚珠之间干摩擦的问题,在无尘车间的电子制造设备里,这种低发尘、低噪音的导轨结构应用非常广泛。
建模过程中,滚道的曲率半径要和配套滚珠的直径匹配,曲率比通常取0.52左右,既保证足够的接触刚度,又不会因为接触应力过大导致滚道早期点蚀失效,导轨的整体淬火硬度要达到HRC58-62,才能保证长期负载下的滚道耐磨性。参数化模型里把导轨宽度、高度、安装孔尺寸、孔距、端距都做了参数关联,调整任意一个参数,整个模型的特征都会自动更新,比如需要适配非标准安装间距的设备基座时,只需要修改孔距参数就能生成对应的导轨模型,不需要重新绘制草图、切除特征,能大幅缩短结构设计阶段的建模时间,也能避免手动修改尺寸时出现的特征报错问题。在3C产品组装设备、点胶机、激光切割机这类设备里,HSR30规格的导轨通常搭配同规格的法兰型或者方型滑块使用,单根导轨可以搭配1-2个滑块,根据负载大小调整滑块数量,双导轨平行布置时,要保证两根导轨的平行度误差在允许范围内,否则会增大滑块的运行阻力,加速滚珠和滚道的磨损。
