ArduinoNano可锁定DIN导轨安装固定座

在工业控制柜、小型自动化设备的电控舱内部，DIN导轨是各类电气元件、控制模块最通用的安装载体，标准35mm宽度的DIN导轨几乎覆盖了从低压配电元件到小型控制板的所有安装场景，而Arduino Nano作为开源硬件领域应用极广的小型控制板，原生并未配备导轨安装结构，在工业场景部署时往往需要额外固定，容易出现布线杂乱、模块松动、维护拆卸不便的问题，这款安装座正是针对这一实际工程痛点设计的适配结构。

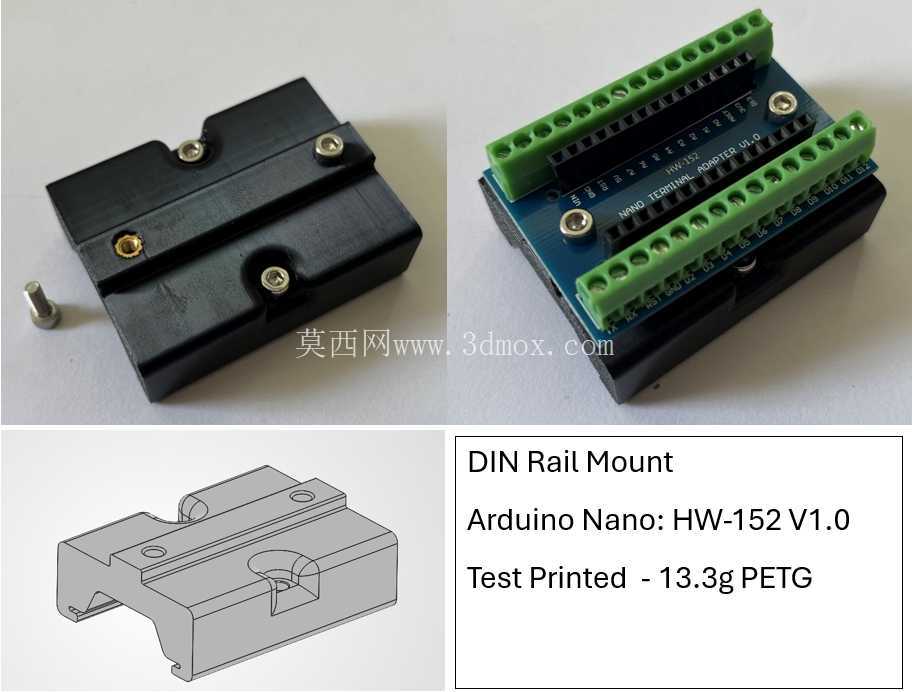

从实际使用场景来看，这款安装座主要面向小型设备的电控集成、实验室测试台搭建、小型自动化装置的控制模块部署需求，解决Arduino Nano搭配HW-152 V1.0终端适配器时的导轨固定问题，无需在电控板、安装板上额外打孔攻丝，直接卡入标准DIN导轨即可完成固定，大幅提升电控柜内部的布线整洁度，也方便后期维护时快速拆装模块，不需要拆卸周边其他元件就能单独取下控制板进行调试或更换。

功能设计上，这款安装座采用可锁定的导轨卡接结构，区别于普通卡扣式导轨座容易受振动松脱的问题，锁定结构可以在卡入导轨后形成稳定的机械限位，即使在设备存在持续振动、频繁启停冲击的工况下，也能保证控制模块不会从导轨上滑落，避免接线松脱导致的设备故障。安装座预留了对应终端适配器的固定孔位，适配4颗M3加热插件以及4颗M3x10螺栓的安装规格，不需要额外加工转接件，就能将Arduino Nano与HW-152 V1.0终端适配器整体固定在安装座上，接线端子朝外的布局也方便现场接线操作，不会出现接线空间被安装结构遮挡的问题。

设计思路上，整个结构优先考虑安装兼容性与操作便捷性，导轨卡接部分完全符合标准DIN导轨的尺寸公差要求，卡入时不需要额外工具，手动按压即可完成装配，锁定结构的解锁位置设置在安装座侧面，使用一字螺丝刀或者平口工具就能快速解锁拆卸，不需要伸手到导轨背面操作，适配电控柜内部狭窄的操作空间。安装座的主体结构做了加强筋设计，在控制整体重量的同时保证结构强度，测试打印的成品重量仅13.3g，不会给导轨增加额外的负重，也不会因为长期受力出现卡扣变形的问题。安装座与控制板、终端适配器的接触位置做了避空设计，不会遮挡板载的指示灯、接口，也不会压迫板上的贴片元件，避免安装应力导致的电路板损坏。

安装边界方面，这款安装座完全适配标准35mm DIN导轨的安装尺寸，安装完成后整体突出导轨表面的高度经过优化，不会和周边安装的断路器、接线端子等元件产生空间干涉，横向占用的导轨长度控制在极小范围内，在有限的导轨空间内可以紧密排布多个模块，提升电控柜内部的空间利用率。固定孔位的位置精度控制在±0.1mm范围内，和HW-152 V1.0终端适配器的安装孔完全对位，装配时不会出现孔位错位需要强行拧螺丝的问题，避免螺丝斜向受力导致的滑牙或者电路板被顶坏的情况。安装座的边缘全部做了圆角处理，没有尖锐的毛刺棱角，现场装配接线时不会划伤操作人员的手部，也不会刮破导线的绝缘层，符合电气装配的安全要求。

从实际工程应用的角度来看，这类小型适配安装座虽然结构不复杂，但直接解决了开源控制板在工业场景部署的安装痛点，不需要设计人员额外花时间绘制转接安装件，也不需要采用扎带、双面胶这类不可靠的固定方式，能够直接用于小批量设备的电控组装，也适合设备维护时的快速改造升级，在小型自动化装置、教学实验台、非标设备控制单元的搭建场景下都有很高的实用价值。结构设计上充分考虑了3D打印的工艺特性，没有大角度的悬空结构，不需要额外添加支撑就能完成打印制作，打印完成后只需要简单去除毛边就能直接装配使用，后期如果有定制化修改需求，也能快速调整孔位或者尺寸，适配不同版本的控制板或者终端适配器。
