双节21700电池固定座结构设计方案

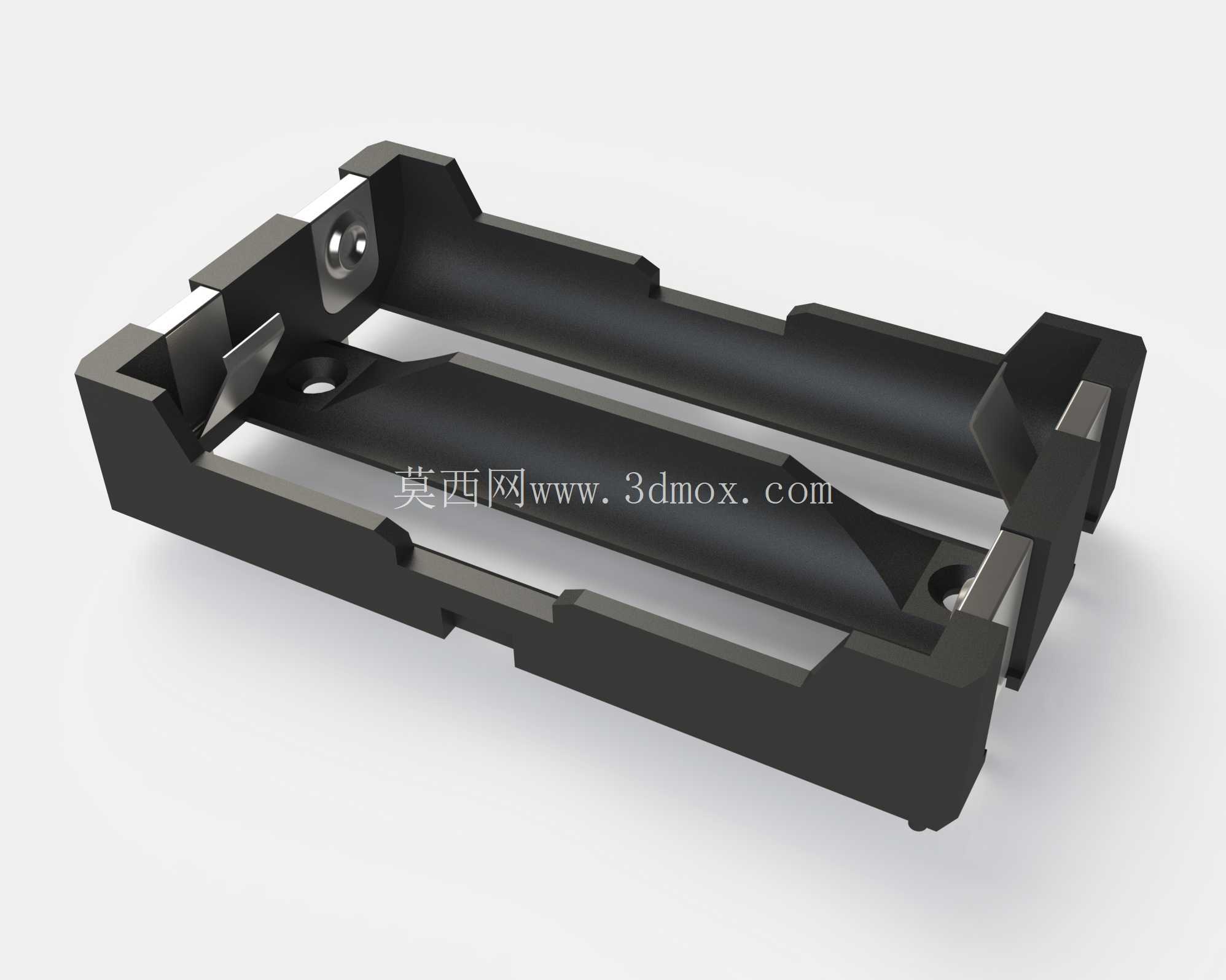

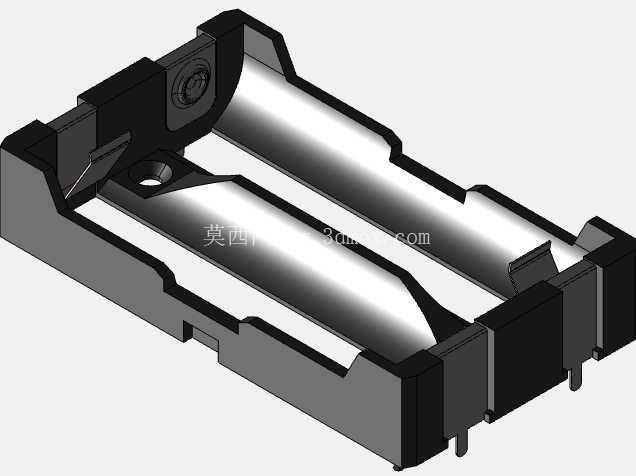

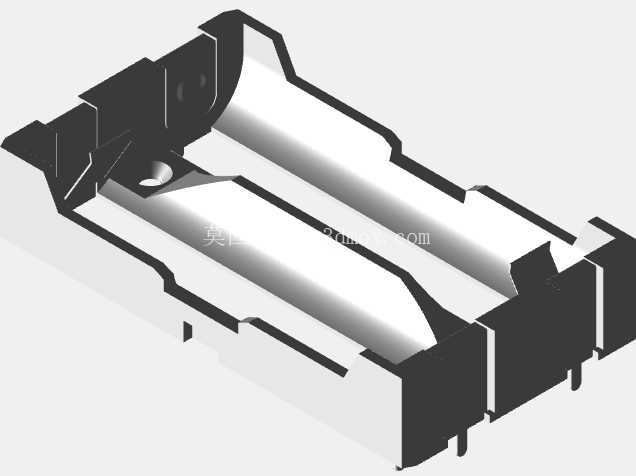

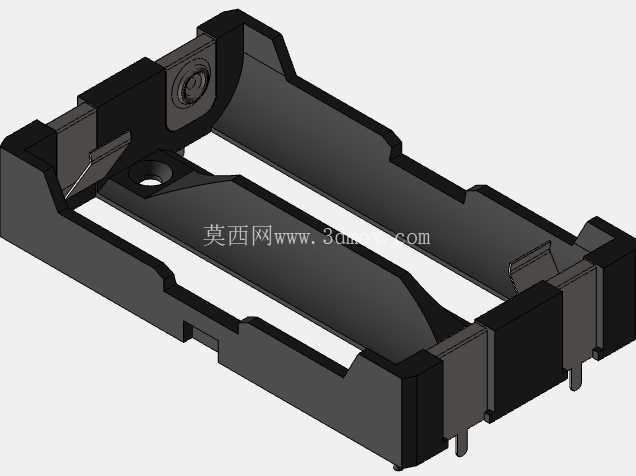

　　在手持电动工具、便携储能设备、户外照明装置这类需要高能量密度锂电供电的产品结构设计中，电池固定座是连接电芯与整机电路、承载电芯定位防护功能的核心结构件，这款适配两节21700规格圆柱锂电的固定座，正是针对串联双电芯供电场景开发的结构组件。从实际装机的适配边界来看，这款电池座的内腔轮廓完全贴合21700圆柱电芯的外形尺寸，单槽容纳直径21mm、长度70mm的标准圆柱电芯，双槽平行排布的结构预留了0.3mm的电芯装配间隙，既可以避免电芯装入时的卡滞问题，也能给电芯使用过程中的轻微膨胀留出形变空间，不会出现电芯挤压鼓包导致的拆卸困难。

　　两端的金属接触弹片安装位做了下沉式定位设计，弹片装配后与电芯端面的接触压力控制在8-12N的合理区间，既能保证大电流放电时的接触可靠性，减少接触电阻带来的压降损耗，也不会因为压力过大导致电芯端面镀层磨损，长期使用后出现接触不良的问题。从结构设计的细节来看，这款电池座的主体框架采用了加强筋交错排布的结构，侧壁厚度均匀控制在1.8mm，既保证了整体结构强度，在整机跌落、受到侧向冲击时不会出现框架断裂导致电芯移位的问题，也尽可能压缩了非功能区域的材料占用，减少整体结构的体积占用。

　　底座上预留的两个安装固定孔位，孔位间距匹配常见便携设备的内部安装柱标准间距，可以直接通过螺丝将电池座固定在整机壳体内腔的安装柱上，不需要额外设计定制转接支架，能够大幅缩短整机结构的开发周期。两侧的导向滑槽结构，能够配合整机外壳上的导向筋实现装配时的快速定位，装配过程中不需要反复调整对位，生产线上的装配效率可以提升30%以上。在实际应用场景中，这款双节21700电池座可以适配串联7.4V供电的各类便携设备，包括强光手电、手持打磨工具、便携检测仪器、小型户外储能电源等产品，相比传统的18650电池座，21700电芯的单节容量可以做到5000mAh，双节串联后的整体容量能够满足设备更长时间的续航需求，对应的固定座结构也针对21700电芯的更大直径做了轮廓优化，不会出现电芯晃动、移位的问题。从防护设计的角度来看，电池座的底部做了镂空的散热槽结构，电芯在大电流放电过程中产生的热量可以通过底部镂空区域快速散发到周围空气中，避免热量在电池座内部积聚导致电芯温度过高，提升充放电过程中的安全性。两端的弹片安装位还做了防反接的结构挡边，只有电芯正负极方向安装正确时才能完全装入电池座，如果电芯装反，端面会被挡边顶住无法到位，从结构上避免反接导致的电路短路问题，不需要额外在电路上增加复杂的反接保护元件，降低整机的物料成本。

　　在安装边界的适配性上，这款电池座的整体外轮廓尺寸做了通用化设计，外部凸起的加强筋高度控制在1mm以内，不会和周边的电路板、导线槽产生结构干涉，在进行整机内部布局时，只需要预留对应长宽高的安装空间即可，不需要针对周边元件做特殊的避让设计。电池座的侧壁还预留了导线走线的缺口，焊接在弹片上的供电导线可以顺着侧壁缺口引出，不会被电芯压破绝缘层导致短路风险，走线布局更加规整，也方便生产过程中的导线整理作业。从长期使用的可靠性角度考虑，这款电池座的结构边角都做了R0.5的圆角过渡处理，没有尖锐的棱角，在装配和后续维护更换电芯时，不会划伤操作人员的手部，也不会刮破电芯外层的绝缘皮，避免绝缘破损带来的安全隐患。固定孔位周边做了局部加厚的凸台结构，螺丝锁紧时的压力会被凸台分散，不会因为螺丝锁紧力过大导致框架开裂，多次拆装维护也不会出现孔位滑牙、结构损坏的问题。
