带伸缩挂钩的一体化伞柄结构设计

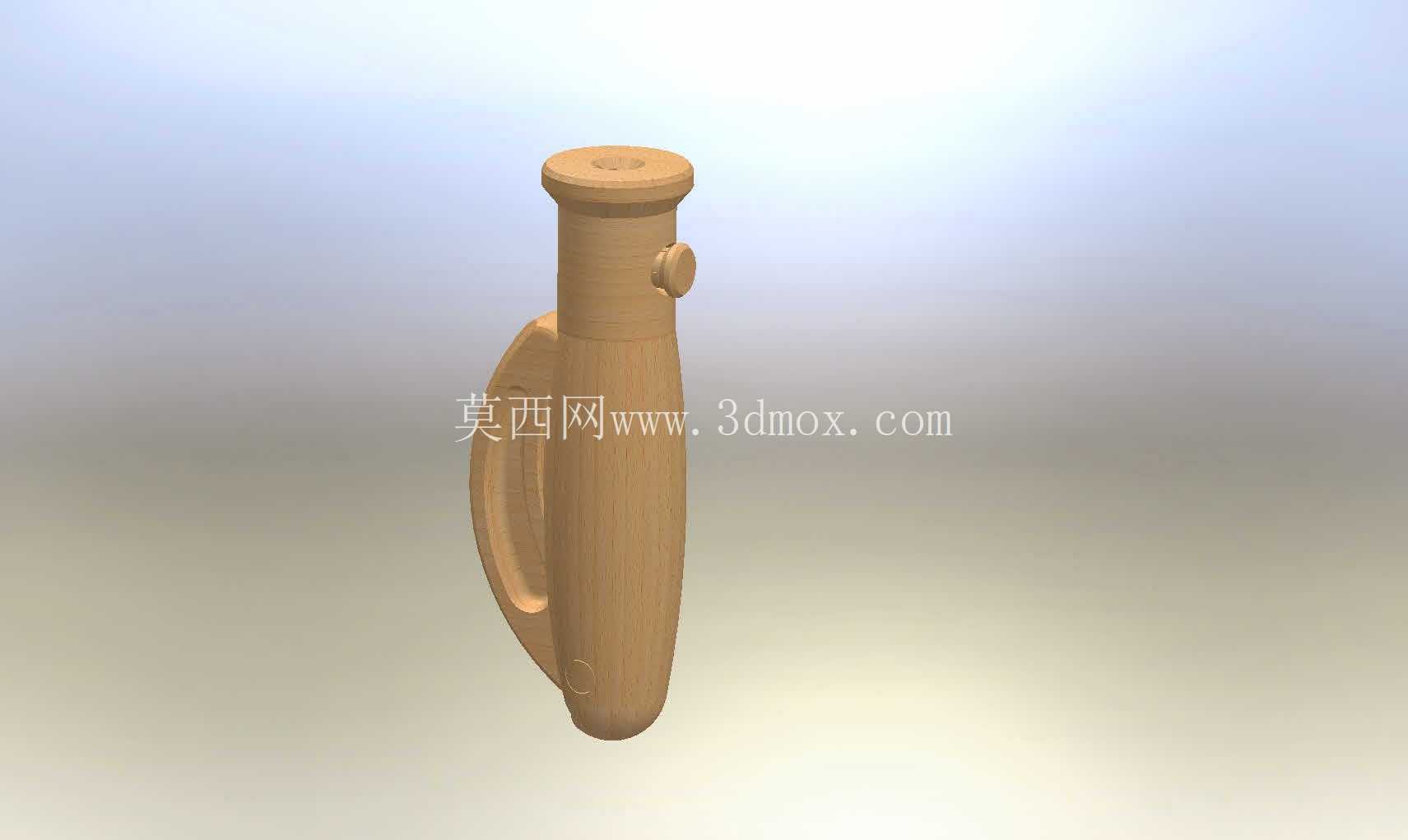

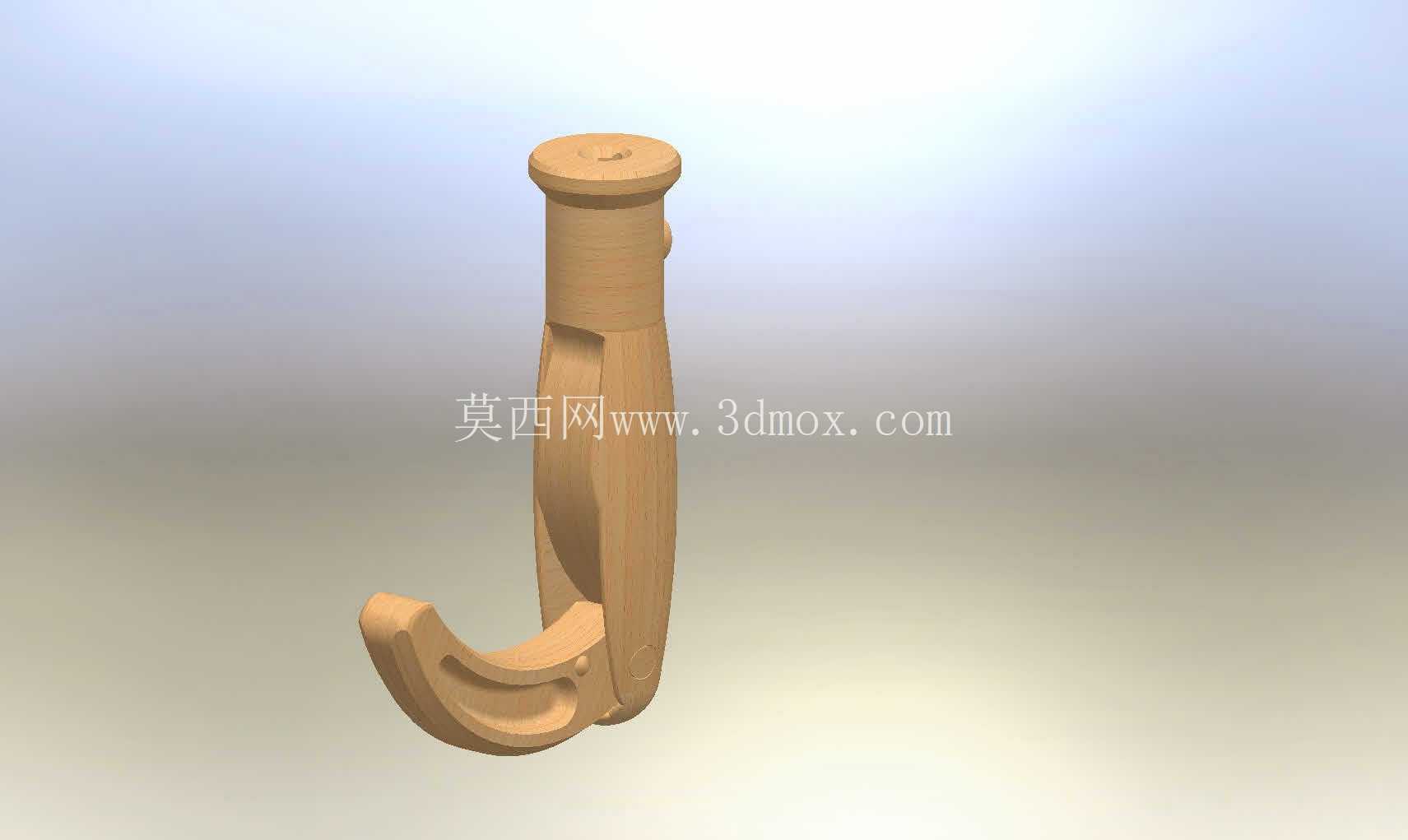

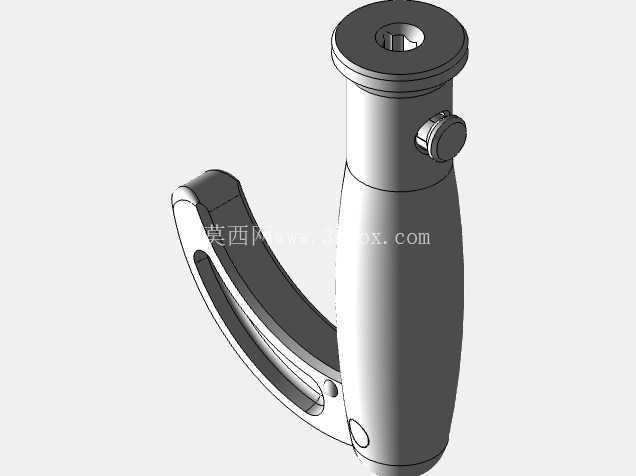

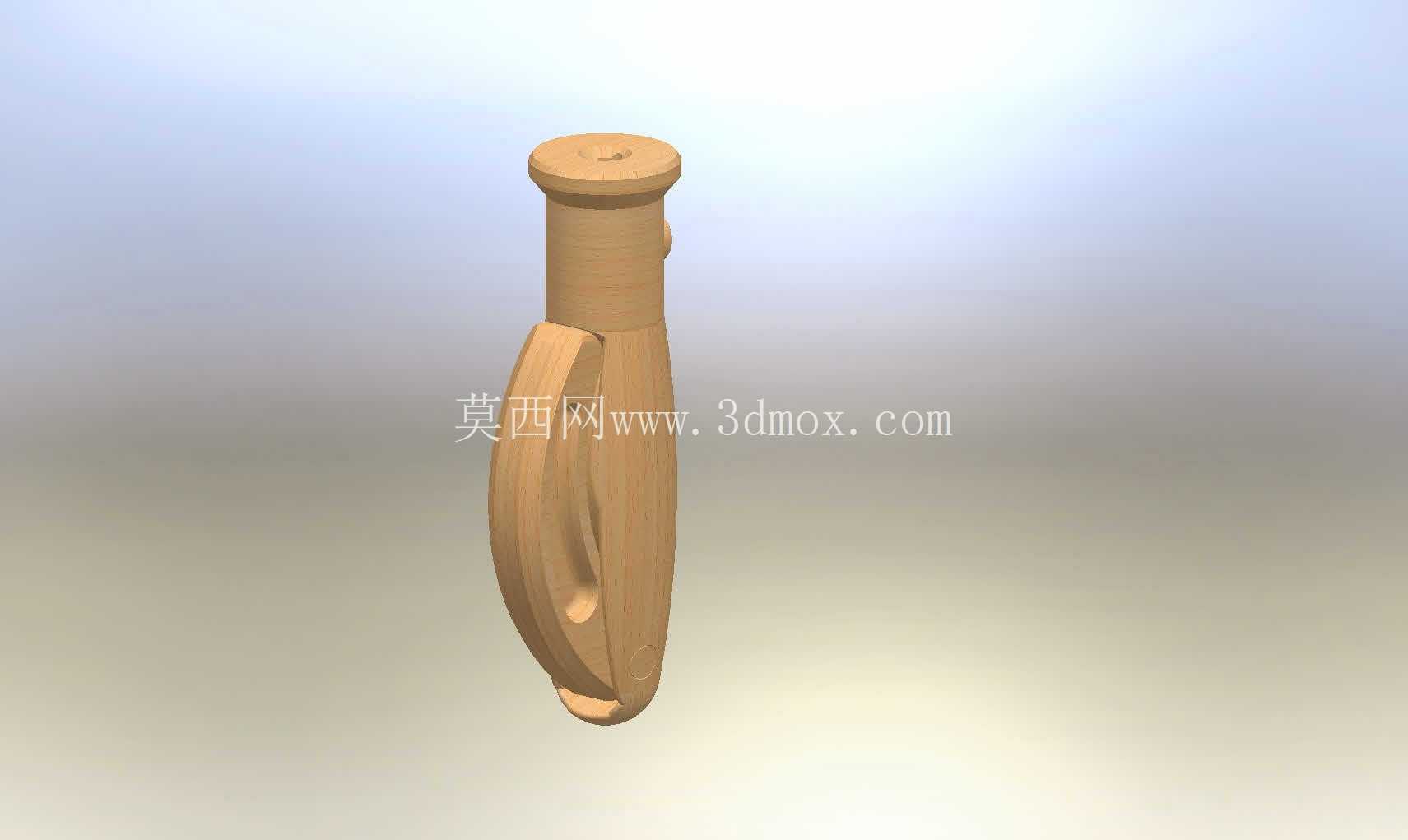

　　日常通勤场景中，常规折叠伞、长柄伞的收纳悬挂一直是容易被忽略的使用痛点：进入室内后伞面沾附的雨水容易打湿随身物品，桌面放置时易滚落，挂在常规挂钩上又容易因伞身重心偏移滑落，这款带伸缩挂钩的手柄结构，正是针对这类实际使用痛点完成的结构优化设计。从结构布局来看，整体手柄采用符合人体工学的流线型曲面，握持段的截面做了微椭圆处理，匹配成年人手掌自然握持时的弧度，长时间握持不会出现硌手的问题，手柄主体的壁厚控制在2.5mm，既保证了结构强度，也不会让整体重量过大增加手持负担。伸缩挂钩采用隐藏式内嵌布局，日常收纳状态下挂钩完全收入手柄侧面的预留槽内，不会突出于手柄外轮廓，避免握持时剐蹭手掌，也不会在放入包袋时勾扯其他物品；需要使用时，按压手柄侧面的弹性锁止按钮，挂钩会在内部弹簧的作用下弹出12mm的挂接长度，挂钩末端做了防脱倒钩结构，挂在桌沿、墙面挂钩、背包挂点上时，能有效避免伞身因外力晃动脱落，收回时只需将挂钩推回槽内，锁止结构会自动卡合固定，操作全程单手握持即可完成，不需要额外的双手配合。

　　从安装边界来看，手柄上端预留了标准的伞杆连接孔，孔内做了3条均匀分布的轴向防滑筋，适配市面上常规直径8mm的雨伞中杆，安装时只需要在伞杆连接段涂覆少量结构胶，压入手柄连接孔即可完成固定，不需要额外的螺丝紧固件，装配工序简单，适合批量生产时的快速组装。手柄侧面的挂扣结构做了圆弧过渡处理，没有尖锐的棱角，即使日常使用中剐蹭到衣物或者皮肤，也不会造成划伤。在材料选型适配方面，这款手柄结构可以直接适配压铸生产工艺，采用锌合金压铸成型时，表面可以做木纹转印、磨砂喷塑等多种表面处理，匹配不同定位的雨伞产品外观需求；如果采用工程塑料注塑生产，只需要调整拔模斜度到1.5度，即可满足注塑生产的脱模要求，不需要额外修改核心结构尺寸。

　　实际使用测试中，伸缩挂钩的锁止结构经过5000次按压弹出、收回循环后，锁止力度依然能保持初始值的85%以上，挂重测试中可以承受3kg的悬挂载荷，完全能覆盖常规雨伞加上伞面沾水后的总重量，不会出现挂钩断裂或者锁止失效的问题。手柄底部做了平面处理，临时放置在水平桌面上时，可以保持直立状态，不会轻易滚落，避免伞面的雨水沾湿桌面文件或者电子设备。和传统的固定式伞柄相比，这款集成伸缩挂钩的结构没有额外增加过多的零件数量，整体只包含手柄主体、挂钩件、弹簧、锁止按钮四个核心零件，零件数量少，装配公差容易控制，生产过程中的不良率能控制在较低水平，同时隐藏式的挂钩设计没有破坏手柄整体的流线型外观，不会因为增加功能而影响产品的视觉整体性。

　　在结构细节处理上，手柄和伞杆的连接段做了1mm的加高挡边，雨伞收拢时伞骨的活动段不会直接摩擦手柄上端面，长期使用也不会出现接触面磨损掉漆的问题；挂钩的转动轴位置做了储油槽设计，装配时填充少量润滑脂，就能保证长期使用过程中挂钩弹出收回的顺畅度，不会出现卡顿或者异响的问题。针对不同尺寸的雨伞产品，这款手柄的核心结构可以做等比例缩放，适配儿童伞、大号长柄伞等不同规格的产品，缩放过程中只需要同步调整连接孔的直径和挂钩的挂接长度，不需要重新设计锁止结构的核心参数，能大幅缩短衍生产品的开发周期。
