蝴蝶造型装饰摆件压铸成型结构设计

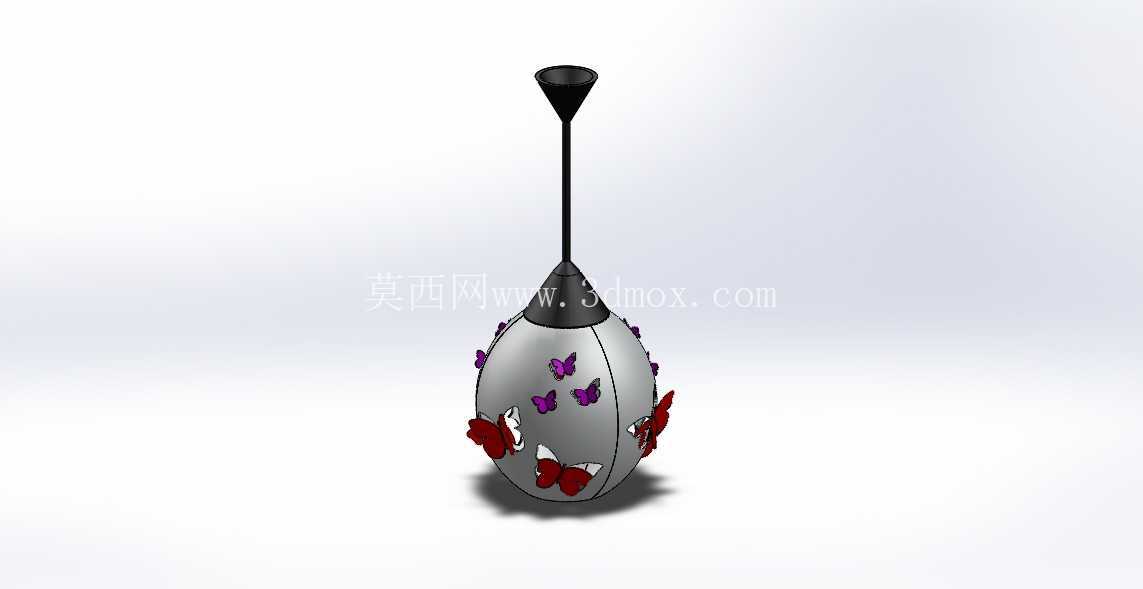

这款创意造型摆件的压铸结构设计，核心围绕分体式组装的工艺落地展开，整体分为三个独立成型单元，分别是蛋形主体基座、小型蝴蝶装饰件、大尺寸蝴蝶左右翅膀构件，各单元通过压铸工艺一次成型后，可完成快速组装拼接，适配桌面装饰、文创周边、工艺礼品等多场景的落地需求。从实际应用场景来看，这类带仿生装饰元素的压铸摆件，既可以作为文创IP周边的量产结构方案，也能适配家居软装陈列、商业空间美陈装饰的定制化需求，压铸成型的工艺选择，能够保证金属材质摆件的表面细节还原度，同时兼顾量产阶段的成型效率与尺寸一致性，避免后续二次加工的过多工序损耗。

设计思路上，首先拆分整体造型的成型难点，蛋形主体为回转类曲面结构，顶部延伸的细长漏斗状立柱，在压铸成型时需要重点考虑浇口位置的选择，避免细长柱部位出现冷隔、浇不足的缺陷，主体表面预留的蝴蝶嵌装槽位，尺寸公差控制在装配间隙0.1mm范围内，保证后续蝴蝶构件嵌入后无松动、错位问题。小型蝴蝶装饰件为薄壁片状结构，压铸时需要控制壁厚均匀性，整体壁厚保持1.2mm，避免局部壁厚差过大导致成型后出现缩孔、变形问题，蝴蝶表面的纹理细节通过模具型腔的蚀刻工艺实现，无需后续额外的表面雕刻工序。大尺寸蝴蝶左右翅膀为对称结构，设计时采用镜像建模思路，保证两个翅膀的安装卡扣位置完全一致，可实现互换性装配，降低后续组装环节的分拣难度，翅膀边缘的飞边余量控制在0.05mm以内，减少后续去毛刺的工作量。

从安装边界与尺寸配合来看，蛋形主体的底部为平面支撑结构，直径设计为65mm，放置时的支撑面足够保证整体稳定性，不会出现倾倒问题，主体总高度（含顶部立柱）为180mm，适配常规桌面陈列的尺寸需求，不会占用过多展示空间。各蝴蝶构件与主体的连接采用卡扣加粘接的双重固定方式，卡扣的过盈量设计为0.08mm，装配时可实现初步定位，后续辅以少量粘接剂即可完成永久固定，避免长期摆放后出现装饰件脱落的问题。顶部的漏斗状结构内径为8mm，既可以作为纯装饰结构，也可根据实际需求拓展为香插、小型花器的功能接口，拓展产品的实际使用场景。

压铸工艺的适配性设计上，三个独立构件的分型面选择都遵循脱模顺畅的原则，主体的分型面设置在蛋形结构的最大轮廓线位置，避免出现倒扣结构导致脱模困难，蝴蝶类薄壁件的分型面设置在构件的厚度中心面，保证两侧型腔的填充速度一致，避免出现单侧缺料的问题。流道设计采用锥形分流结构，针对薄壁的蝴蝶构件适当提高浇口的进料速度，保证金属液在型腔内的填充流畅性，同时在构件的非外观面设置集渣包，收集填充过程中前端的冷金属液，避免外观面出现夹渣、冷隔缺陷。冷却水路的排布围绕主体的厚壁部位重点设置，避免厚壁处冷却速度过慢导致缩松缺陷，薄壁蝴蝶件的冷却水路距离型腔保持15mm的安全距离，避免冷却速度过快导致构件出现开裂问题。

实际量产环节中，这套分体式结构的设计，能够有效降低单套模具的复杂程度，三个构件可分别开发独立的小型压铸模具，无需开发复杂的多面抽芯大型模具，降低模具开发成本的同时，也能根据不同的订单需求灵活调整各构件的生产批量，避免出现某类构件库存积压的问题。组装环节无需复杂的工装夹具，人工即可完成快速拼接，单组产品的组装时长可控制在30秒以内，适配大批量量产的装配效率需求。表面处理环节，主体可根据需求做烤漆、电镀等不同工艺处理，蝴蝶装饰件可做分色处理，实现紫、红等不同色彩的搭配效果，满足不同场景的外观风格需求。
