重力铸造主块齿轮箱壳体结构设计

项目分类:铸造模 发布时间:2026-06-29 ID:1193684
  • 重力铸造主块齿轮箱壳体结构设计
  • 重力铸造主块齿轮箱壳体结构设计
  • 重力铸造主块齿轮箱壳体结构设计
  • 重力铸造主块齿轮箱壳体结构设计
  • 重力铸造主块齿轮箱壳体结构设计

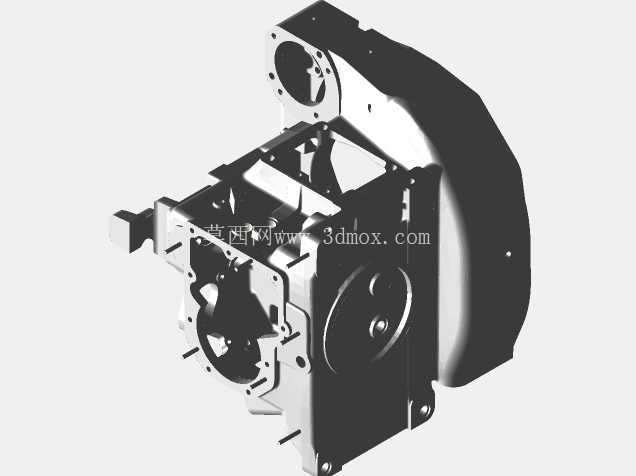

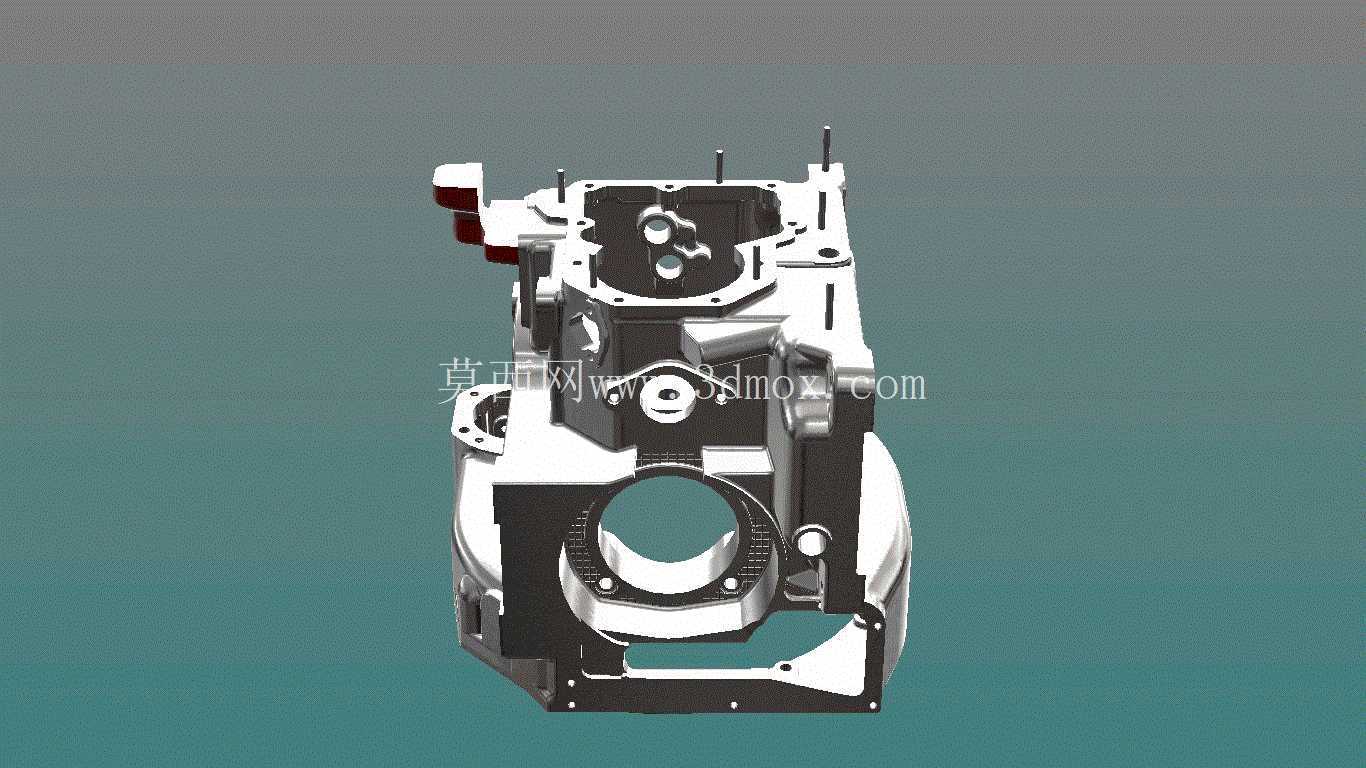

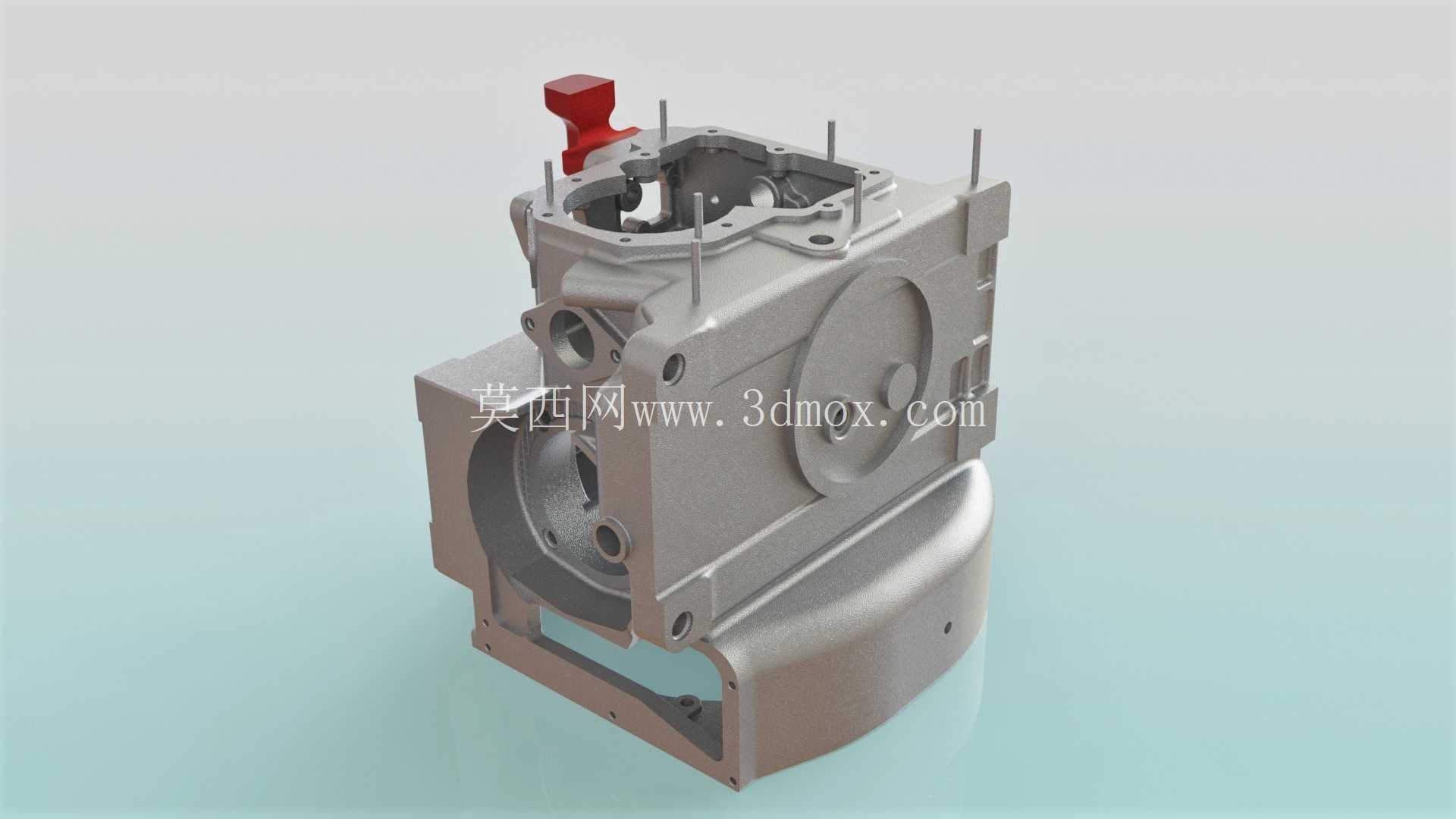

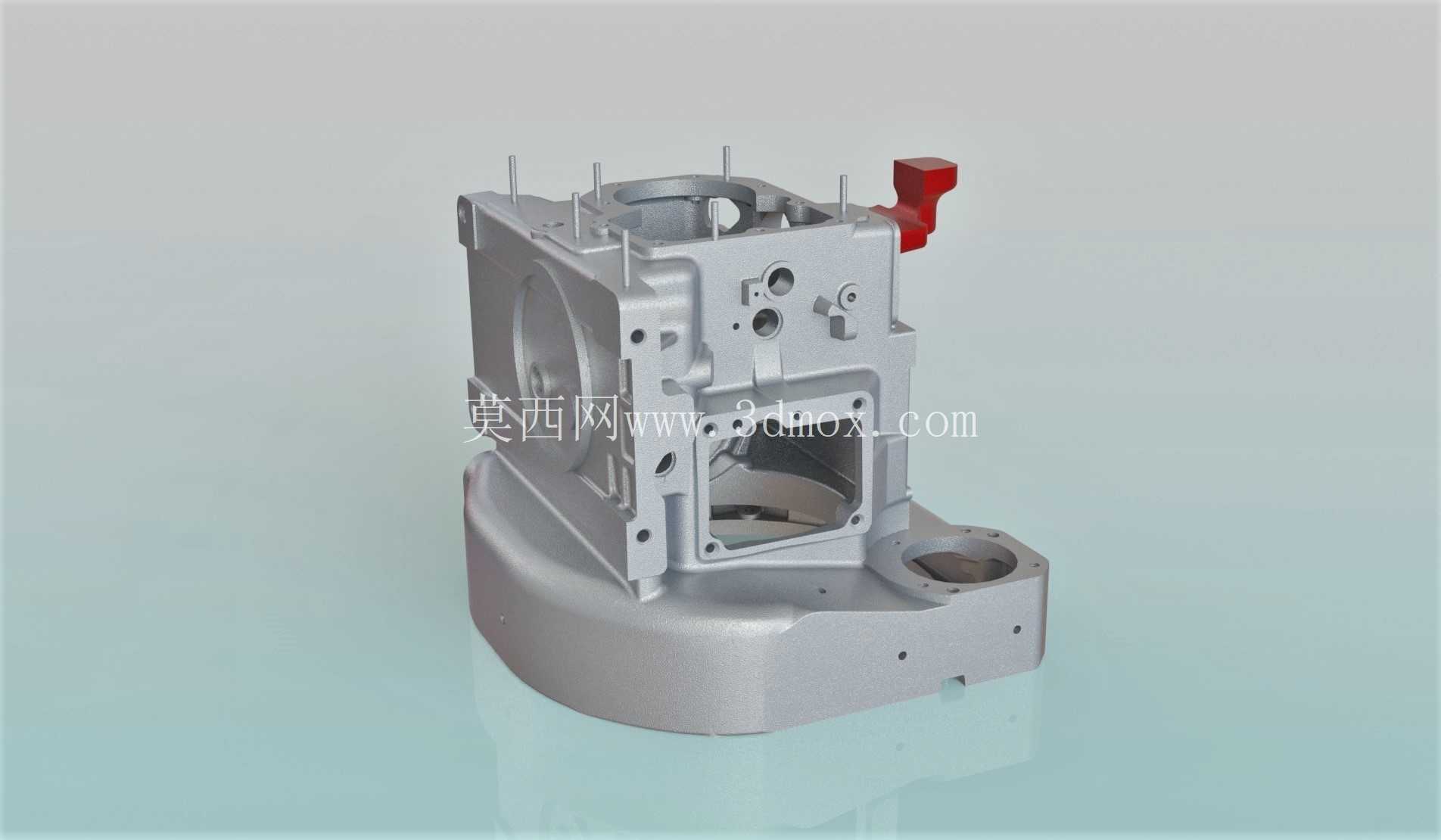

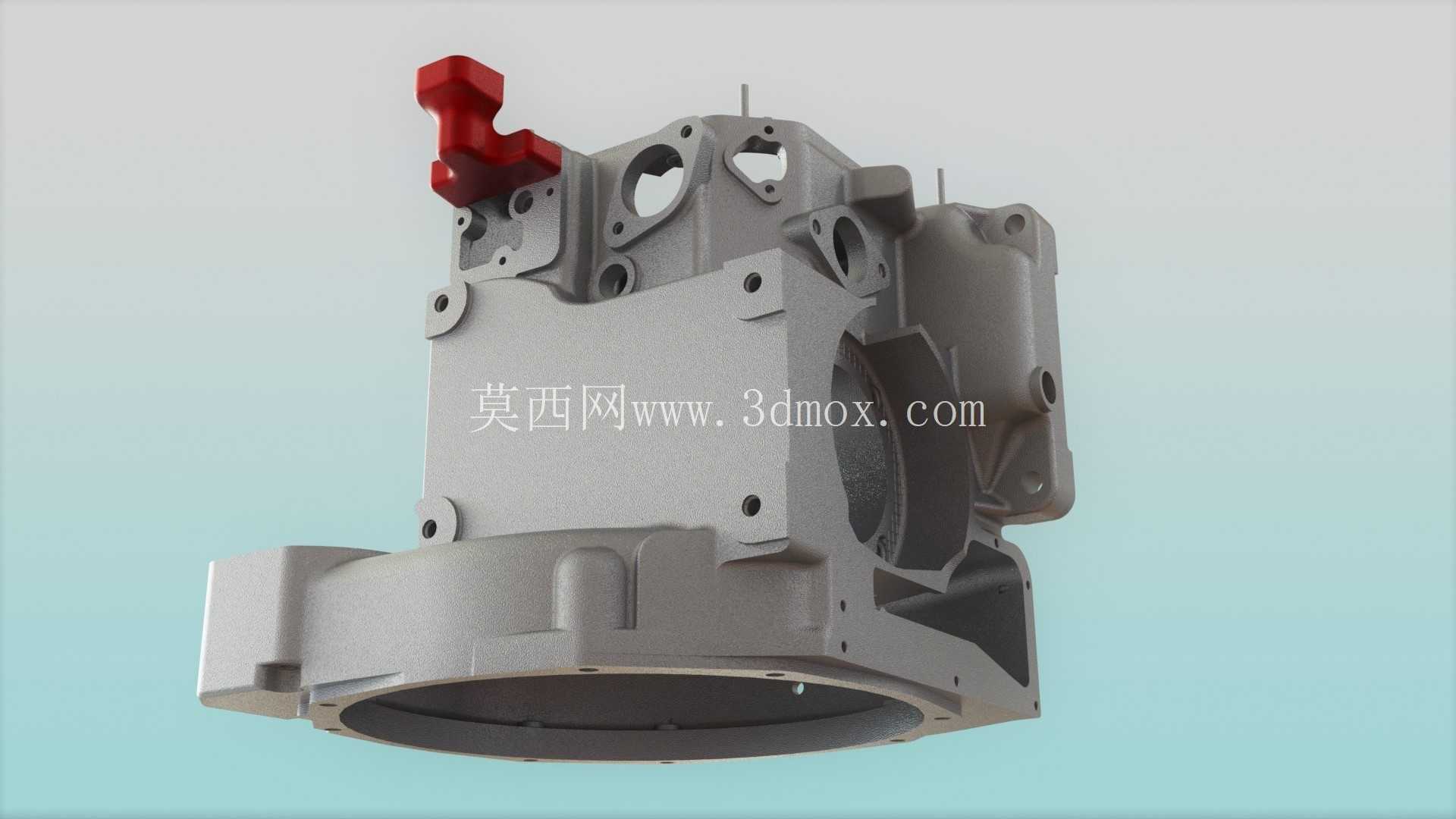

  这款主块齿轮箱壳体采用重力铸造工艺成型,核心应用场景覆盖中小功率内燃动力机组、固定式工业传动单元的动力传输承载环节,作为传动系统的核心基座构件,它需要同时容纳多级齿轮啮合副、轴承支撑位、润滑储油腔以及外部安装对接接口,是整套传动机构的装配基准与防护载体。从实际工况需求出发,设计阶段首先明确了壳体的承载边界:箱体侧壁的轴承安装孔同轴度公差控制在IT7级以内,确保输入输出轴装配后齿轮啮合侧隙处于0.1-0.25mm的合理区间,避免偏载引发的齿面异常磨损;箱体底部预留的储油腔深度经过测算,可容纳1.2L齿轮润滑油,油位刻度线位置对应齿轮副浸入深度为齿高的1/3,既保证啮合面充分润滑,又不会因搅油损失过多传动效率。

  外形尺寸方面,该壳体整体轮廓为不规则异形结构,最大长度方向尺寸327mm,最大宽度方向尺寸214mm,最大高度方向尺寸268mm,安装基面设置在箱体底部的四个凸台位置,凸台平面平面度公差0.03mm,安装孔位中心距公差±0.05mm,可直接适配对应规格的动力机组安装机架,无需额外加工转接板。设计过程中针对重力铸造的工艺特性做了多处适配优化:所有铸造转角位置均设置R3-R5的铸造圆角,避免铸件冷却过程中出现应力集中开裂;壁厚设计遵循均匀过渡原则,主体壁厚控制在4.5mm,轴承安装位、螺栓连接凸台等受力位置局部加厚至8-12mm,壁厚过渡段斜率控制在1:4,防止铸件出现缩孔、冷隔等铸造缺陷;箱体侧面预留的工艺孔位置经过排布,既满足砂芯成型与清砂作业的操作空间需求,后续装配时可通过螺塞封堵,同时作为润滑油加注、油位观察与废油排放的接口。

  从功能特性来看,壳体上部的定位销孔与螺栓过孔用于对接齿轮箱上盖,结合面处设计有宽度5mm、深度1.2mm的密封胶槽,装配时涂覆密封胶后可实现静密封,防止润滑油渗漏与外部粉尘进入箱体内部;输入轴端的轴承孔外侧设计有油封安装位,适配标准TC型骨架油封,可实现旋转轴的动密封;箱体侧壁的加强筋沿轴承安装孔径向分布,既提升了壳体的整体刚性,抑制传动过程中的箱体共振,又能在铸造过程中起到辅助补缩的作用,改善铸件内部金相组织密度。实际装配验证中,该壳体可容纳一级直齿圆柱齿轮+一级斜齿圆柱齿轮的两级传动结构,输入轴最高适配转速3000r/min,额定承载扭矩180N·m,可满足通用小型工程机械、农用动力机组、固定式工业泵组的传动配套需求。

  设计阶段还考虑了后续机加工的工艺性:所有需要机加工的安装面、轴承孔均预留2mm的加工余量,毛坯铸造时的分型面设置在箱体上下盖结合面位置,拔模斜度设置为1.5°,既方便起模,又能减少后续机加工的材料去除量,降低生产制造成本。壳体外部的吊装凸耳位置经过重心测算,单凸耳可承受15kg的吊装载荷,方便生产转运与整机装配过程中的吊装作业;表面经过抛丸处理后可直接喷涂防锈底漆,无需额外做表面整平处理,适配批量生产的工艺路线。
