卧式2000升储液罐滚塑成型结构设计

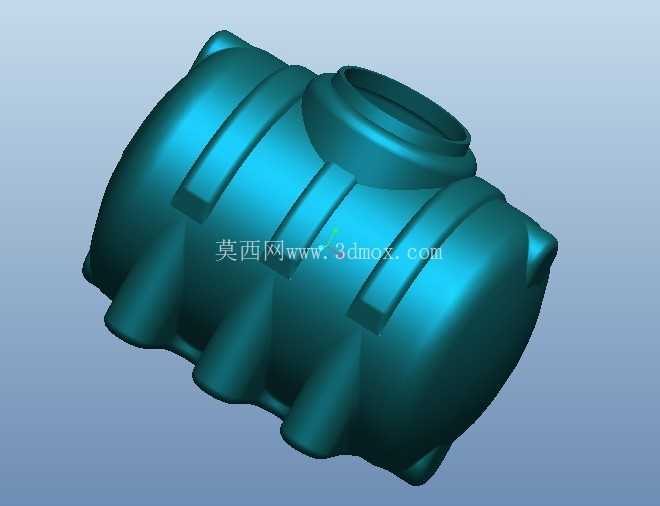

　　本次呈现的2000升卧式储液罐结构，主要面向民用储水、农用水肥存储、小型工业废液中转等场景的滚塑生产需求，整体采用卧式椭球主体构型，相比同容积立式罐体，能有效降低重心高度，在户外露天放置、车载转运等工况下可大幅降低侧翻风险，适配无固定安装基础的临时存储场景。从结构设计逻辑来看，罐体主体采用等壁厚渐变设计，顶部居中设置大口径加注口，加注口颈部做了多层加厚翻边处理，既可以适配螺纹旋盖、快接法兰两种密封端盖的安装需求，也能在频繁开盖加注、外接管路抽吸的长期使用中避免颈部应力开裂。

　　罐体周向均匀分布六道轴向凸起加强筋，筋条高度为罐体主体壁厚的3.5倍，筋条与主体曲面采用大圆角过渡，避免滚塑成型过程中出现物料堆积、壁厚不均的缺陷，同时在罐体满液承压时，加强筋可将内部液体的静压力均匀分散到整个罐体曲面，相比光滑壁面罐体，同壁厚下抗变形能力提升40%以上，可承受0.02MPa的内部微压，满足带液位高差的自流输送需求。罐体底部设置四个对称分布的支脚凸台，凸台内部做实心填充处理，凸台底面为平面结构，可直接放置在硬化地面上，也可通过抱箍、压条与安装支架固定，安装时支脚凸台的定位边界为长轴方向两端凸台中心距1420mm，短轴方向凸台中心距780mm，预留20mm的安装调整间隙，适配常规型钢焊接支架的安装公差。

　　两端封头位置的小凸点结构为吊装定位点，单点可承受500kg的吊装载荷，满罐吊装时四个吊点同步受力，可避免罐体吊装过程中出现局部变形。滚塑模具的分型面设置在罐体长轴方向的中心对称面上，分型面采用阶梯式止口结构，合模时可精准定位，避免飞边过厚增加后续修边工作量，模具的排气孔设置在加注口颈部与底部支脚位置，保证滚塑过程中模具内部空气顺利排出，避免罐体内部出现气泡、缺料等成型缺陷。

　　从实际使用维度考量，该罐体的内壁做光滑圆弧过渡，无直角死角，清洗时可实现无残留排空，适配存储饮用水、液态化肥、低腐蚀性工业水剂等多种介质，罐体外部的加强筋结构同时可作为攀爬踩踏的受力点，方便操作人员进行顶部开盖、管路连接等操作，无需额外设置外置爬梯，降低整体配套成本。在结构校核阶段，针对满液静置、车载运输颠簸、低温环境下介质结冰膨胀三种极端工况做了应力仿真，加强筋的分布位置刚好对应应力集中区域，在-20℃环境下介质结冰膨胀10%时，罐体变形量仍在材料允许的弹性形变范围内，不会出现开裂泄漏问题。加注口的密封面设计了两道密封槽，可分别放置橡胶密封圈与防尘密封圈，既保证存储过程中无液体渗漏，也可避免外部灰尘、雨水进入罐内污染存储介质。罐体的壁厚从顶部加注口到底部支脚做渐变处理，底部受液体静压力最大的区域壁厚比顶部厚2mm，在控制整体材料用量的前提下，最大化提升薄弱区域的结构强度，相比等壁厚设计可减少8%左右的原料消耗，降低单件产品的生产成本。
