BMP180气压高度温度传感模块结构设计

在嵌入式开发与物联网感知层硬件选型过程中，气压传感类元件的结构适配性往往是决定项目落地效率的关键因素，BMP180作为一款集成度较高的多参数传感模块，其三维结构设计需要兼顾电路布局合理性、安装适配性与实际工况下的使用可靠性。从实际应用场景来看，这类传感模块常被集成在民用消费级无人机的飞控系统中，用于实时获取飞行高度数据辅助定高飞行，也会部署在户外气象监测节点里采集大气压强参数推算天气变化趋势，还可作为便携式高度计的核心感知元件用于户外登山、工程测绘的辅助测量，部分室内环境监测设备也会搭载该模块，通过气压变化辅助判断门窗开闭状态、通风系统运行效率。

从功能特性维度拆解，该模块将MEMS压力传感核心、信号调理电路、通信接口电路集成在单块PCB基板上，核心传感单元可同时完成大气压强、环境温度、海拔高度三个参数的采集，通过I2C通信接口与主控单元完成数据交互，低功耗的电路设计使其能够适配电池供电的低功耗物联网终端，紧凑的结构尺寸不会占用过多设备内部安装空间。在结构设计思路上，PCB基板采用FR-4材质作为承载基础，板载元件布局遵循信号流向最短原则，核心传感芯片布置在基板靠近边缘的位置，减少周边元件发热对温度、气压采集精度的干扰，周边的阻容元件按照电源滤波、信号上拉的功能分区排布，避免信号走线交叉带来的电磁干扰；引脚采用直插式排针设计，既可以直接焊接在主控电路板上完成固定，也可以通过排座实现可拆卸连接，方便后期维护更换。

关于外形尺寸与安装边界，该模块整体为矩形PCB结构，基板一侧预留了标准直径的安装固定孔，可通过M2规格的螺丝完成与安装面的固定，固定孔位置与板载元件保持足够安全距离，避免螺丝安装时触碰元件引脚造成短路；排针引脚间距采用标准2.54mm排距设计，兼容通用面包板、洞洞板以及标准PCB封装的焊接要求，模块整体高度控制在较低范围内，安装后不会在设备内部形成过高的凸起，适配紧凑结构的小型终端设备内部空间。在实际结构适配过程中需要注意，核心传感芯片的上方需要预留一定的通气空间，不能被密封结构完全覆盖，否则会导致气压采集数据出现偏差，同时安装位置要尽量远离设备内部的发热元件，比如电源模块、功率驱动芯片等，避免热源传导导致温度测量值偏高，进而影响气压与海拔的换算精度。

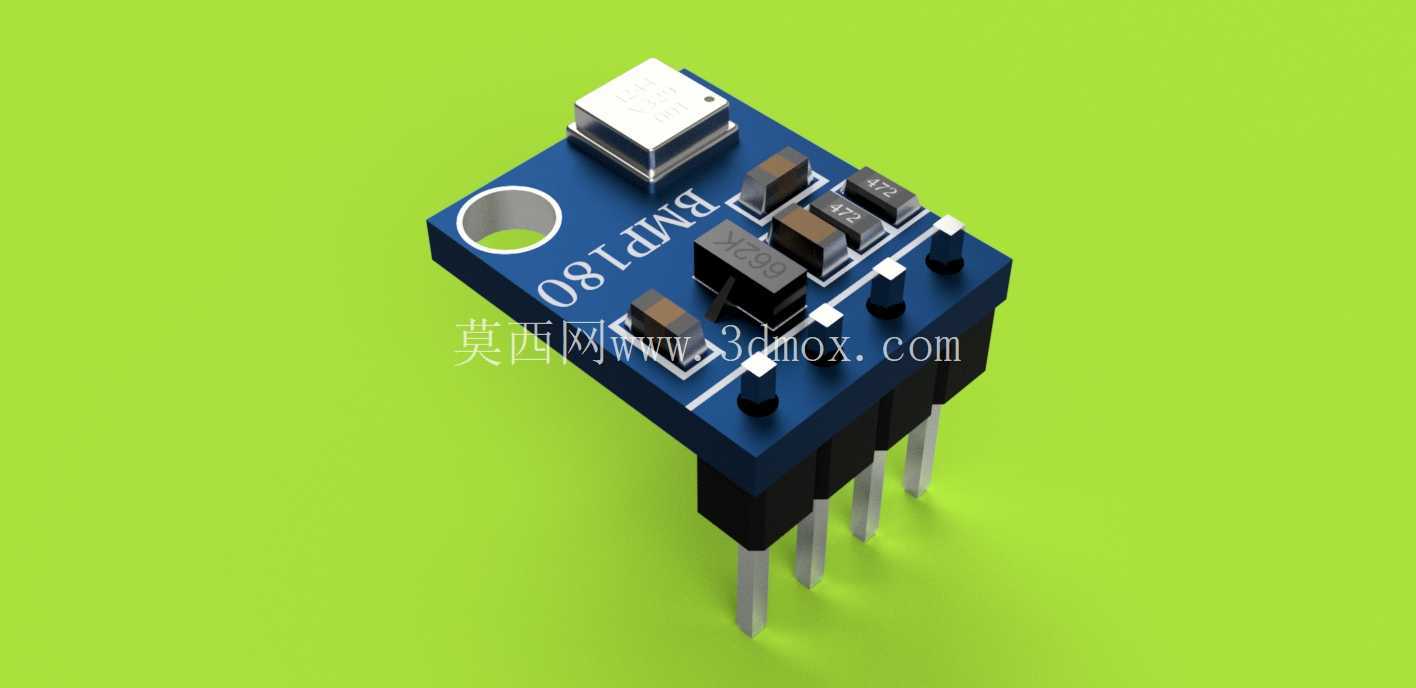

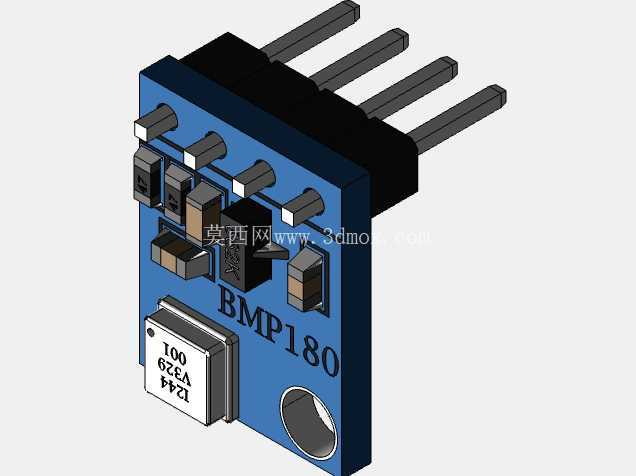

从结构建模的角度来看，还原该模块的三维结构需要准确对应每个元件的实际外形尺寸与安装位置，包括核心传感芯片的金属屏蔽罩高度、周边阻容元件的封装尺寸、排针的插针长度与直径、安装孔的位置精度，这些参数的准确还原能够帮助结构工程师在设计设备外壳与内部安装支架时，提前预判干涉风险，合理规划传感模块的安装位置与通气通道，避免后期开模或者样机装配时出现结构冲突。对于需要做设备整机数字孪生仿真的项目来说，准确的传感模块模型还可以辅助进行热流场仿真，模拟设备内部空气流动状态下，传感模块周边的温度分布与气压传导路径，优化设备内部的通风结构设计，进一步提升参数采集的准确性。
