五通道红外传感阵列集成安装结构

　　在自动化产线的物料到位检测、智能仓储的货位识别、AGV小车的边缘避障场景里，单通道红外传感器往往存在检测覆盖范围窄、盲区多的问题，需要排布多颗独立传感器才能覆盖目标检测区域，不仅布线繁琐，安装调试时还要逐个校准发射接收角度，后期维护也需要逐个排查点位故障。这套五通道红外传感阵列的集成结构，就是针对这类多点位同步检测需求设计的，把五路独立的红外发射接收单元集成在同一块安装基板上，省去了多传感器独立安装的对位麻烦，也减少了外部布线的接头数量。

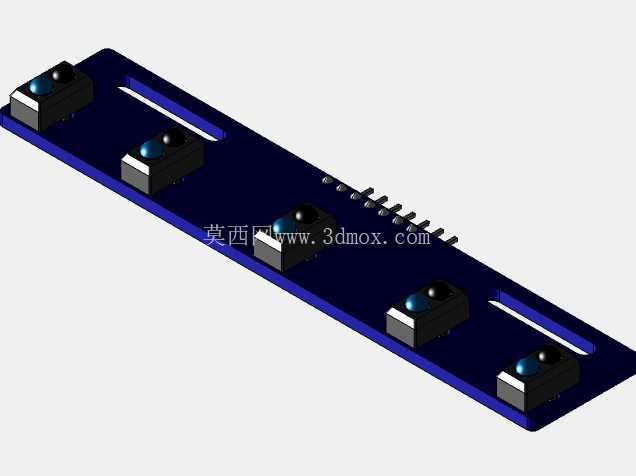

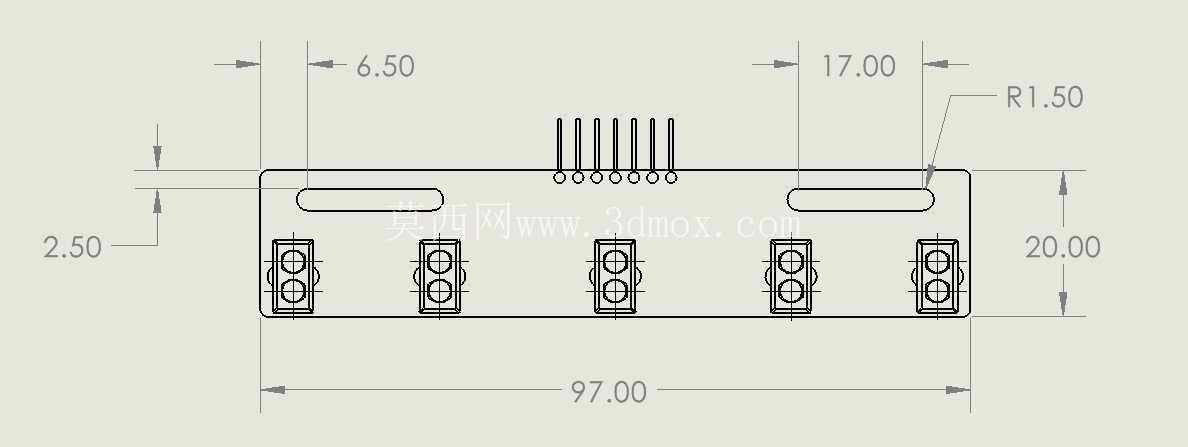

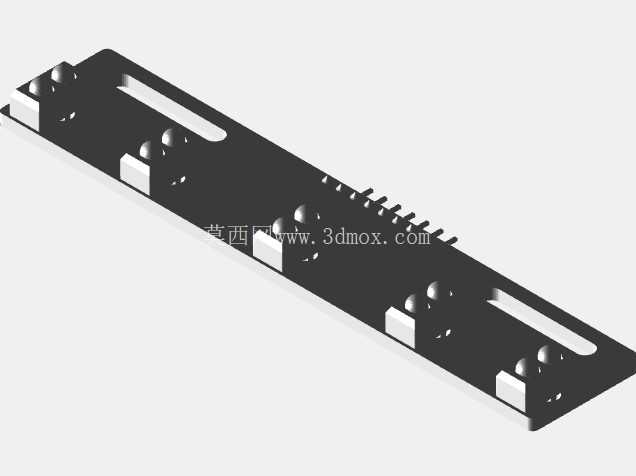

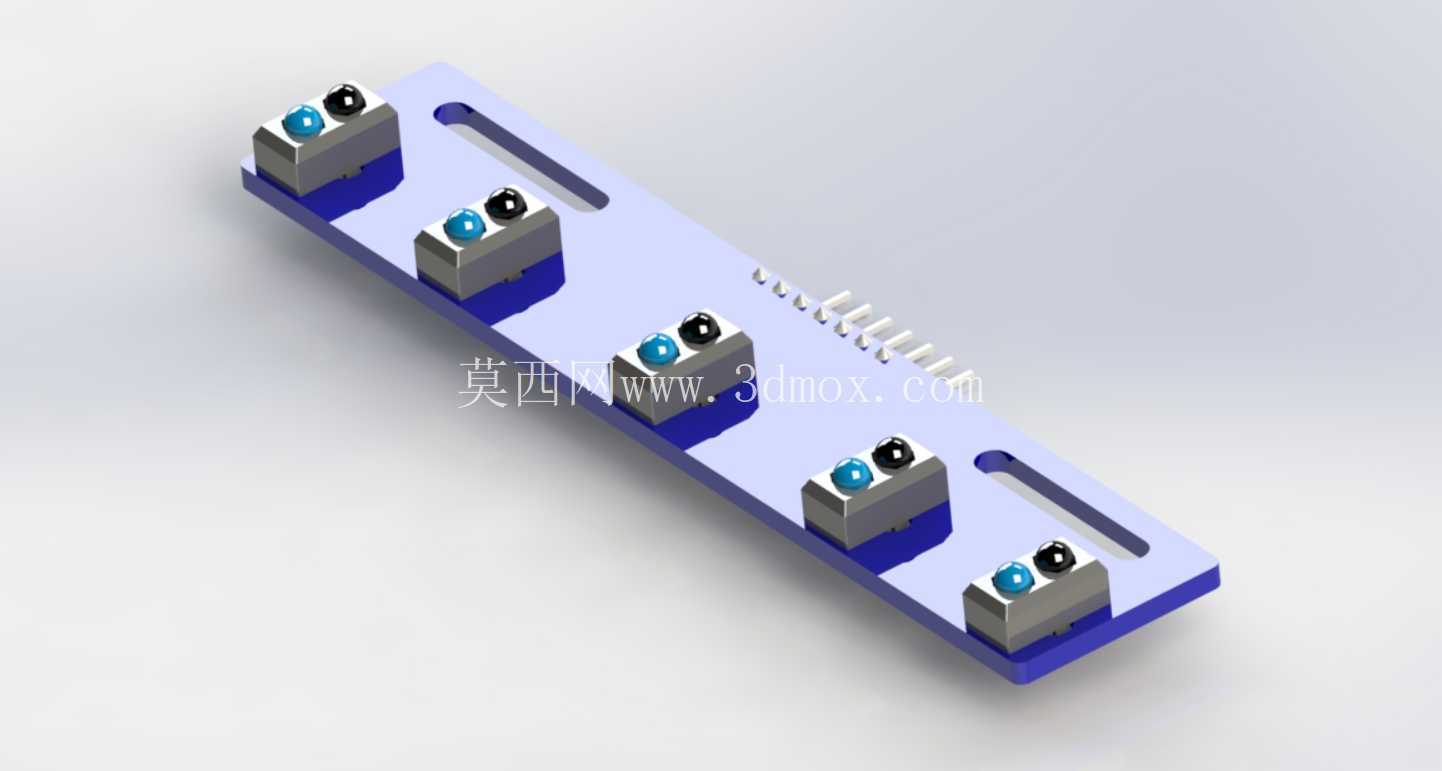

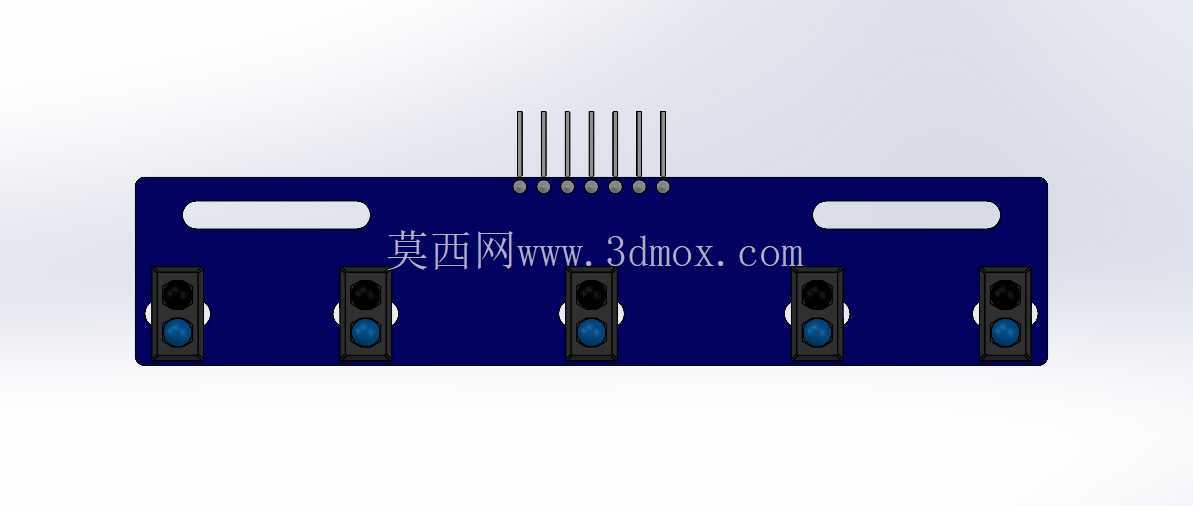

　　从结构设计上看，整块基板采用长条形布局，五个传感单元沿基板长度方向等间距排布，每个传感单元都带有独立的安装定位凸台，发射与接收元件的相对位置在基板加工时就已经完成精度校准，不需要安装时再调整每一路的光轴角度，只要把整块基板固定到设备安装位，就能一次性完成五路检测点位的布设。基板两端设计了长圆形的安装腰孔，安装时可以根据实际安装面的孔位偏差微调固定位置，不需要重新在设备机架上打孔，适配不同设备的安装公差。基板侧边预留了排针接线位，五路传感器的供电与信号引脚全部集成到同一组排针上，外部只需要一组排线就能完成所有通道的电气连接，相比五个独立传感器的分散接线，能减少近八成的布线工作量，也降低了多接头松动带来的信号故障概率。

　　每个传感单元的基座都做了遮光挡边设计，能避免相邻通道之间的红外光串扰，不会出现某一路发射的红外信号被相邻通道接收导致的误触发问题，在近距离检测场景下也能保证每一路的检测独立性。在实际选型使用时，要注意安装面的平面度公差，整块基板的安装基准面平面度建议控制在0.1mm以内，避免基板固定后出现翘曲，导致某一路传感单元的光轴偏移，影响检测精度。安装腰孔的调节行程覆盖了常见的安装孔位偏差范围，固定时先穿入紧固件不锁死，通电测试五路检测信号都正常后再锁紧固定螺丝，能大幅降低现场调试的时间成本。

　　这类集成阵列结构相比分散安装的独立传感器，整体占用的安装空间更小，长条形的布局也适合安装在输送线侧边、货架层板前端、AGV车体边缘这类狭长的安装空间里，不需要为每个传感器单独设计安装支架。在检测功能上，五路独立通道可以分别输出开关量信号，既可以实现五个独立点位的存在检测，也可以通过五路信号的组合判断被测物体的尺寸范围、移动方向，比如在输送线上检测物料的宽度规格，或者在AGV上通过不同通道触发的先后顺序判断障碍物的相对位置，拓展了单一传感器的使用场景。结构设计时也考虑了工业现场的抗干扰需求，每个传感单元的元件焊接位都做了限位结构，避免设备运行时的震动导致元件移位，基板的厚度选择也兼顾了结构强度与轻量化要求，不会因为长期震动出现基板变形的问题。
