迈凯伦MP4跑车外观曲面结构设计

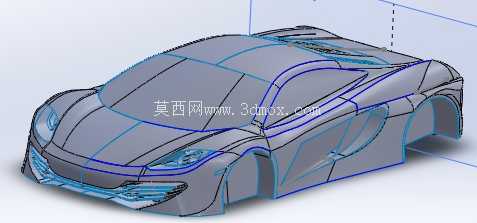

在乘用车外观正向开发流程中，跑车类产品的曲面建模一直是结构设计环节的难点，既要兼顾空气动力学性能要求，也要还原造型方案的线条流畅度，同时还要为后续的结构件安装预留足够的边界空间。这套迈凯伦MP4的外观曲面模型，完全按照量产跑车的外覆盖件设计逻辑搭建，没有为了视觉效果牺牲工程层面的可实现性。从实际应用场景来看，这类曲面模型既可以作为汽车设计专业的曲面建模练习素材，也能为同级别跑车的外覆盖件改型、空气动力学仿真分析提供基础参考，甚至可以直接对接五轴加工设备，制作1:5或者1:1的油泥模型验证造型方案。

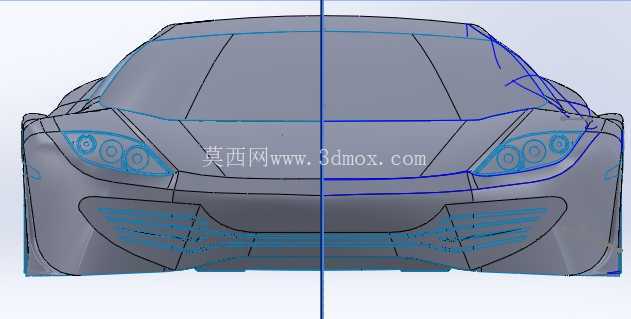

从设计思路上看，建模过程优先锁定了整车的关键硬点位置：首先确定了前后轮心的坐标基准，按照跑车低趴的姿态设定了整车的离地间隙，轮拱的外轮廓完全围绕轮胎跳动的最大边界做包络处理，避免后续做悬架运动校核时出现外覆盖件与轮胎干涉的问题。车头部分的曲面做了多层级的渐消处理，前保险杠下方的导流槽曲面不是单纯的造型凹陷，而是顺着车头进气的气流走向做了曲率连续的过渡，能够在车辆高速行驶时引导气流穿过刹车散热通道，同时降低车头的升力。前大灯的安装面做了0.8mm的安装止口预留，匹配常见的跑车大灯模组的安装尺寸，周边的曲面过渡做了G2连续处理，不会出现光影扭曲的问题。

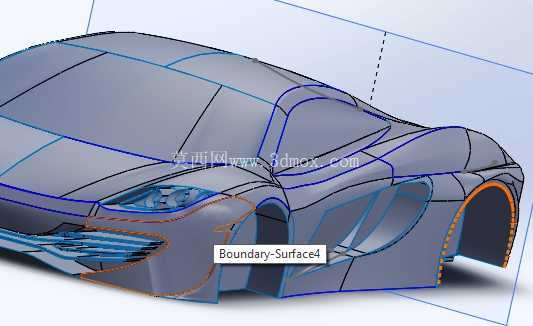

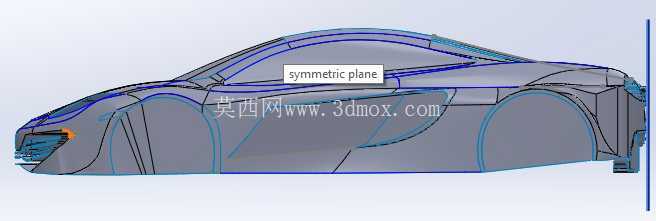

车身侧面的线条是整个建模的核心部分，车门下方的内凹曲面顺着侧裙的走向一直延伸到后扩散器位置，这个曲面的曲率经过反复调整，既能够让侧面的气流快速流向车尾，减少车侧的乱流，也能凸显跑车的肌肉感线条。车门的分模线位置隐藏在侧面的特征线下方，按照量产车的装配要求预留了3mm的分缝间隙，车门内板的安装边界在曲面内侧做了偏移处理，预留了玻璃升降器、门锁机构的安装空间，不会出现曲面做完之后内部结构放不下的问题。侧进气口的曲面做了贯通式的处理，进气通道的截面顺着气流方向逐渐收窄，能够为中置发动机提供足够的冷却进气量，进气口边缘的圆角按照冲压工艺的要求做了最小R3的处理，避免后续钣金冲压或者碳纤维成型时出现开裂的问题。

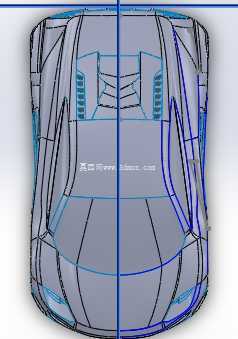

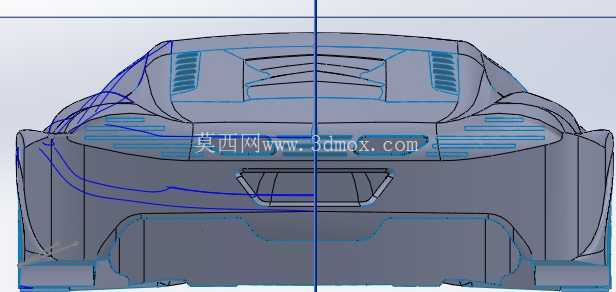

车尾部分的曲面整体做了上翘的鸭尾造型，尾翼的安装面做了平面度0.1mm的基准处理，能够适配不同规格的固定式尾翼或者主动尾翼的安装需求。后扩散器的导流鳍片曲面按照气流扩散的角度做了等距排列，每个鳍片的厚度预留了2mm的成型余量，不管是采用碳纤维铺贴还是ABS注塑都能满足工艺要求。车顶的曲面从A柱顶端一直顺滑过渡到车尾，曲面的曲率变化控制得非常平缓，能够减少车顶的气流分离，降低高速行驶时的风噪，同时车顶的内表面预留了5mm的内饰顶棚安装间隙，不会出现内饰件装配后与外板距离过近的问题。

从安装边界的尺寸来看，整车的轴距设定在2670mm左右，整车宽度控制在1900mm以内，高度在1200mm以下，完全符合中置引擎跑车的尺寸区间。轮拱的内部空间能够容纳19寸的运动轮毂搭配245/35 R19的前轮胎、305/30 R20的后轮胎，悬架的跳动行程预留了80mm的上下活动空间，转向时的轮胎最大转角也做了包络校核，不会出现打方向时轮胎蹭到轮拱内衬的问题。前备箱的位置在车头曲面的内侧，预留了120L左右的储物空间边界，能够满足日常使用的基本储物需求。整个模型的曲面全部采用G2连续搭建，没有出现碎面、尖角的问题，导出后可以直接用于CFD空气动力学仿真，也可以对接逆向工程流程做结构件的细化设计，对于刚接触汽车曲面建模的工程师来说，也能通过拆解这个模型理解跑车外覆盖件的曲面搭建逻辑，掌握硬点优先、工艺预留、性能兼顾的设计思路，避免陷入只追求视觉效果不考虑工程落地的建模误区。
