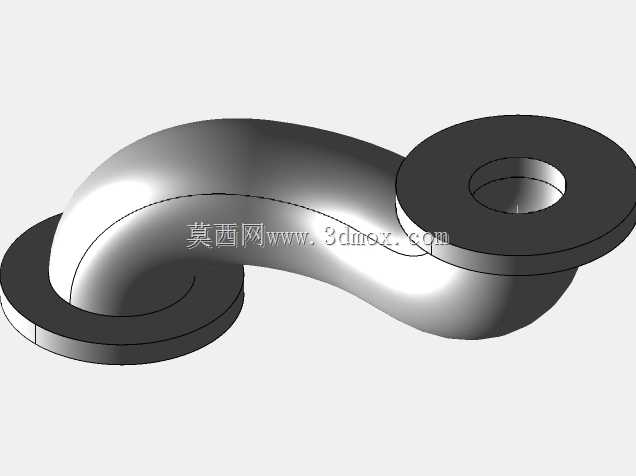

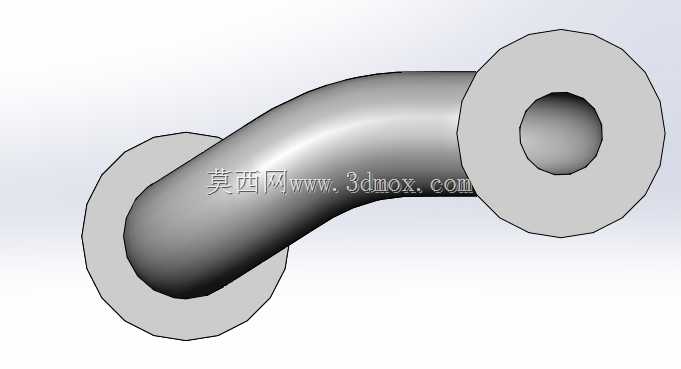

S型带法兰连接带角弯管结构设计

这款S型带法兰带角弯管，主要用于流体输送管路系统中需要避让空间障碍、改变管路走向的安装场景，常见于化工流体输送、暖通水循环、小型设备液压油路、民用供水供气等管路布局中，可在有限安装空间内完成两个平行错位接口的管路连通，避免管路强行弯折产生的应力集中与通径缩窄问题。两端采用标准法兰盘连接结构，法兰端面预留均匀的螺栓过孔，安装时可通过螺栓配合密封垫片实现与对应管路接口的刚性密封连接，无需额外焊接工序，拆装维护便捷，适合需要定期检修更换管路元件的设备布局场景。弯管主体采用等通径平滑过渡设计，弯曲段内壁做圆弧顺滑处理，无突兀折角，可有效降低流体流经弯道时的局部阻力，减少流体压力损失，同时避免介质中固体杂质在弯道处沉积堵塞，适配清水、低压气体、低粘度液压油等多种常规输送介质。设计过程中优先考虑安装边界的适配性，弯管的两个法兰端面保持平行错位布局，中心距根据常规管路避让需求设定，法兰盘外径、螺栓孔中心距、密封面宽度均匹配常用低压管路的法兰连接标准，可直接替换同规格的标准错位弯管元件，无需重新加工对接接口。弯管主体壁厚根据常规低压管路的承压需求设定，可承受1.6MPa以内的工作压力，弯曲段的曲率半径经过优化，既保证管路转向的空间避让需求，又不会因曲率过小导致流体阻力陡增，同时避免弯管加工过程中出现管壁褶皱、壁厚减薄超差的问题。法兰盘与弯管主体的连接位置做圆弧过渡加强处理，可分散管路工作时产生的振动应力与连接拉应力，避免长期使用过程中焊缝或连接位置出现开裂泄漏问题。实际选型使用时，可根据输送介质的腐蚀特性选择对应材质的成品件，也可基于该三维模型调整通径、法兰规格、弯曲中心距参数，适配不同安装空间、不同压力等级的管路布局需求，建模过程中已将法兰安装孔位、弯管通径、弯曲半径等关键参数做特征化处理，修改参数时可直接驱动模型更新，大幅提升同系列不同规格弯管的设计效率。
