BKA30D-R5双轴步进电机结构设计

在小型自动化执行机构、智能小家电传动模组、桌面级精密送料装置这类对安装空间有严格限制的场景里，双轴输出的步进电机一直是结构选型里的高频选项，这款BKA30D-R5双轴步进电机的结构设计，正是瞄准这类窄空间双向动力输出的需求展开。从实际应用的角度看，这类双轴步进电机常被用在需要单动力源同步驱动两个执行端的工位，比如小型包装设备的拉膜与压合联动工位、智能柜锁的双向锁舌驱动、3D打印设备的双轮送料机构，还有部分小型医疗检测设备的试剂盘与采样针同步传动结构，相比单轴步进电机搭配同步轮分动的方案，双轴直出的结构能省去额外的传动转接零件，既压缩了整体安装空间，也消除了转接传动带来的背隙误差，提升传动精度的同时降低了装配复杂度。

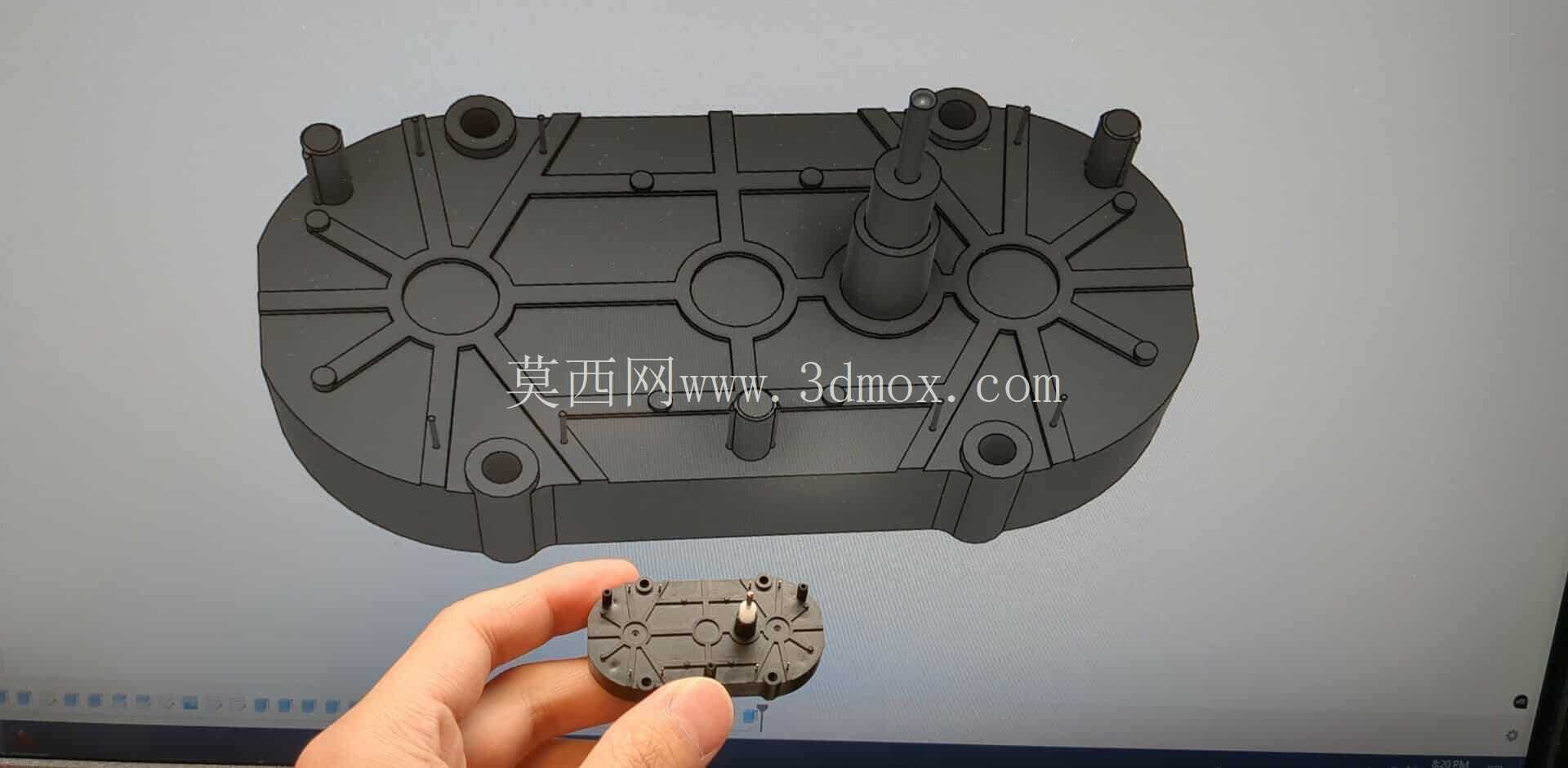

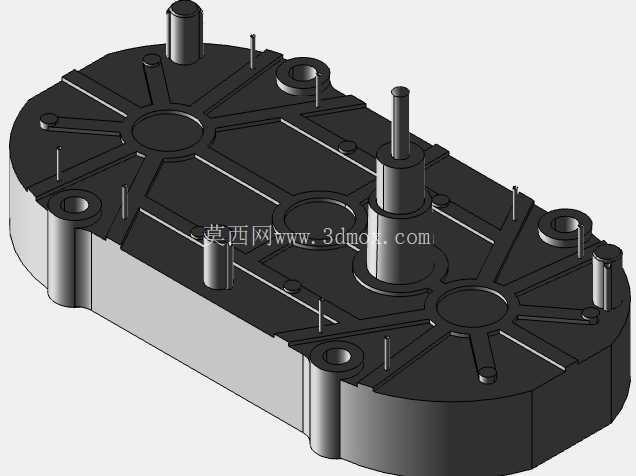

从功能特性上看，这款电机采用扁平式的壳体设计，整体轮廓为类椭圆形的压合式壳体，壳体表面布置了多道辐射状的加强筋，既能够提升壳体的结构强度，抵抗定子绕组工作时产生的振动形变，也能在电机持续运行时增加壳体的散热面积，帮助绕组热量快速散出，避免长时间工作出现过热退磁的问题。双输出轴分别布置在壳体长度方向的两个轴线上，轴伸长度经过匹配常规传动件的安装尺寸设计，能够直接适配标准规格的同步轮、齿轮或者联轴器，不需要额外加工轴伸即可完成装配。壳体上预留的四个安装沉孔位置经过对称度校核，安装孔的中心距公差控制在常用的精密装配公差带内，能够直接适配常规的设备安装板定位，不需要额外制作转接安装板。

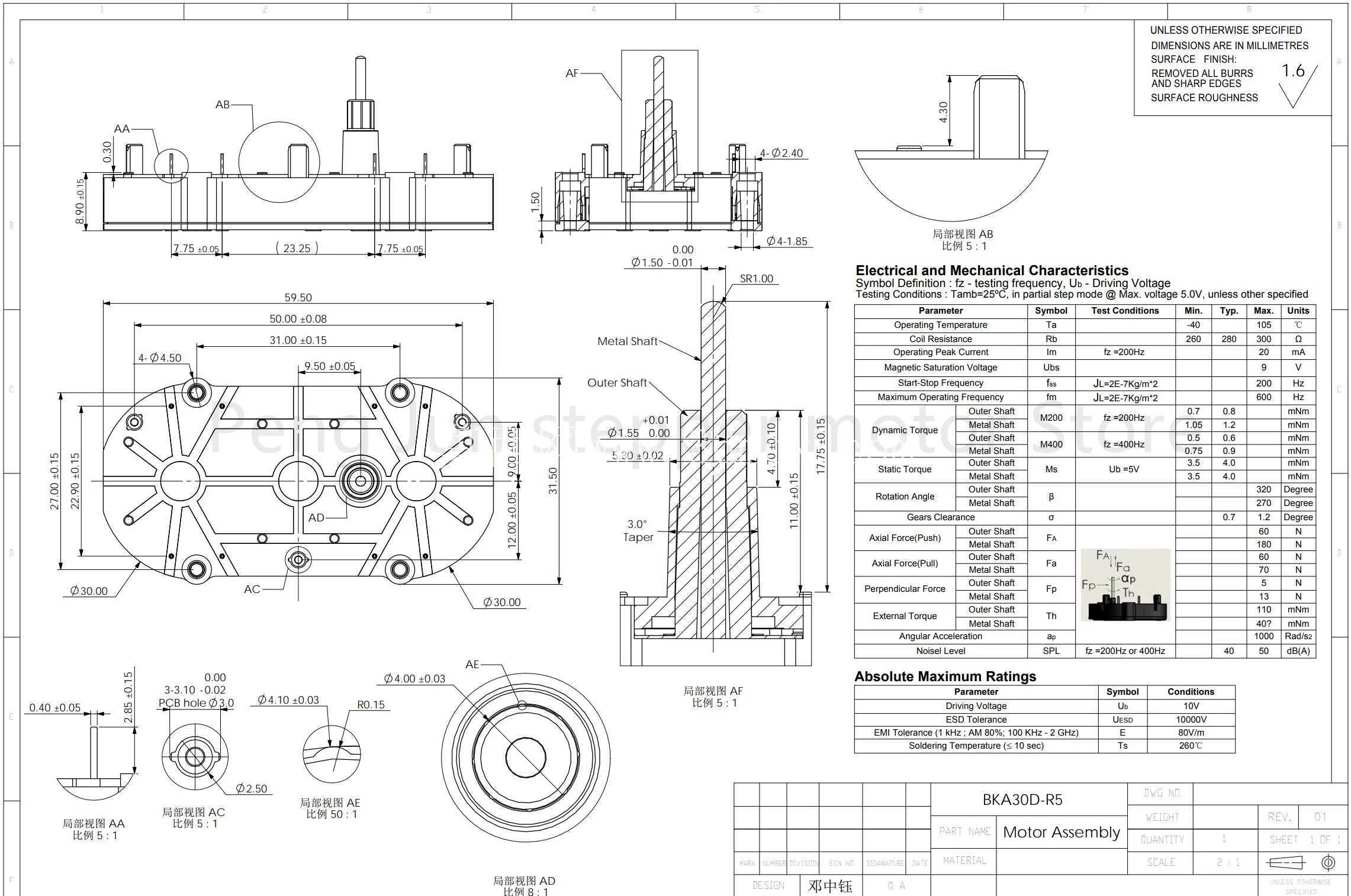

设计过程中，首先围绕双轴输出的同轴度要求做了结构基准统一，将两端轴承位的加工基准与定子安装的内圆基准做了重合设计，避免基准转换带来的轴跳误差，保证两端输出轴的径向跳动控制在精密传动允许的范围内。壳体的压铸结构设计时，针对壁厚做了均匀化处理，避免压铸成型过程中出现缩孔、形变的问题，壳体上的定位柱与安装凸台都做了拔模斜度匹配，适配压铸模具的开模要求，同时在非关键的外观区域做了结构简化，在不影响结构强度的前提下降低压铸成型的工艺难度。PCB布局部分，结合壳体内部的剩余空间做了元器件排布，将驱动相关的接插件位置对应壳体上的出线缺口布置，避免内部走线与转子、绕组产生干涉，同时保证元器件之间的电气安全距离满足低压驱动的要求，所有元器件的高度都控制在壳体内部的腔体高度范围内，不会出现装配后顶到壳体端盖的问题。

从安装边界来看，这款电机的整体厚度控制在薄型化的尺寸区间，能够嵌入到厚度有限的设备夹层中安装，输出轴的轴径尺寸匹配常规的小型传动件孔径，安装时只需要将四个安装孔对准设备基板上的定位柱，锁紧固定螺丝即可完成机械安装，电气接线端的位置预留了足够的走线空间，不会出现接线后线缆弯折半径过小的问题。两端输出轴的负载能力经过结构校核，能够满足小型传动机构的扭矩输出需求，轴端的挡圈槽位置设计合理，装配轴用挡圈后能够可靠限制传动件的轴向窜动，避免传动件运行过程中出现移位脱落的问题。在实际选型适配时，这类双轴步进电机尤其适合安装空间局促、需要双向同步输出动力的场景，相比传统的单轴电机加分动结构的方案，能够有效减少设备的整体零件数量，降低装配工时，同时减少传动链路中的误差累积，提升设备运行的稳定性与传动精度。
