17HS3430型NEMA17步进电机结构设计

在桌面级自动化设备、小型数控加工装置、3D打印运动轴、精密点胶平台这类对安装空间有严格限制的传动场景里，42mm法兰规格的步进电机一直是选型清单里的高频选项，本次呈现的17HS3430规格NEMA17步进电机结构，完全围绕这类紧凑安装场景的实际需求完成结构建模。从实际使用的角度看，这类步进电机的核心作用是将电脉冲信号转化为固定步距角的角位移输出，不需要额外的位置反馈元件就能实现开环状态下的精准位置控制，相比同扭矩等级的伺服执行元件，成本控制优势明显，结构也更简单可靠，在负载扭矩不超过0.4N·m的中低速传动场景里，长期运行的稳定性已经过大量工业现场验证。

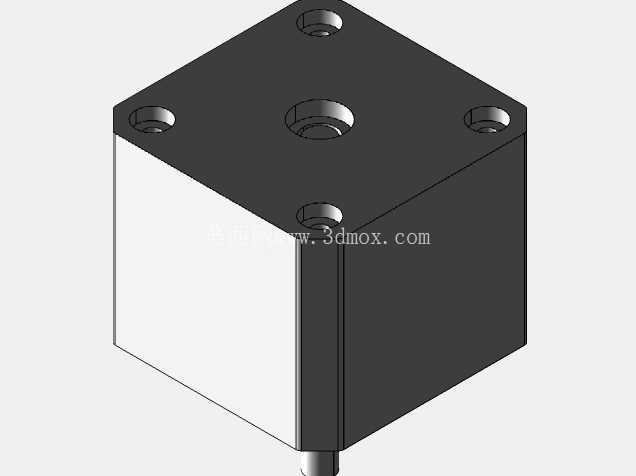

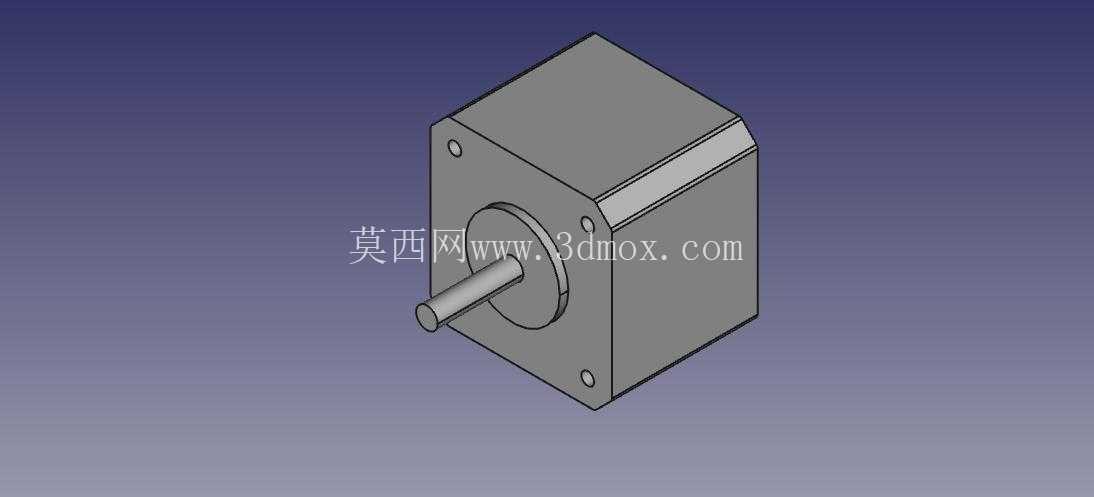

建模过程中首先锚定的是安装边界尺寸，法兰面严格遵循NEMA17标准的42mm见方规格，四个安装孔的中心距保持31mm的标准间距，安装孔直径适配M3规格的紧固螺丝，不管是直接固定在设备铝型材安装面上，还是搭配同步轮、联轴器连接负载轴，都能和市面上通用的安装支架、传动配件完全兼容，不需要额外做安装位的二次加工。输出轴的直径设定为5mm，轴端做了适配D型切面的结构，防止配套的同步轮、联轴器在高速启停时出现打滑空转的问题，轴的伸出长度控制在24mm，既满足常规联轴器的锁紧深度要求，也不会因为轴伸过长带来径向跳动超标的问题。

电机本体的外形采用方正的壳体结构，壳体边角做了小尺寸的倒角处理，既避免装配过程中锐边划伤操作人员，也能在密集排布的设备内部减少和相邻线束、结构件的干涉。定子部分的壳体厚度经过反复校核，既保证足够的结构强度支撑转子的高速转动，也预留了足够的散热面积，在长时间连续运行的工况下，壳体表面能通过自然对流带走绕组产生的热量，避免温升过高导致的扭矩衰减。后端盖的结构和前端法兰保持同轴度公差要求，两端的轴承安装位做了同轴度约束，保证转子转动过程中不会出现扫膛问题，运行噪音能控制在合理范围内。

从设计思路上看，整个结构没有做多余的异形设计，所有尺寸都优先匹配现有通用配件的适配标准，不管是做设备改造时替换原有同规格电机，还是在新设备设计阶段做运动部件的干涉检查，都能直接调用这个模型完成装配验证，不需要反复核对安装尺寸。在实际选型搭配时，这个规格的电机通常搭配A4988或者DRV8825型号的步进驱动器使用，细分设置在16细分以上时，能有效降低低速运行的振动问题，在送料机构、小行程滑台、云台转动这类应用场景里，能实现0.01mm级别的重复定位精度，完全满足小型自动化设备的精度要求。

需要注意的是，这类电机的输出扭矩会随着转速升高出现明显衰减，建模时也特意预留了电机尾部的空间，方便用户根据实际需求加装编码器或者刹车模块，拓展成闭环控制或者断电锁止的应用方案。安装面的平面度公差在模型里也做了隐含的设计约束，法兰面和输出轴的垂直度控制在0.02mm以内，避免安装后因为装配倾斜导致输出轴承受额外的径向力，缩短轴承的使用寿命。接线端的位置设置在电机壳体的侧面，不会占用电机轴向的安装空间，在轴向空间受限的场景里，也能方便线束的弯折和固定，减少线束被运动部件剐蹭的风险。
