内燃机传动用分体式连杆结构设计

在往复式动力机械的传动链路里，连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件，这套连杆结构的三维建模完全围绕实际装机工况的受力边界展开，没有冗余的装饰性结构，所有几何特征都服务于载荷传递与装配适配。从实际应用场景来看，这类连杆广泛适配小排量单缸内燃机、通用动力汽油机以及小型空压机的曲柄连杆机构，工作过程中需要持续承受活塞端传递来的爆发压力、往复惯性力以及旋转过程中的离心载荷，因此结构设计上优先保障了杆身的抗弯、抗扭刚度，同时兼顾了往复运动件的轻量化要求，降低高速运转时的惯性冲击。

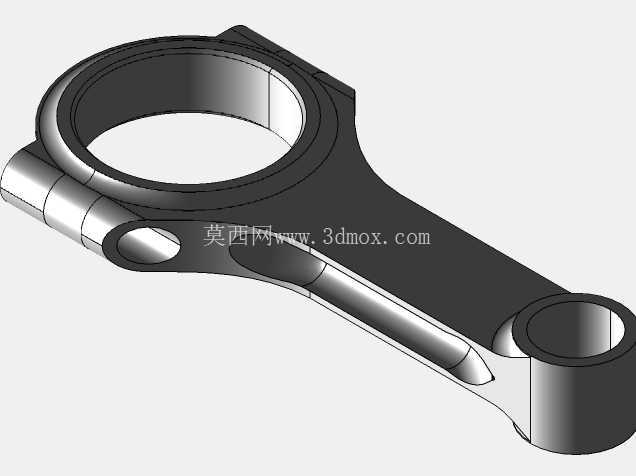

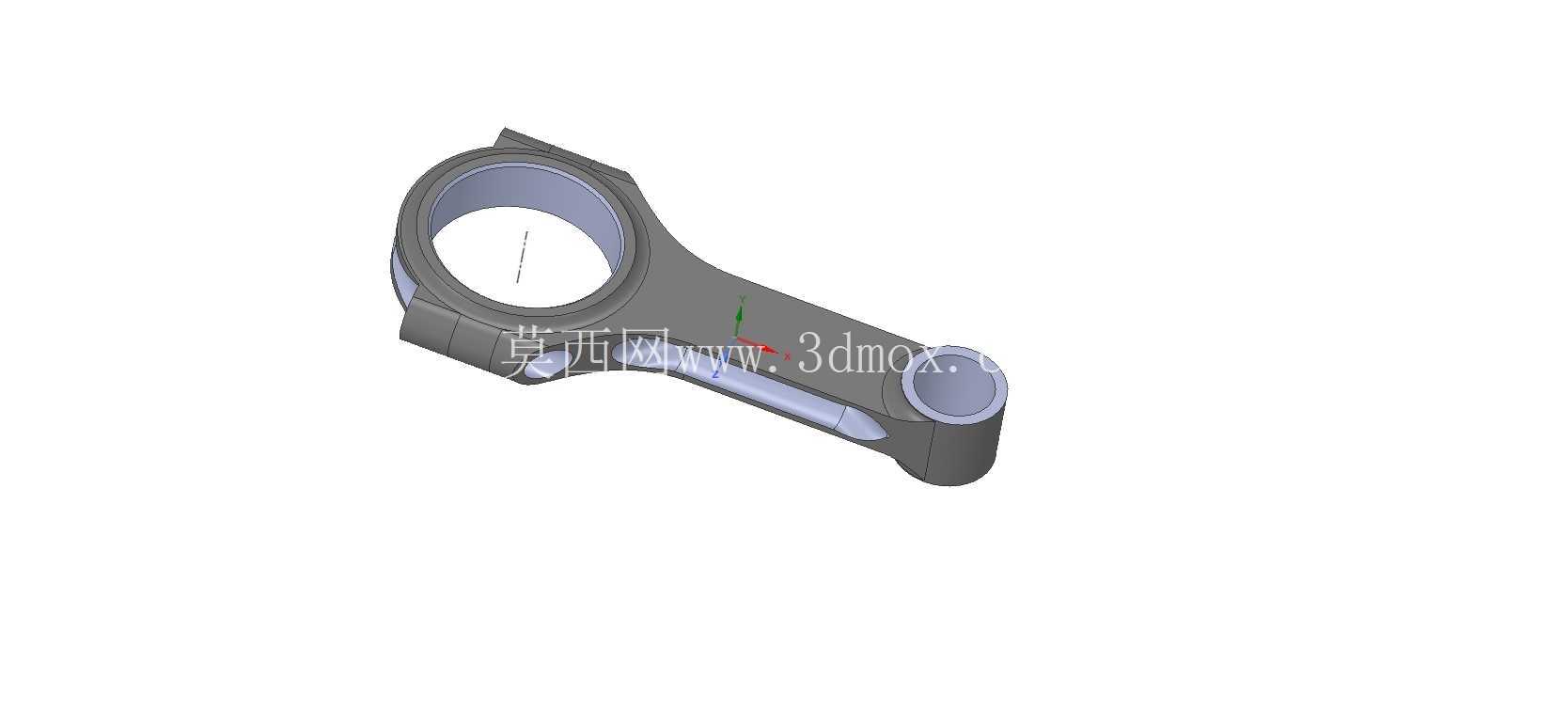

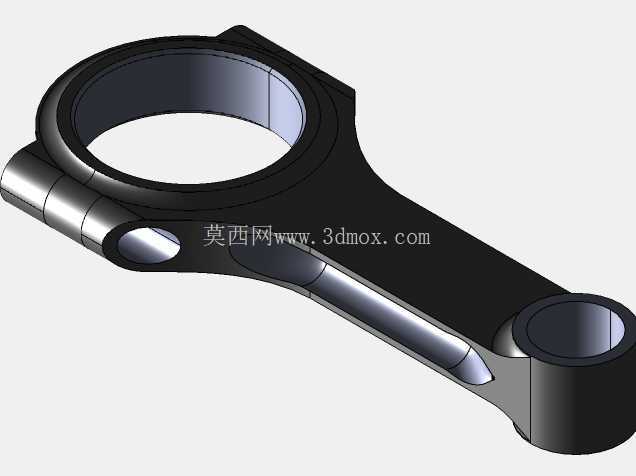

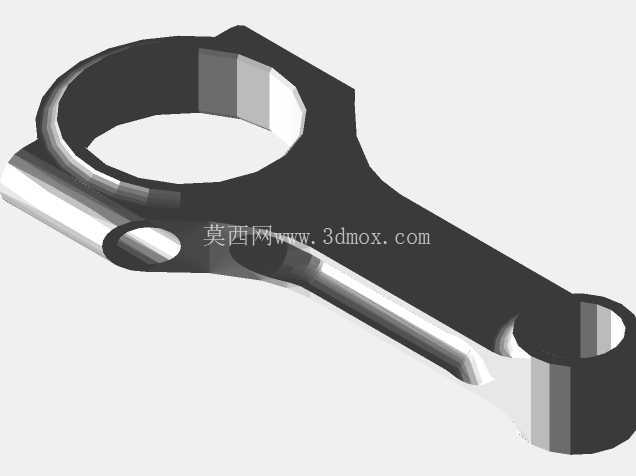

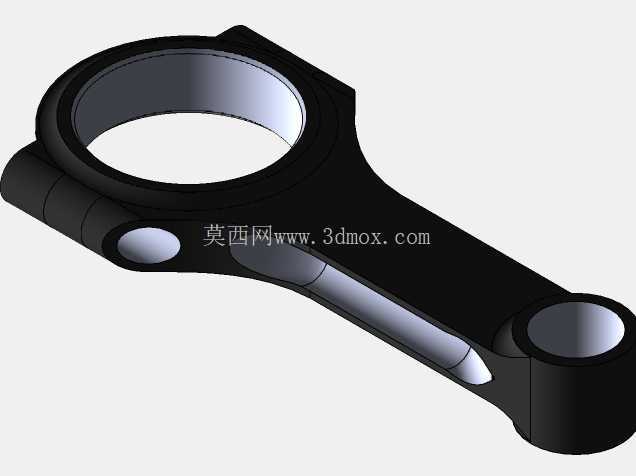

从结构功能特性来看，模型还原了连杆的完整功能结构：大头端为剖分式结构，配套轴瓦安装定位面，能够与曲轴的连杆轴颈实现可靠配合，剖分面采用平切口设计，加工工艺性好，定位精度容易保证，装配时通过连杆螺栓实现大头盖与杆身的刚性锁紧，贴合面的粗糙度与形位公差在建模时预留了工艺实现空间，能够保证大端孔的圆度在螺栓锁紧后不会出现超差变形；小头端为整体式整圆结构，内部预留了衬套安装位，工作时通过活塞销与活塞组件连接，小头端的油孔位置与油道走向完全匹配实际润滑需求，能够将曲轴箱内的压力润滑油引导至活塞销配合面，避免干摩擦导致的早期磨损。杆身部分采用了工字形截面设计，这种截面形式能够在最小的材料用量下获得最大的截面抗弯模量，相比矩形截面能够有效降低连杆的整体质量，减少往复运动惯性力，杆身的过渡区域全部采用大圆角平滑过渡，避免应力集中导致的疲劳断裂风险，这也是连杆设计中规避疲劳失效的核心细节，实际生产中这些过渡圆角的加工精度直接决定了连杆的疲劳寿命。

从安装边界与尺寸适配来看，建模时严格遵循了通用小排量动力的连杆尺寸规范：大头端的内孔直径匹配常用的曲轴连杆轴颈尺寸，大头宽度与曲轴连杆轴颈的长度适配，不会与曲轴平衡块发生运动干涉；小头端的内孔直径适配标准规格的活塞销，小头宽度与活塞销座的间距匹配，装配后不会出现轴向窜动超差的问题；连杆的中心距也就是大小头孔的中心间距，直接决定了内燃机的压缩比与活塞行程，建模时将中心距公差控制在装机允许的精度范围内，能够保证活塞在上止点时的余隙高度符合设计要求，不会出现活塞撞气门或者压缩比不足的问题。另外，连杆大头端的锁紧螺栓孔位置、螺栓沉头深度都做了准确还原，装配时螺栓的预紧力能够均匀作用在剖分贴合面上，不会出现偏载导致的连杆盖变形；杆身表面没有多余的凸台结构，避免在高速运转时产生额外的风阻，同时也减少了应力集中点。

从设计思路的落地来看，这套模型没有做过度的简化，所有与装配、受力相关的特征都完整保留，包括大小头端的油槽、定位凹点、螺栓孔的倒角等细节，在做运动仿真时可以直接导入多体动力学软件，模拟不同转速下连杆的受力变形、应力分布情况，也可以直接用于后续的有限元疲劳分析，验证不同工况下的结构安全系数。对于结构设计从业者来说，这套模型可以作为连杆类零件设计的参考模板，根据不同的排量、爆发压力参数调整大小头孔径、杆身截面尺寸、中心距等参数，快速衍生出适配不同机型的连杆结构；对于加工工艺人员来说，模型的分型面、加工基准都清晰明确，可以直接作为工艺编制的参考，确定铣削、镗孔、珩磨等工序的加工余量与定位基准。需要注意的是，实际生产中连杆的材料通常选用40Cr或者42CrMo合金钢，模锻成型后需要进行调质处理，大小头孔的最终加工需要采用珩磨工艺保证表面粗糙度与尺寸精度，这些工艺要求对应的结构特征在模型中都做了对应预留，比如大小头孔的加工余量、剖分面的粗糙度要求对应的加工余量等，完全符合实际工程应用的需求，不是仅用于展示的外观模型。
