FLUX灯丝线轴支撑轴承结构设计

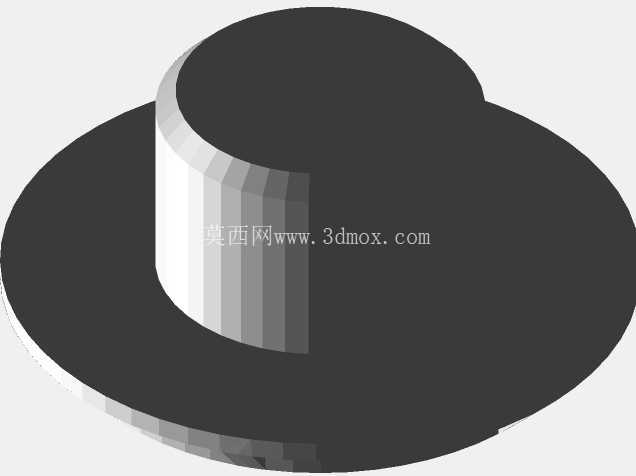

　　在3D打印耗材输送、灯丝类线材绕制收放的作业场景中，这类线轴轴承是保障线材平稳输送的核心支撑部件，日常作业里，灯丝类细径线材在持续送进过程中，很容易因为支撑件转动卡滞出现拉扯断线、送料精度偏移的问题，这款轴承的结构设计，正是针对这类细径线材输送的工况做了针对性优化。从结构形态来看，该轴承采用双层阶梯式圆盘构型，下部大直径法兰盘作为安装定位基准，上部小直径凸台作为线轴的套接支撑面，这种构型不需要额外设计复杂的锁紧结构，线轴可以直接套合在凸台外壁，依靠法兰盘的端面实现轴向定位，安装时只需要将法兰盘固定在设备的安装立板上，就能完成整个支撑组件的固定，安装边界清晰，不需要在安装面加工复杂的配合槽位，普通的平面安装板配合同轴定位孔即可完成装配，大幅降低了配套安装结构的加工难度。

　　设计过程中，特意将支撑凸台的高度做了适配性调整，刚好匹配常规FLUX灯丝线轴的轴套深度，既不会因为凸台过高导致线轴安装后出现悬空晃动，也不会因为凸台过短导致线轴转动时出现轴向窜动，法兰盘的外径尺寸大于常规线轴的轴肩直径，能够完全覆盖线轴的下端面，避免线轴转动过程中与安装板发生摩擦剐蹭。转动配合面的设计上，凸台的外壁做了低粗糙度处理，减少线轴内圈与支撑面的转动摩擦阻力，同时法兰盘与凸台的衔接位置做了小圆角过渡，避免应力集中导致的结构断裂，毕竟这类支撑件在长时间承受线轴重量、持续转动的工况下，衔接直角位置很容易因为交变应力出现裂纹，圆角过渡的设计能有效分散应力，提升构件的长期使用稳定性。

　　实际应用中，这类轴承除了用于3D打印设备的耗材线轴支撑，也可以适配小直径焊丝、细金属丝的绕制放卷工位，在小载荷、低转速的线材输送场景下，这种一体式阶梯轴承结构相比分体式的轴承加支撑座组合，零件数量更少，装配环节更简便，日常维护只需要定期清理支撑面的线材碎屑即可，不需要额外加注润滑脂，适配洁净度要求较高的作业场景。从安装尺寸的适配性来看，法兰盘上预留的安装孔位采用对称分布设计，孔位间距适配多数桌面级3D打印设备、小型绕线机的安装孔距，不需要对原有设备的安装结构做改造就能直接替换安装，上部凸台的直径尺寸匹配通用线轴的内孔直径，间隙控制在合理范围内，既保证线轴可以灵活转动，又不会因为间隙过大导致线轴转动时出现径向跳动，避免线材送进过程中出现张力波动。

　　结构设计阶段也充分考虑了轻量化需求，整体采用等壁厚设计，在保证结构强度足够承受满载线轴重量的前提下，尽可能减少不必要的材料冗余，降低构件自身重量，同时法兰盘的边缘做了倒角处理，避免安装和维护过程中尖锐边缘划伤操作人员，也能减少线材剐蹭到法兰边缘出现的线皮破损问题。在实际工况验证中，这类结构的支撑轴承在持续送料的作业状态下，线轴转动的同轴度表现稳定，不会出现偏心晃动导致的线材打结问题，尤其是针对FLUX这类质地偏软的灯丝线材，稳定的转动支撑能够保证线材送进的张力恒定，避免因为张力忽大忽小导致的送料长度误差，提升线材加工或者3D打印的成品精度。
