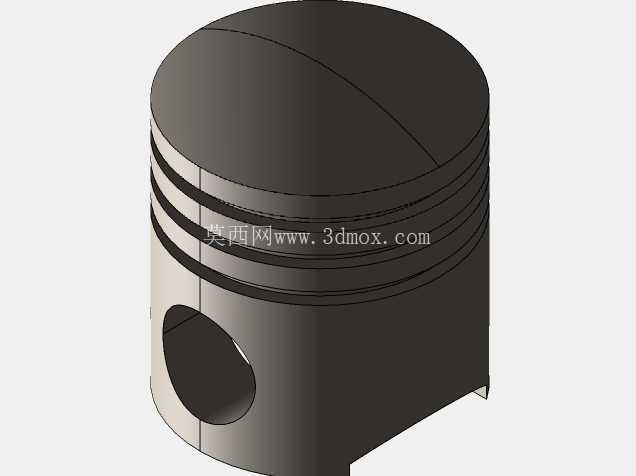

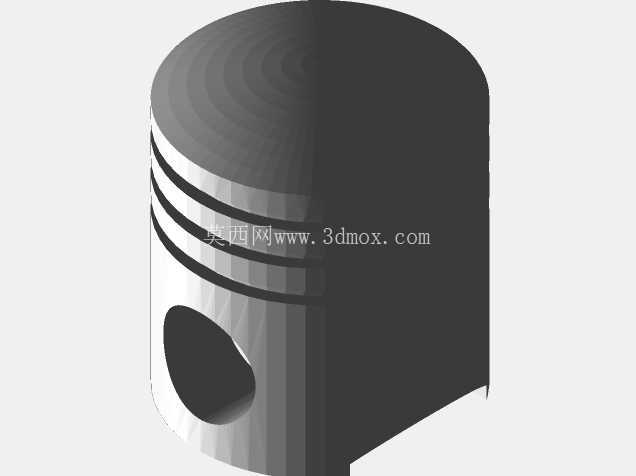

内燃机用铜质活塞头结构设计方案

　　活塞头作为内燃机往复运动机构的核心承压部件，直接决定了燃烧室的密封可靠性与动力输出效率，在小排量通用汽油机、摩托车发动机、小型通用动力机组中应用广泛，其工作环境长期处于高温高压的燃气冲击下，同时需要承受往复运动带来的交变惯性载荷，设计阶段需要同时兼顾热传导效率、结构强度与运动配合精度。从结构设计逻辑来看，该活塞头采用铜质基材方案，相比传统铝合金活塞拥有更好的高温导热性能，能够更快将燃烧室顶部的积热传导至缸壁散热回路，降低活塞顶的热负荷峰值，避免长期高温工况下出现顶部热变形、烧蚀等失效问题。

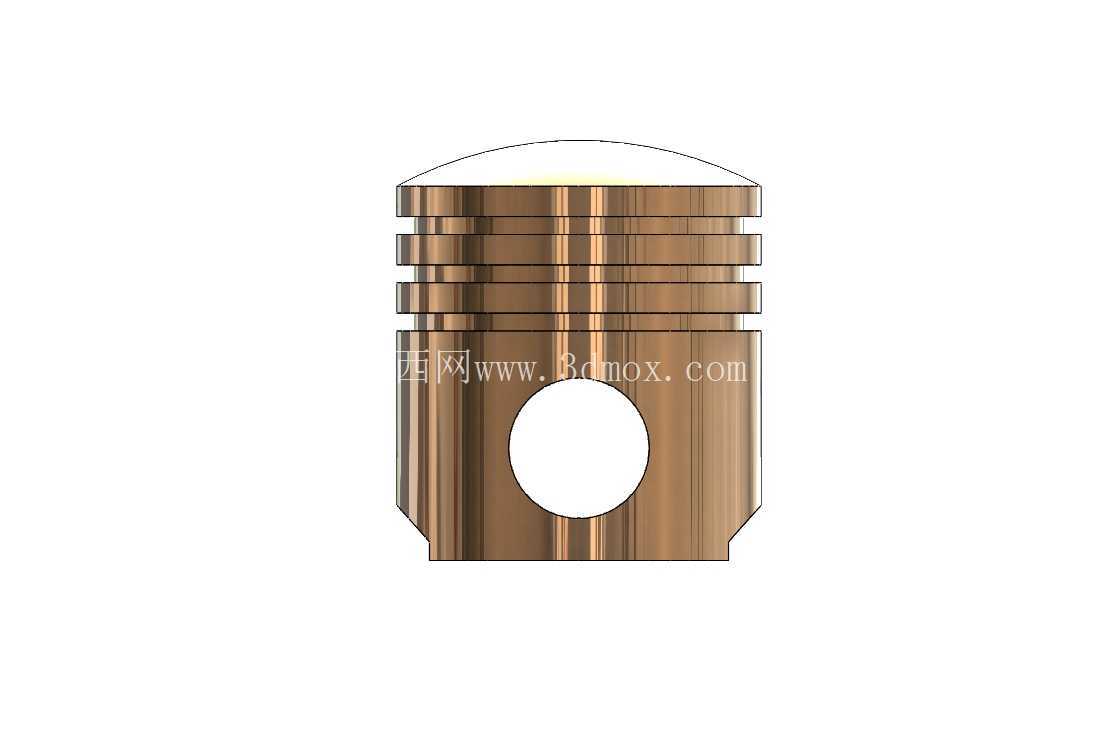

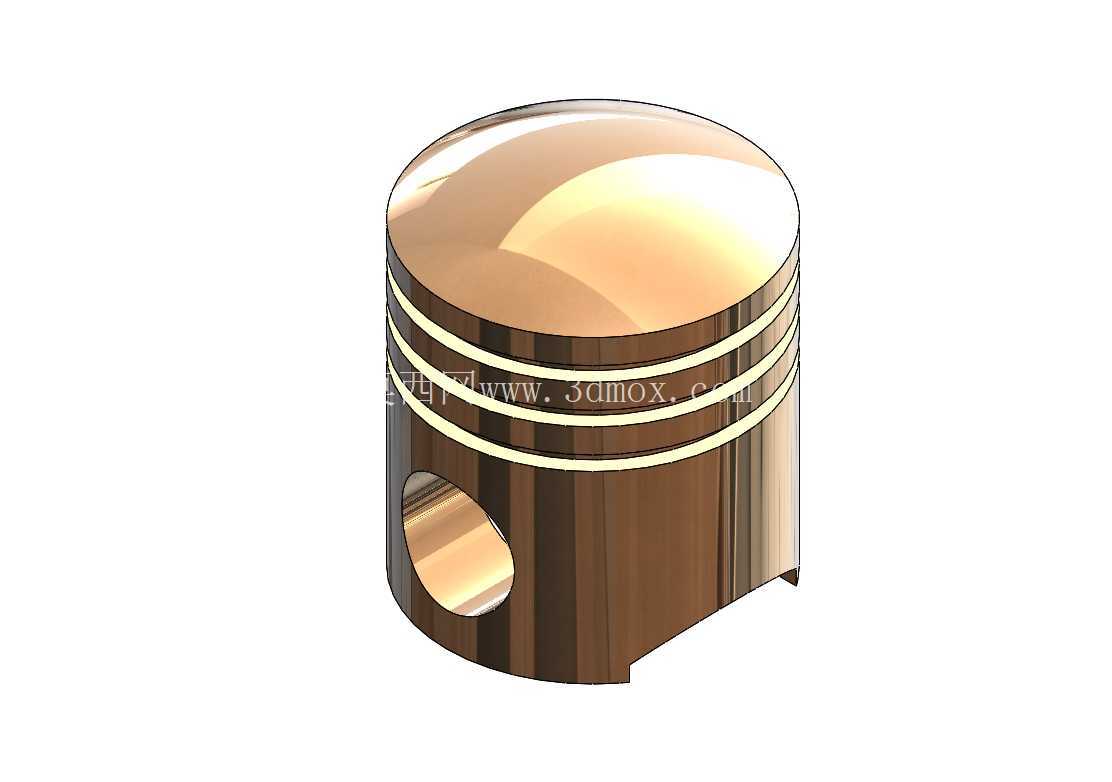

　　活塞头部的环形槽结构为活塞环安装位，三道环槽的设计分别对应两道气环与一道油环，气环负责密封燃烧室的高压燃气，避免做功行程中燃气窜入曲轴箱造成功率损失，油环则负责刮除缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳与排放超标，环槽的加工精度直接决定了活塞环的配合间隙，间隙过大会导致密封失效，间隙过小则会在热膨胀状态下出现卡滞，造成拉缸故障。活塞裙部的销孔为活塞销安装位，用于连接活塞与连杆，将燃烧做功产生的推力传递给连杆，进而驱动曲轴旋转输出动力，销孔的同轴度、表面粗糙度都有严格的公差要求，同时销孔位置的偏心设计能够在活塞换向时减少敲缸异响，提升发动机运转平顺性。从安装边界来看，该活塞头的外径尺寸需要与对应缸径的气缸套保持合理的配合间隙，冷态下的间隙值需要根据材料热膨胀系数计算确定，铜质材料的热膨胀系数高于铸铁缸套，因此冷态配合间隙需要略大于铝合金活塞方案，避免热机状态下活塞膨胀卡滞在缸套内。活塞顶部的凹面结构是燃烧室的组成部分，其曲面造型直接影响压缩比与混合气涡流形成效果，设计时需要匹配对应的气道喷射角度与点火位置，保证混合气能够在燃烧室内充分混合，提升燃烧效率降低排放。

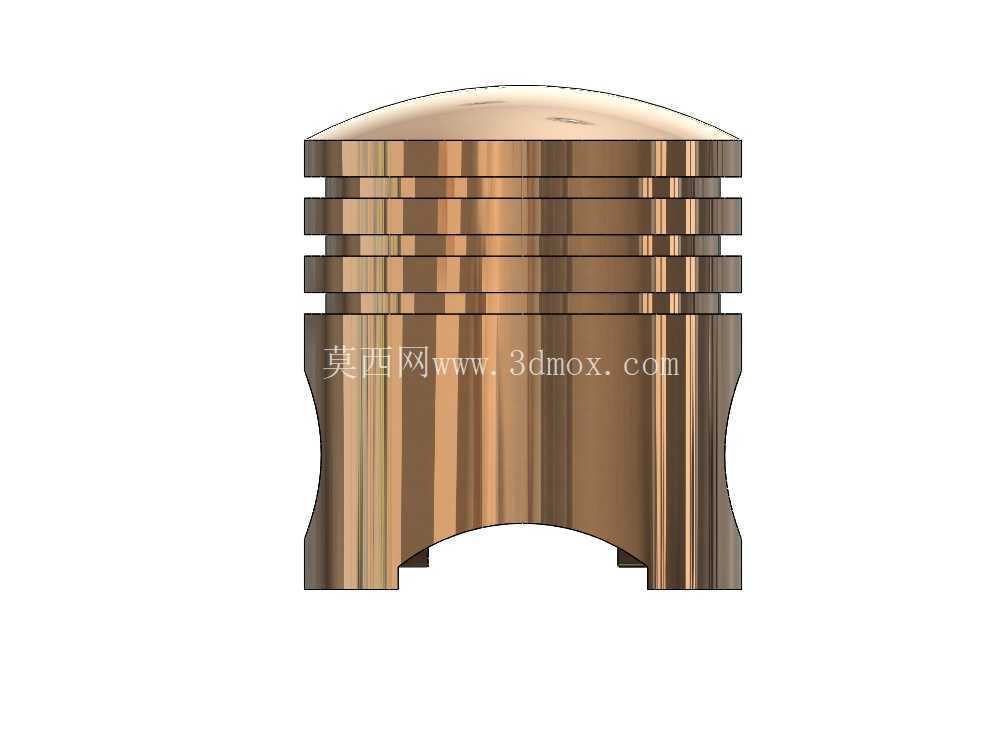

　　在实际建模过程中，需要重点关注环槽的退刀槽结构、销孔的倒角过渡、裙部的型线设计，裙部并非正圆形结构，而是采用椭圆中凸型线，在活塞销轴线方向的直径略短于垂直销孔方向的直径，能够抵消活塞在侧推力作用下的变形，同时在热态下保证裙部与缸壁的接触面积均匀，避免局部应力集中造成的异常磨损。活塞的重量控制也是设计中的关键要点，往复运动部件的重量直接影响发动机的动平衡表现与振动水平，在保证结构强度的前提下需要尽可能去除非受力区域的多余材料，降低往复惯性力，提升发动机的高转速响应能力。

　　从工况适配角度来看，该铜质活塞头更适合应用在持续高负荷运转的小型通用动力设备上，比如小型发电机组、园林机械动力、小型摩托艇发动机等场景，这类设备长期处于恒定高转速工况，对活塞的散热能力与高温强度要求更高，铜质基材的导热优势能够得到充分发挥，相比普通铝合金活塞拥有更长的使用寿命与更稳定的工况表现。设计时还需要考虑活塞销的配合方式，销孔与活塞销采用浮动式配合，工作状态下活塞销能够在销孔与连杆小头衬套内自由转动，保证磨损均匀，同时销孔两端需要安装卡环槽，用于固定活塞销的轴向位置，避免活塞销轴向窜动刮伤缸壁。活塞环槽的位置精度也需要严格控制，第一道环槽距离活塞顶面的距离需要兼顾热负荷与密封效果，距离过近会导致环槽温度过高，造成活塞环弹性失效，距离过远则会增加活塞顶部的无效高度，提升发动机整体高度尺寸。
