翼形蝶形螺母紧固连接件结构设计

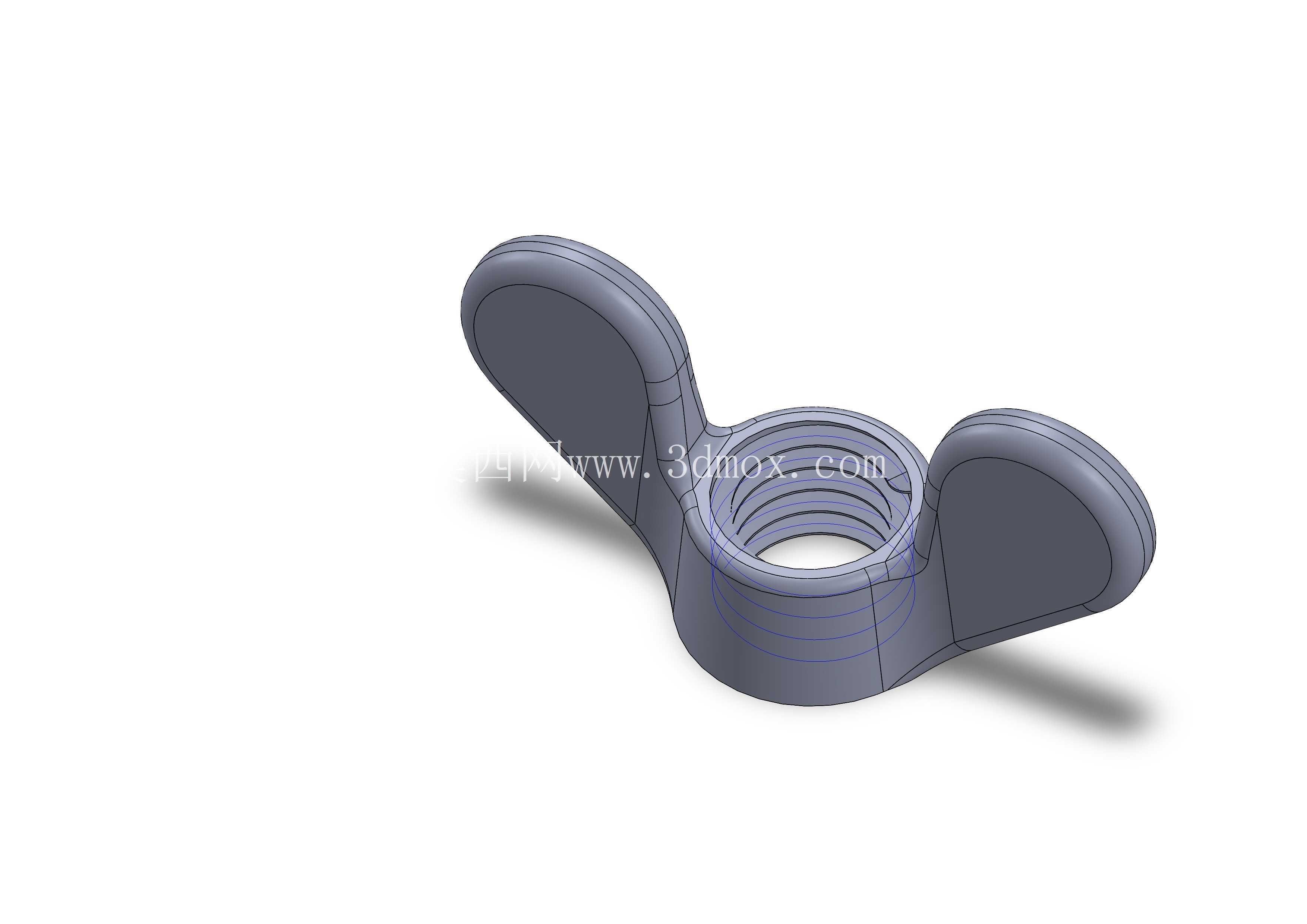

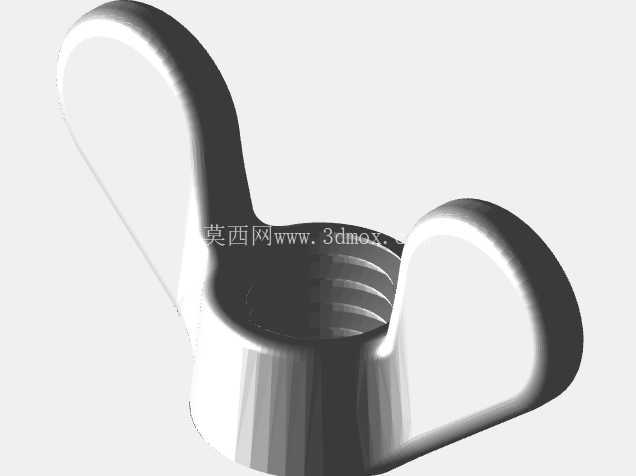

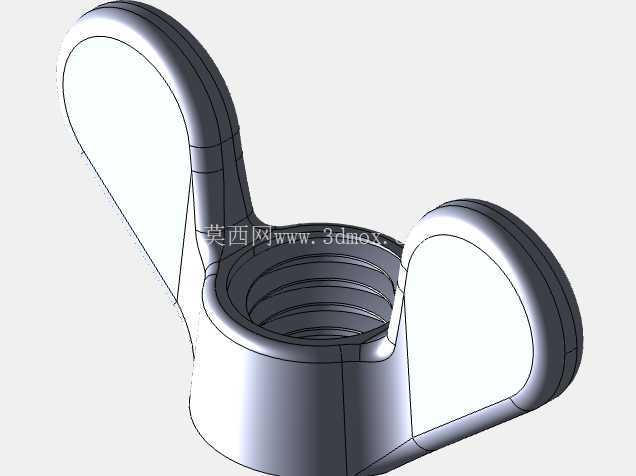

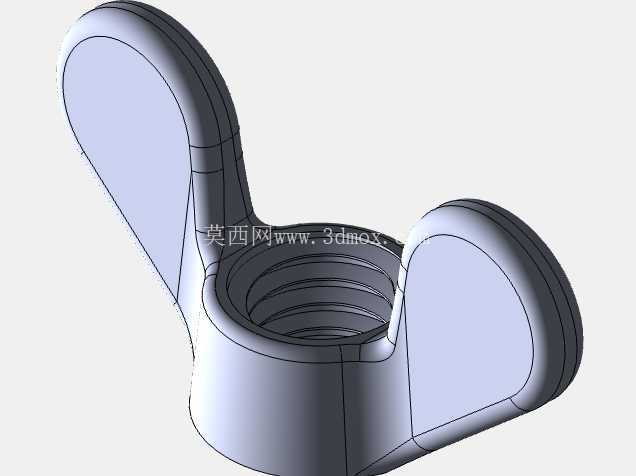

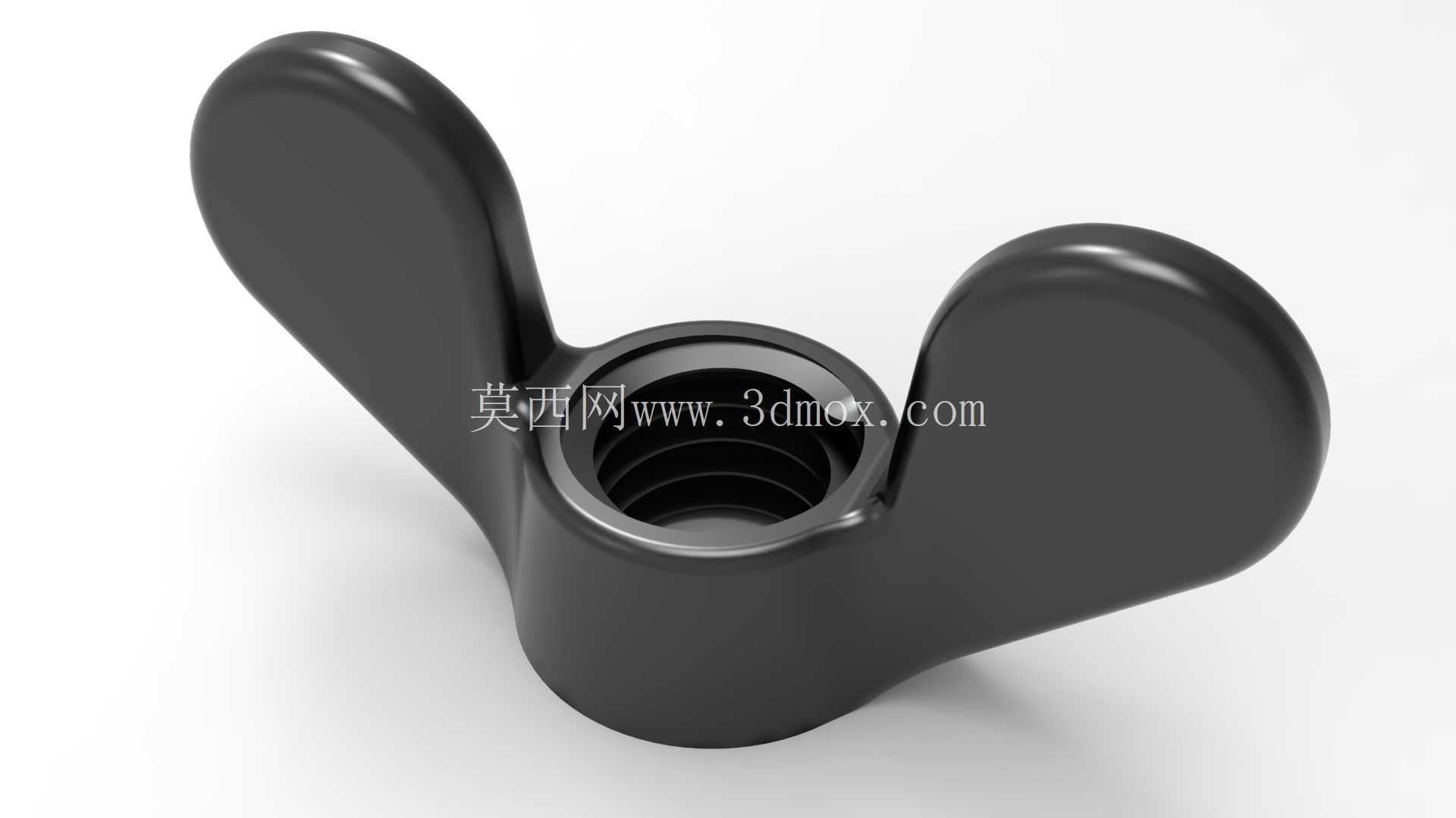

　　日常设备调试、工装夹具快拆场景里，蝶形螺母是出镜率极高的手拧紧固元件，不需要额外借助扳手、套筒这类工具，仅靠手指捏持两侧翼片就能完成拧紧或松脱动作，在需要频繁拆装、调整松紧度的工位上，能大幅降低操作的辅助时间成本。从结构设计逻辑来看，这类螺母的核心功能是实现无工具手动锁紧，因此两翼的造型设计直接决定了操作手感与施力效率，本次呈现的蝶形螺母采用对称圆弧翼型结构，翼片边缘做了大圆角过渡处理，避免手动施力时硌手，同时翼片与中间螺纹基体的衔接位置做了加厚过渡，避免拧紧过程中应力集中导致翼根断裂。中间的螺纹基体部分，内螺纹采用标准公制粗牙螺纹设计，螺纹孔的同轴度直接决定了装配后的锁紧稳定性，建模过程中需要保证螺纹轴线与两翼对称中心面重合，避免装配后出现偏载，导致螺纹受力不均滑牙。从安装边界来看，这类蝶形螺母的外径尺寸由两翼的展开宽度决定，选型时需要预留足够的手指操作空间，两翼的厚度设计兼顾了结构强度与握持舒适度，过薄的翼片会导致拧紧时手指压强过大产生痛感，过厚则会增加不必要的材料成本与整体重量。

　　在实际应用场景中，这类螺母广泛覆盖了小型设备检修盖板固定、工装夹具的快速定位、民用家具的可调部件锁紧、电气柜的门板快装、自行车等民用代步车的部件调整等场景，尤其是在没有工具携带的户外调试、现场应急调整场景下，手拧操作的特性优势极为明显。设计过程中需要注意，翼片的施力力臂长度直接决定了可提供的最大锁紧力矩，力臂越长手动拧紧能达到的预紧力越大，但过长的翼片会增加安装所需的空间占用，也更容易在设备运行过程中被外物勾挂导致松脱，因此需要根据实际使用场景的力矩需求与安装空间平衡翼片长度。

　　螺纹基体的高度设计需要匹配对应螺栓的啮合长度，保证足够的螺纹啮合牙数，避免预紧力不足导致螺纹脱扣，通常啮合牙数不低于5牙才能满足常规的紧固需求，基体底部可以根据使用需求设计成平面或者带防滑齿的结构，平面结构适合被连接件表面平整、需要保护接触面外观的场景，带防滑齿的结构则可以在振动工况下增加摩擦力，降低螺母自行松脱的概率。从建模细节来看，两翼的曲面过渡需要保证顺滑无棱角，不仅是为了握持手感，也能避免压铸或者注塑生产过程中出现应力集中导致的成型缺陷，翼片表面可以根据工艺需求设计成哑光或者亮面，但不需要额外的防滑纹路，因为大圆弧翼面本身就能提供足够的手指摩擦力，额外的纹路反而容易积累污渍，增加清洁难度。

　　在选型适配时，除了匹配螺纹规格，还需要确认两翼的旋转空间是否足够，螺母拧紧旋转过程中两翼不会与周边的结构件发生干涉，尤其是在紧凑安装空间内，翼片的最大回转半径是必须校核的安装尺寸，否则会出现螺母无法完全拧紧的问题。这类紧固件的材质选择跨度较大，从普通碳钢镀锌、不锈钢到尼龙、铜合金都有应用，不同材质对应不同的使用环境，碳钢材质强度高适合需要较大预紧力的工装场景，不锈钢材质耐锈蚀适合户外或者潮湿环境，尼龙材质绝缘且重量轻适合电气设备场景，铜材质则具备良好的导电性与防磁特性，适合特殊电磁环境下的紧固需求。
