旅居车车门专用PET-G材质固定支架结构

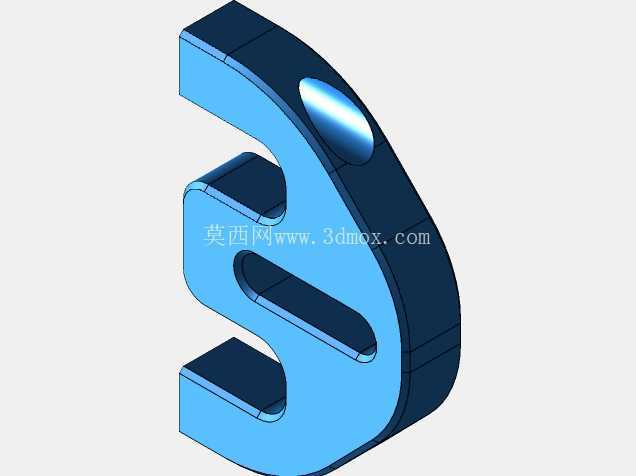

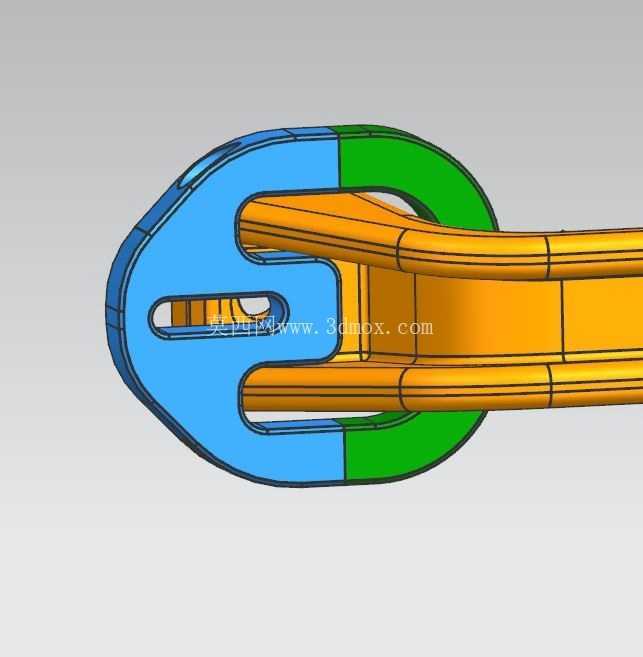

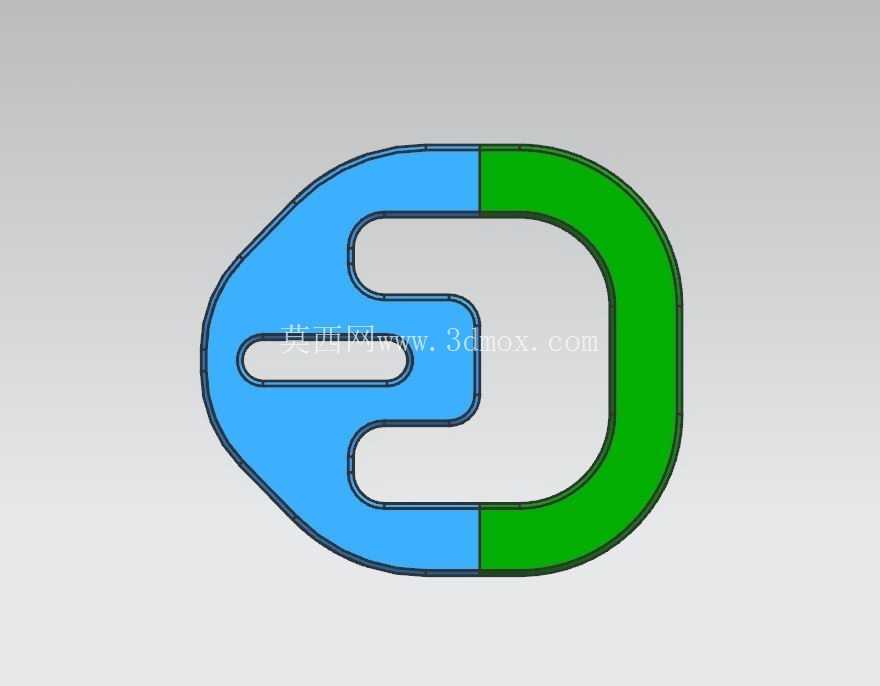

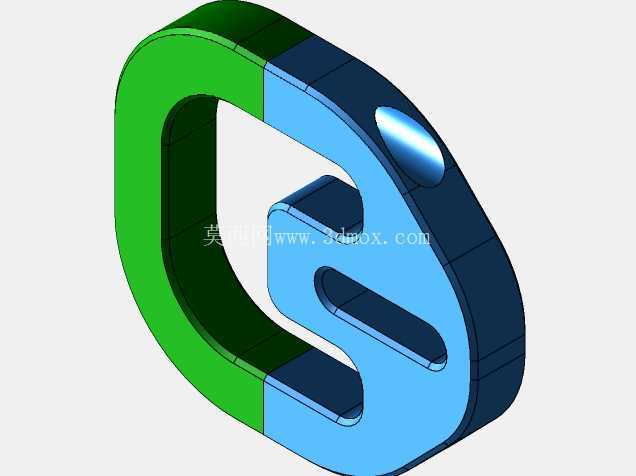

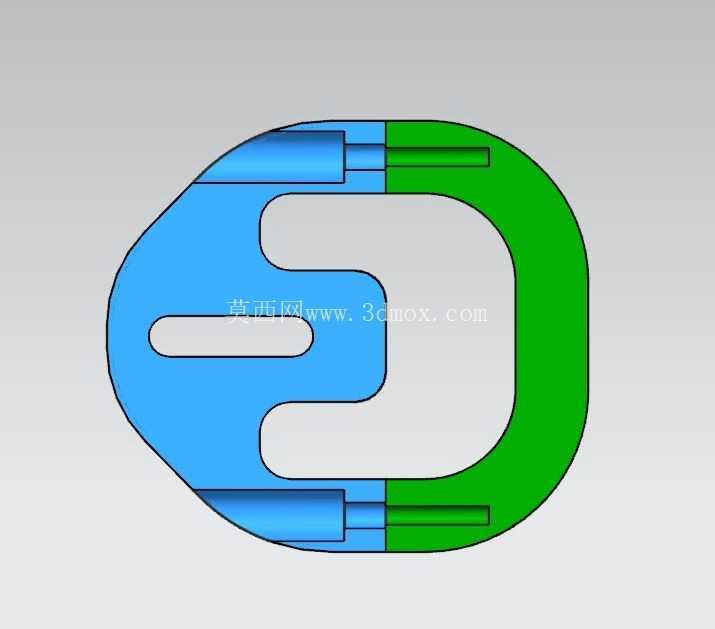

　　这款支架结构主要应用于旅居房车的车门配套固定场景，属于旅居车舱门系统的核心受力连接件，日常使用中承担车门开启后的位置锁定、闭合状态下的限位缓冲作用，避免车辆行驶过程中车门因颠簸出现晃动异响，也能在驻车开启车门时防止外力带动车门意外闭合造成磕碰。从结构设计来看，整体采用对称式U型开口布局，主体分为三个功能分区：蓝色区域为基座固定段，预留的沉头安装孔可直接通过标准紧固件与车门侧的预埋安装座贴合固定，安装面做了0.3mm的微凸筋设计，安装锁紧后能增大接触面摩擦力，避免长期震动下紧固件出现松退；橙色区域为滑动导向段，采用等截面的长条形筋位结构，表面做了R1.2的圆角过渡，既可以降低滑动过程中的摩擦阻力，也能避免应力集中导致的结构断裂；绿色区域为限位卡接段，厚度比导向段厚1.5mm，形成天然的限位台阶，当支架滑动到预设位置时，台阶面与基座端面贴合，实现硬限位锁定，防止支架脱出导向槽。

　　材质选用PET-G工程塑料，相比普通ABS材质拥有更好的抗冲击韧性与耐候性能，在-20℃到60℃的户外环境下不会出现脆裂、软化问题，完全适配旅居车长期户外停放的使用场景，同时材料本身的自润滑特性可以减少滑动接触面的磨损，无需额外添加润滑脂就能保证长期顺畅滑动。从安装边界来看，基座固定段的整体宽度为42mm，安装孔中心距为28mm，适配市面上多数Eriba系列旅居车的车门预埋安装位，不需要对原有车门结构做二次打孔修改；导向段的总滑动行程为36mm，完全满足车门开启后的锁定行程需求，滑动过程中两侧的导向筋与基座滑槽的单边间隙控制在0.15mm，既不会因为间隙过大出现晃动旷量，也不会因为间隙过小导致环境温度变化出现胀死卡滞。设计过程中针对压铸成型工艺做了针对性优化，所有转角位置都做了不小于R0.8的圆角过渡，避免压铸过程中出现应力集中导致的冷隔缺陷，壁厚整体控制在2.2mm到3.7mm之间，不同壁厚位置采用渐变过渡，防止成型后出现缩痕、翘曲变形；分型面设置在结构的最大轮廓处，侧向抽芯距离控制在8mm以内，不需要复杂的抽芯结构就能完成成型，能有效降低模具加工成本与后期量产的不良率。

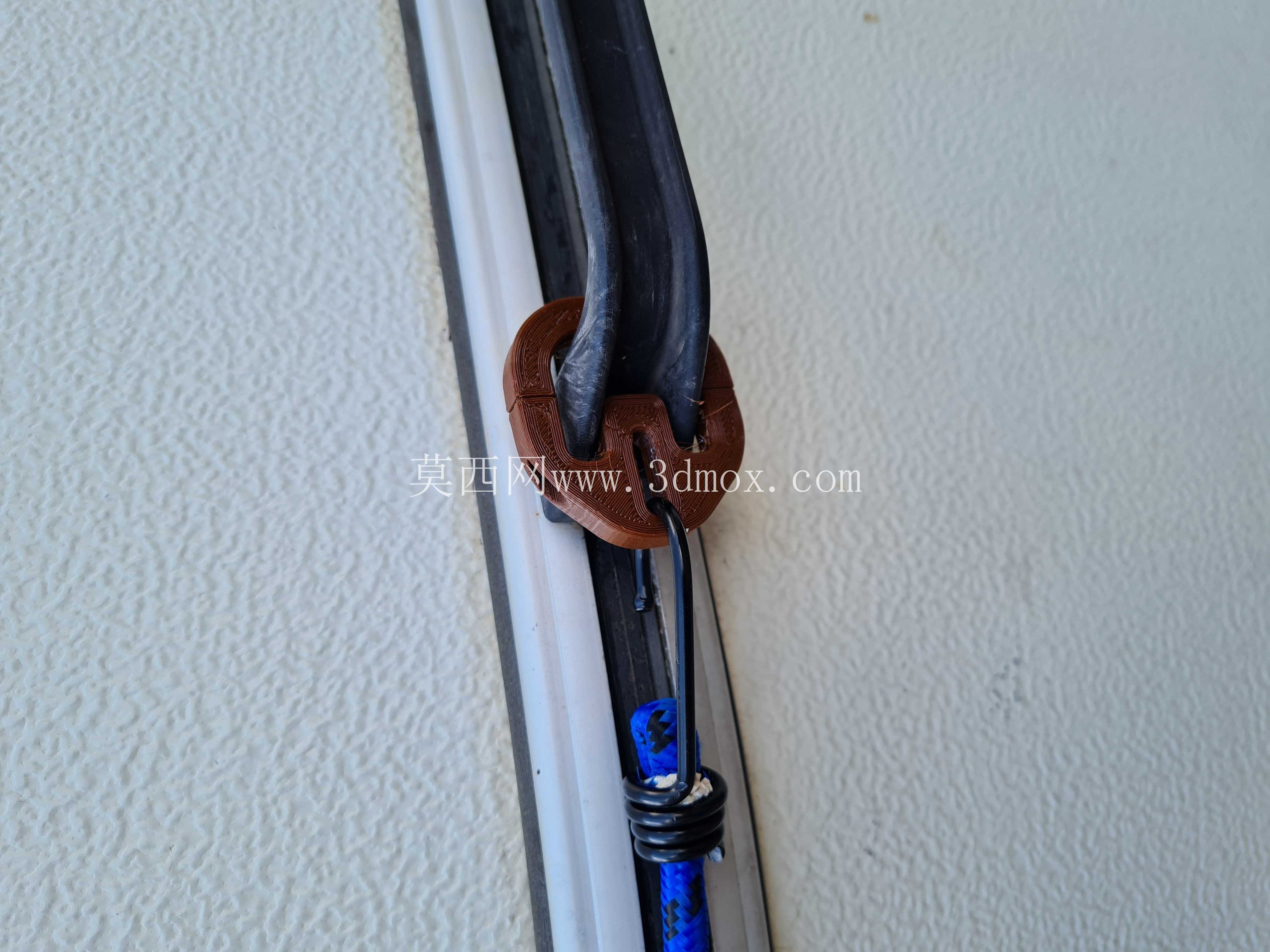

　　实际装车测试中，该支架可以承受120N的横向冲击力不会出现塑性变形，经过12000次往复滑动测试后，磨损量小于0.1mm，完全满足旅居车全生命周期的使用需求；结构上没有多余的装饰性特征，所有曲面与筋位都服务于功能需求，外露面做了细晒纹处理，既可以掩盖成型过程中可能出现的轻微表面缺陷，也能提升日常使用中的耐刮擦性能，不需要额外做表面喷涂处理，进一步降低了量产成本。

　　在结构受力的关键位置，也就是基座开口与导向段的衔接处，额外增加了1mm厚的加强筋，将受力方向的载荷均匀分散到整个基座平面，避免长期反复受力出现疲劳断裂；卡接位置的接触面做了1°的斜度设计，卡入锁定位置后会产生轻微的预紧力，车辆行驶过程中不会因为震动出现意外脱开，解锁时只需要施加15N左右的拉力就能带动支架滑动解锁，操作力度适中，不会出现解锁困难或者锁定过松的问题。
