SATA接口3.5与2.5寸硬盘热插拔外接盒

日常电脑维修场景中，经常会遇到待维修设备无法直接启动、需要导出内部硬盘数据的情况，以往的操作流程需要将待检测硬盘拆出后，通过SATA线直连到维修工位的台式机主板上，每次拆装都需要打开机箱、插拔线缆与供电接口，不仅操作效率低，反复拆装还容易造成主板SATA接口磨损、硬盘金手指接触不良等问题，针对这类高频次的硬盘临时接驳需求，这款直连式SATA硬盘外接结构就有了明确的应用场景。

这款外接结构的核心功能是通过单个22针SATA连接器，同时兼容3.5英寸台式机硬盘与2.5英寸笔记本硬盘的热插拔接驳，不需要额外的USB转换芯片，直接通过SATA总线和主机端连接，相比USB转接方案，能避免转换芯片带来的传输带宽损耗，也不会出现USB接口供电不足导致3.5寸硬盘无法识别的问题，适合维修场景下快速挂载硬盘进行数据扫描、坏道检测、系统备份等操作。

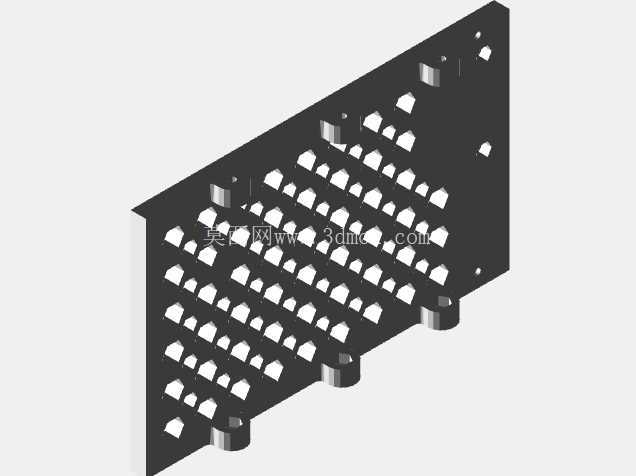

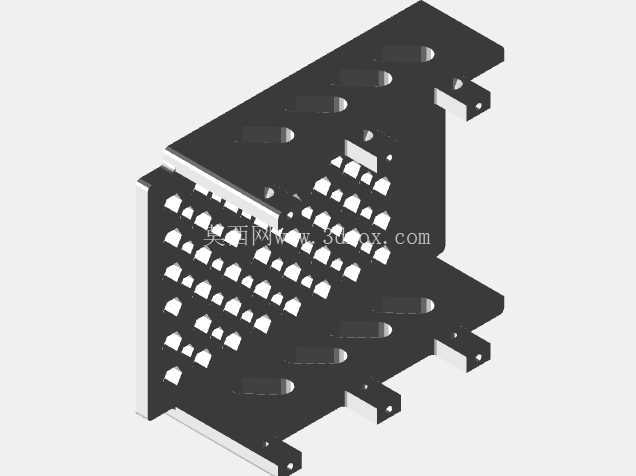

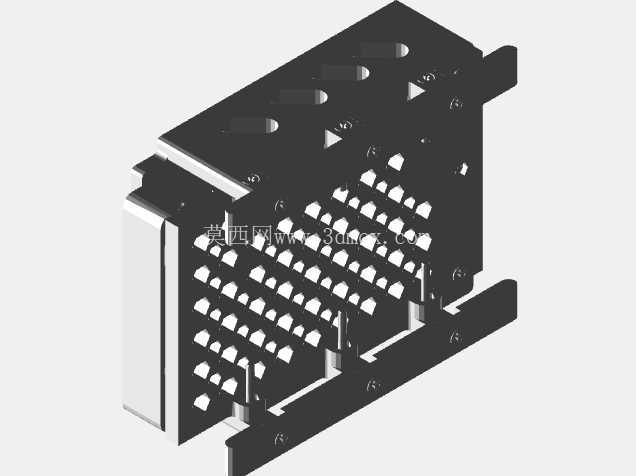

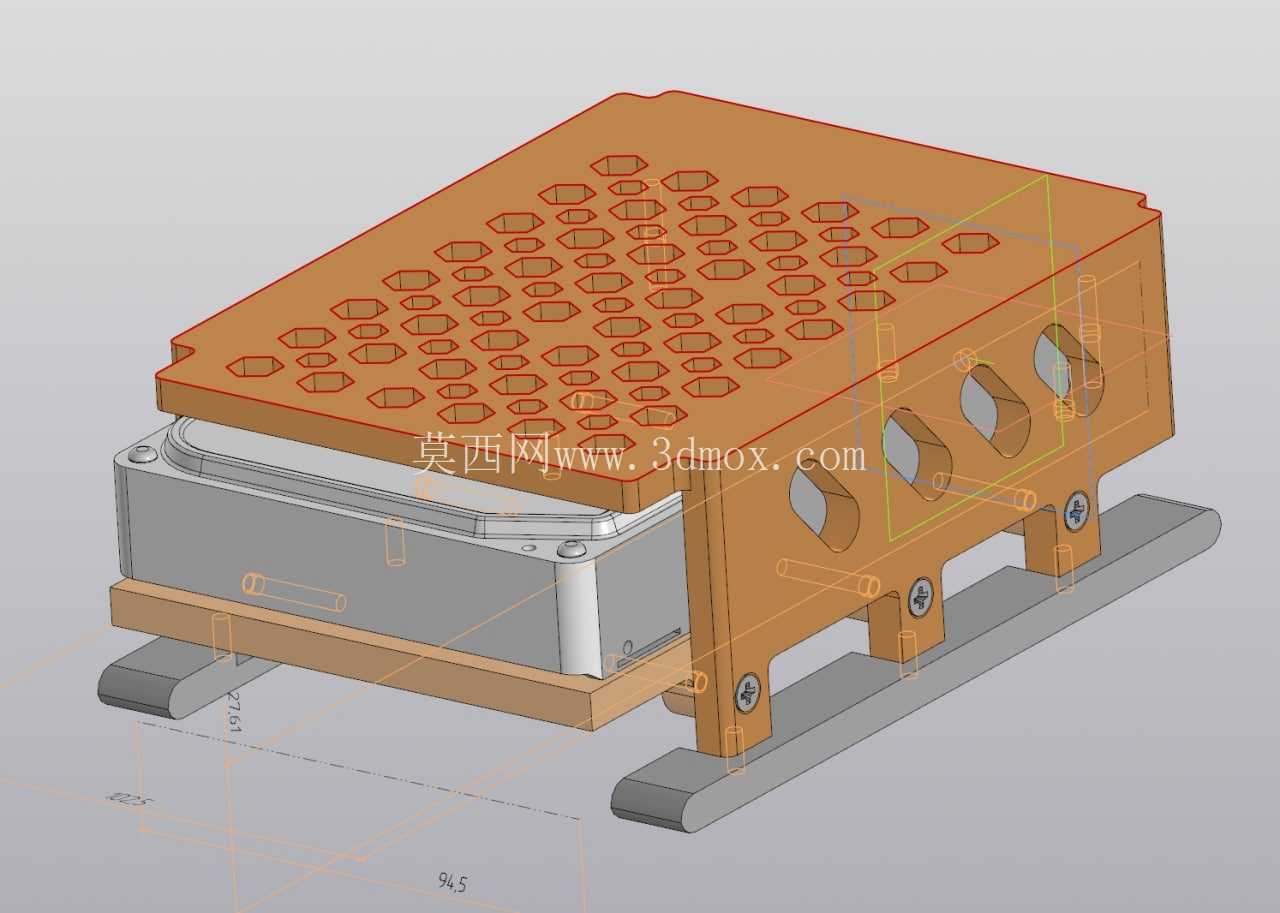

从结构设计来看，整体采用框架式包覆结构，主体承载部分做了分层限位设计，底部设置两条平行的支撑导轨，导轨上预留了对应两种尺寸硬盘的安装定位孔位，硬盘推入时可以顺着导轨滑入到位，前端的SATA连接器位置做了精准的对位挡边，能保证硬盘接口和外接盒端的连接器精准对齐，避免硬插导致接口针脚弯折。上盖部分采用密集六边形镂空开孔设计，一方面是减轻整体结构重量，另一方面是给长时间运行的硬盘提供足够的通风散热空间，避免密闭空间内硬盘积热导致掉速、甚至损坏磁碟的问题。侧面预留了四个对应硬盘侧边固定螺孔的对位缺口，不需要完全拆开上盖就可以从侧面拧入固定螺丝，临时测试时也可以不拧螺丝直接靠导轨限位完成热插拔，兼顾快速操作和长期固定使用的需求。

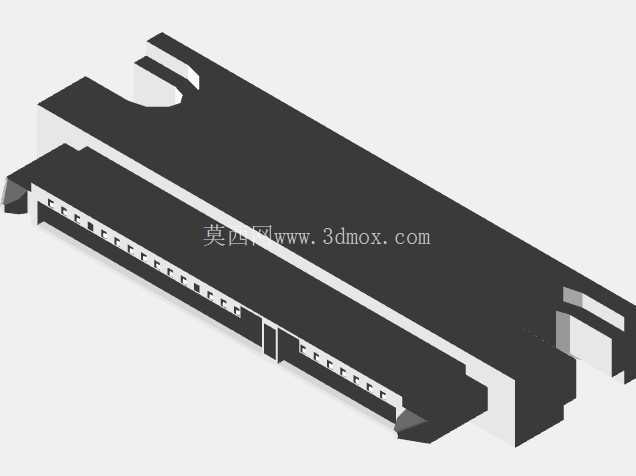

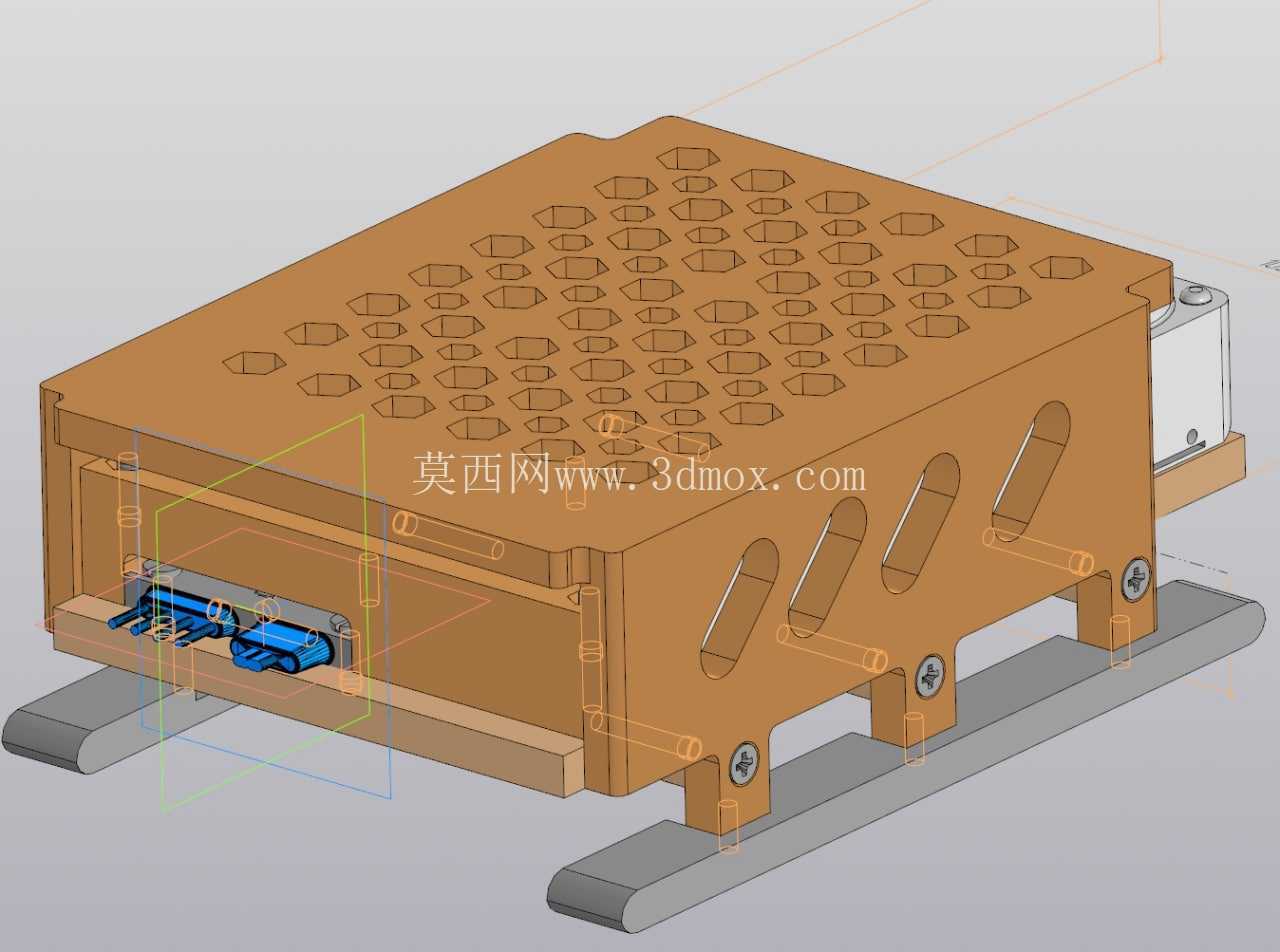

安装边界方面，整体结构的内部容纳空间做了兼容设计，下层空间高度适配2.5英寸硬盘的厚度规格，上层限位挡边的高度刚好匹配3.5英寸硬盘的标准厚度，两种尺寸的硬盘装入后都不会出现上下晃动的情况。底部的支撑脚做了垫高设计，让整个外接盒和放置台面之间留出5mm左右的通风间隙，避免底部和台面直接贴合影响散热。SATA接口端的开口尺寸严格按照22针SATA连接器的外围尺寸做避让，连接器安装位做了1mm的沉台设计，保证连接器安装后和结构端面齐平，硬盘推入时不会出现接口错位。结构的所有棱角位置都做了R2的圆角处理，避免拆装硬盘时锋利的边缘划伤手或者刮坏硬盘表面的烤漆层。

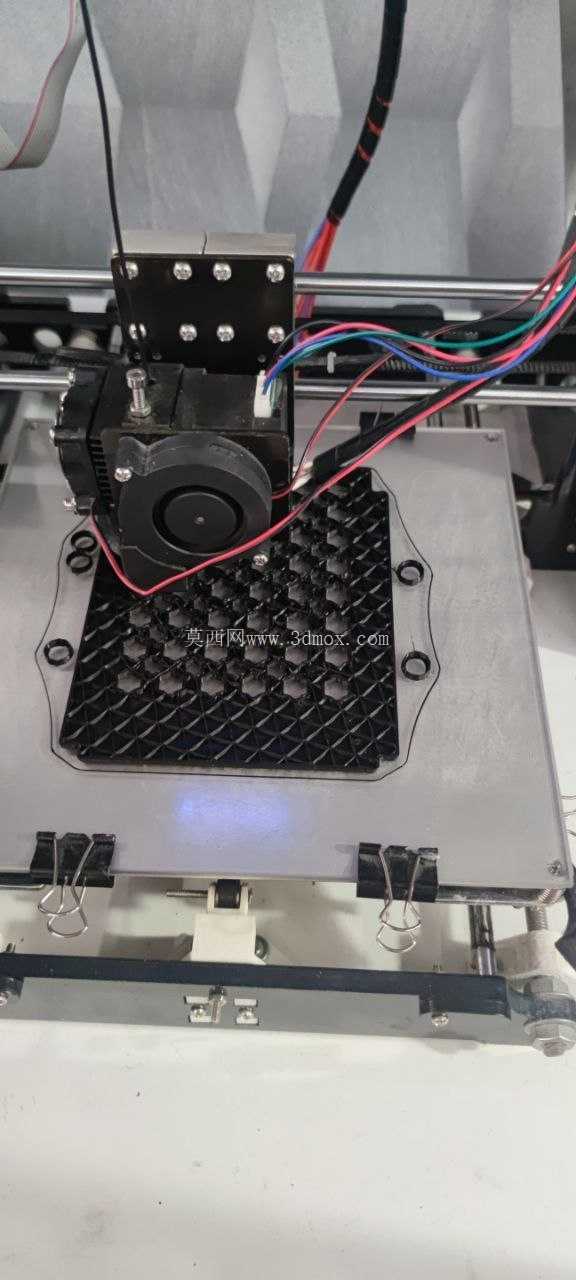

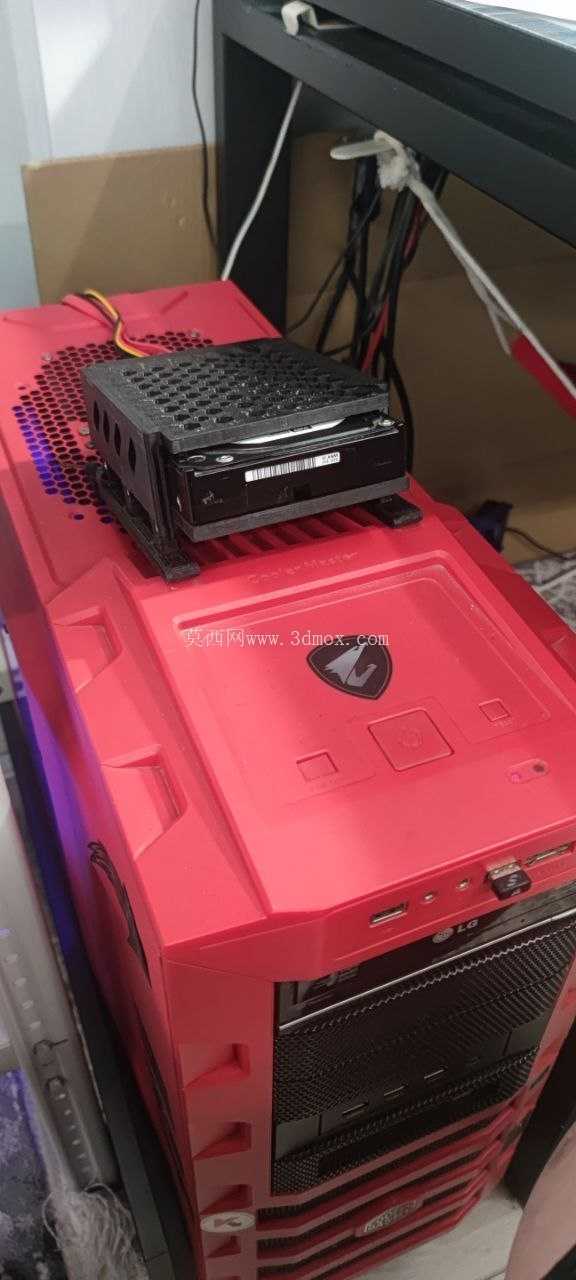

实际使用过程中，不需要额外的供电转接，直接通过主机SATA接口的供电就可以驱动2.5英寸硬盘，接驳3.5英寸硬盘时可以在结构后端预留的供电位接入标准SATA供电线，不需要改动原有主机的供电走线。框架的侧壁厚度设置为2mm，兼顾结构强度和轻量化需求，多次插拔硬盘也不会出现框架变形的问题，导轨部分的摩擦面做了0.2mm的余量设计，硬盘推入拉出的阻力适中，不会出现卡滞或者过松导致接触不良的情况。这种结构设计也适合小批量自制使用，不需要复杂的模具，通过常规的3D打印工艺就可以完成制作，打印完成后只需要压入标准的22针SATA连接器，就可以投入使用，对于经常需要处理多块硬盘的维修工位、数据恢复工位来说，能大幅减少重复拆装的工作量，也能降低反复拆装主机带来的硬件损坏风险。
